作品包括

Word版设计说明书1份，共41页，约14000字

工序卡17张

工艺过程卡1张

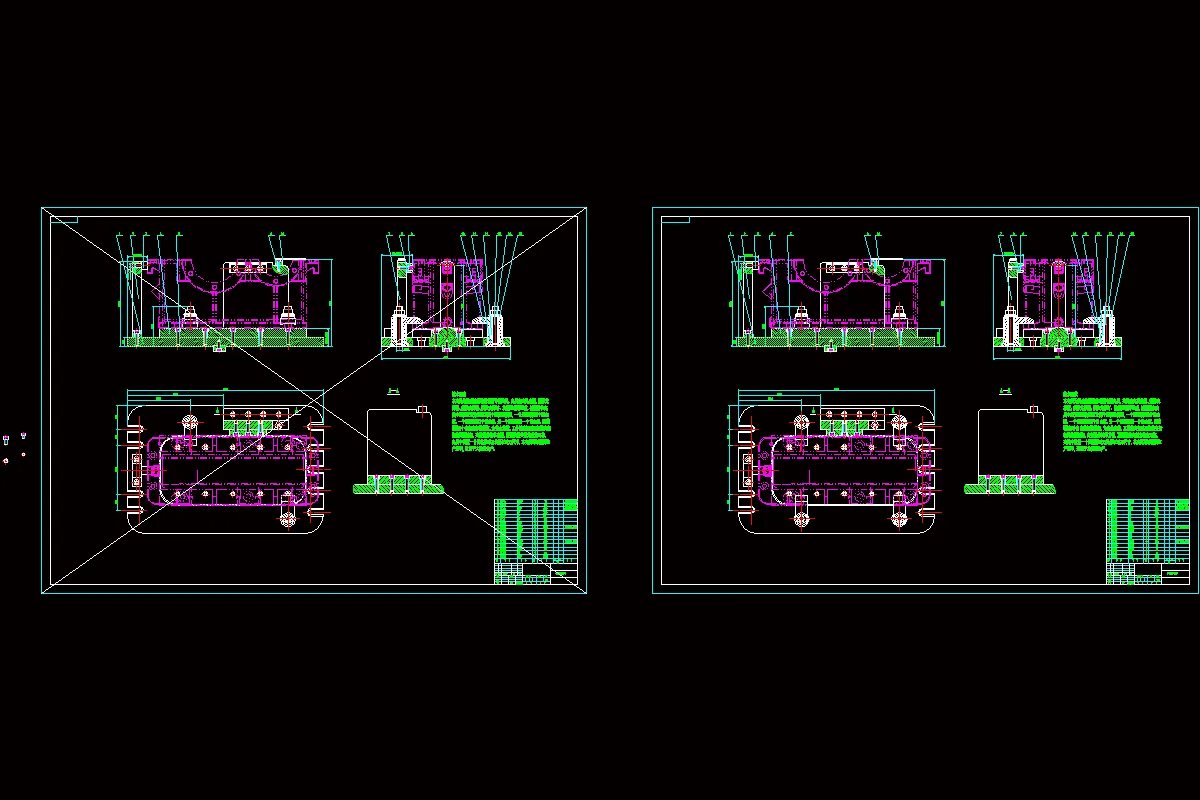

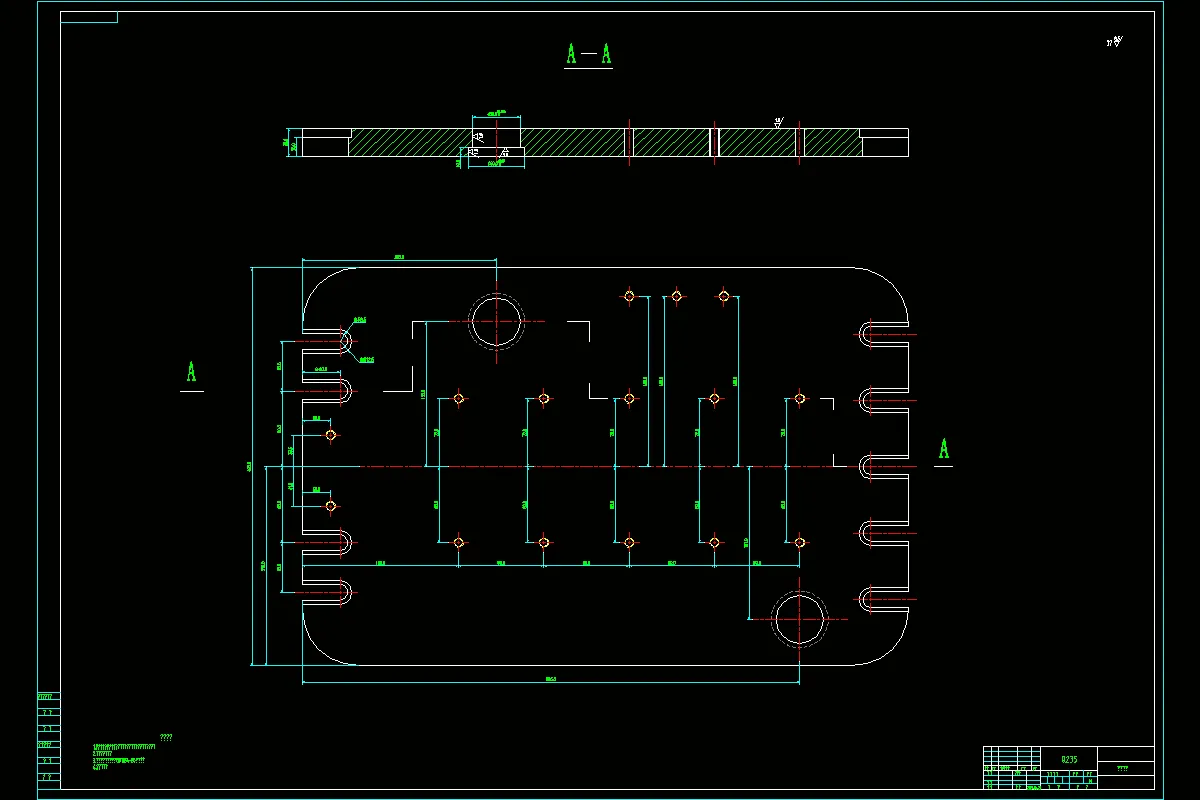

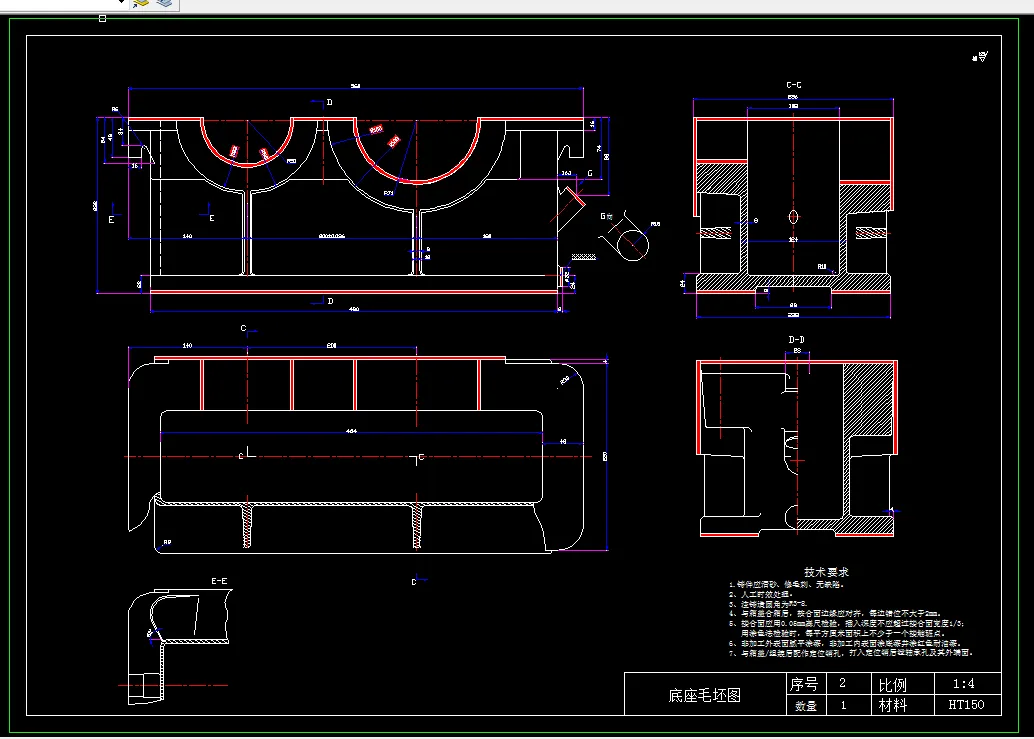

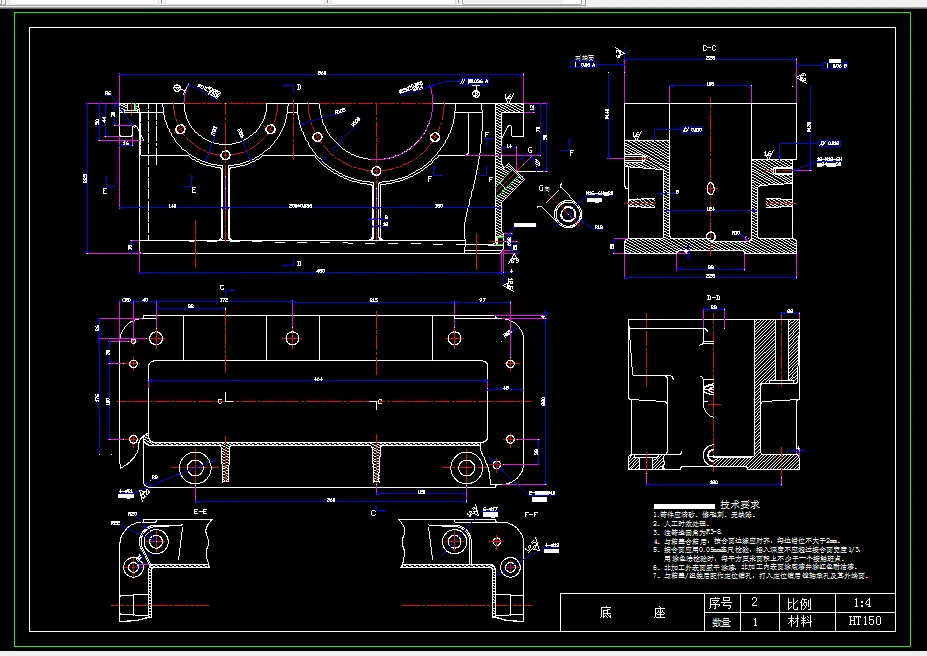

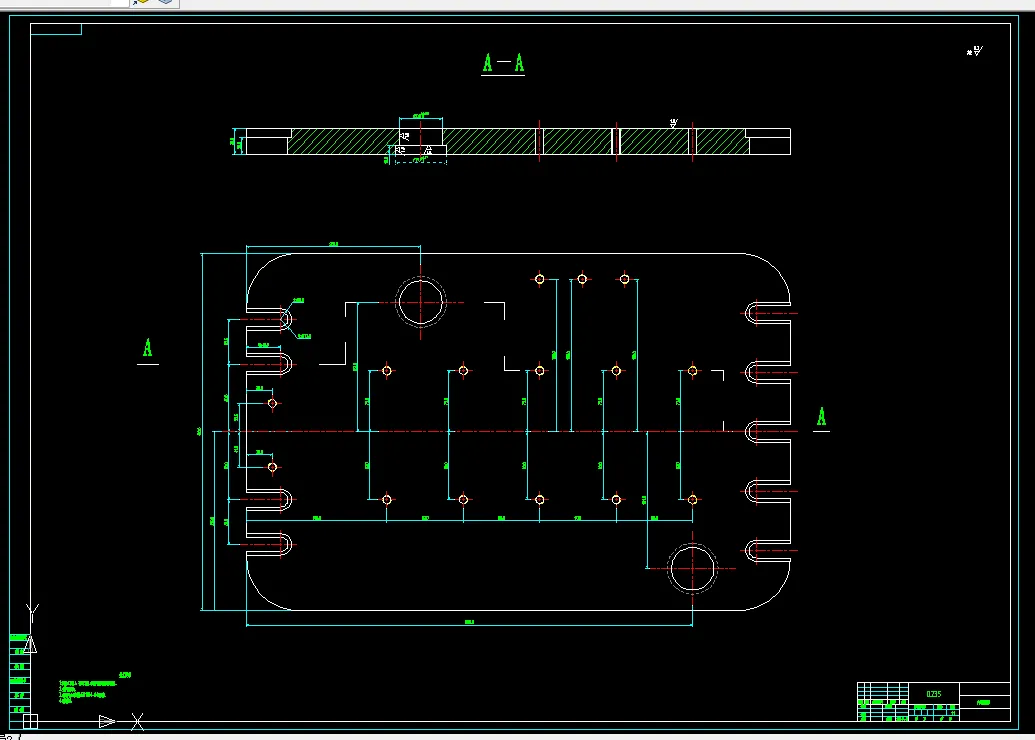

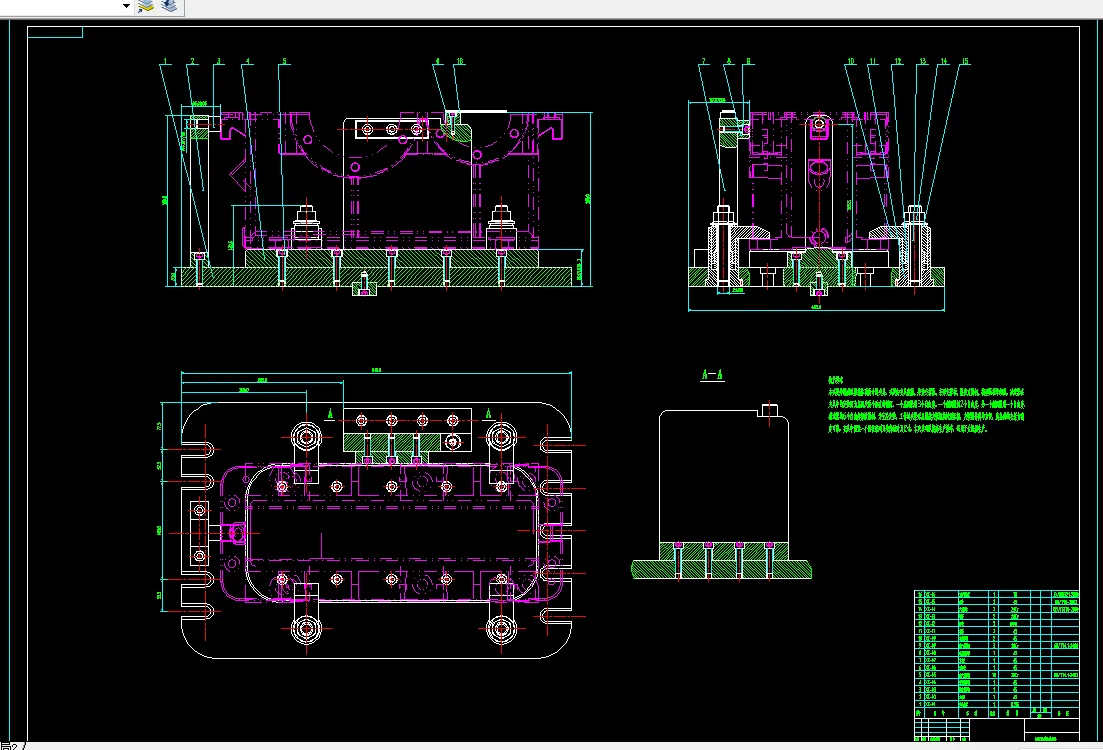

CAD版本图纸，共7张

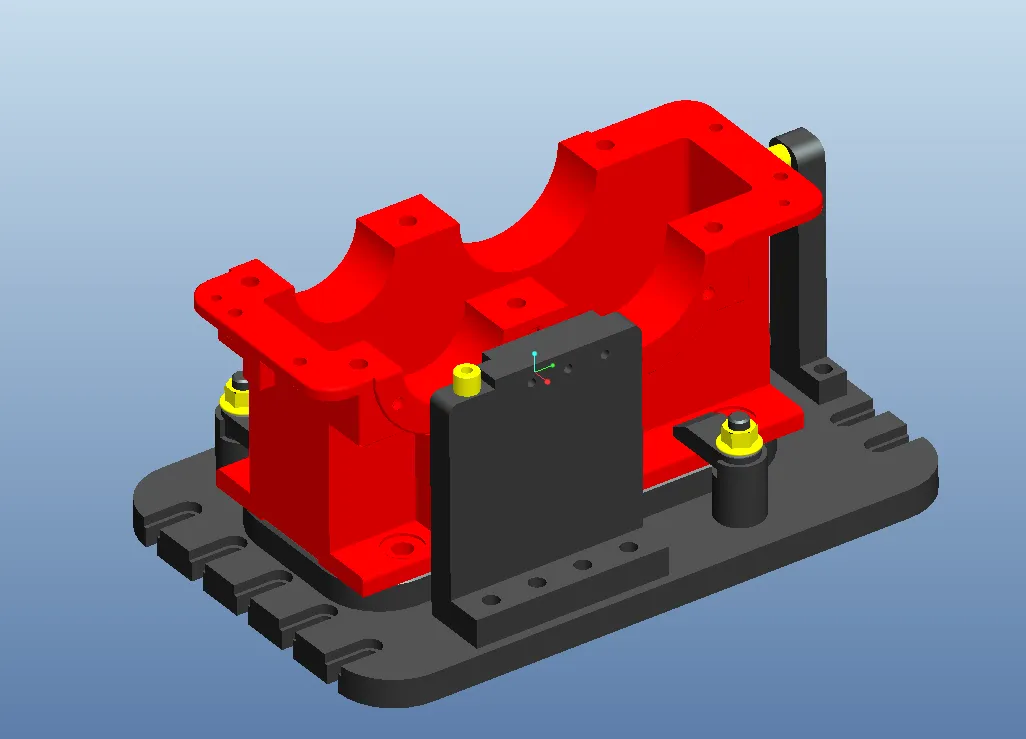

Proe三维图1套

摘要

本次毕业设计的主要内容是减速器箱体零件的机械加工工艺规程及工装夹具设计，箱体类零件所涉及的行业比较多，像阀体以及减速机箱体、泵体、阀座等属于这类零件。大多为铸件，一般起支撑、容纳、定位和密封等作用，内外表面形状比较复杂，主要结构是由均匀的薄壁围成不同形状的空腔，空腔壁上还有多方向的孔，以达到容纳和支撑的作用，另外具有加强筋、凸台、凹坑、铸造圆角和拔模斜度等常见特征。箱体类零件一般采用铸造毛坯，当然也有采用锻件来制造的，但是这样的成本太高，而对于箱体类零件的材料也多采用灰铸铁，这里也不排除有特殊要求而采用铸钢的，箱体类零件的加工主要是要保证重要的端面、轴线、孔等等。

本次毕业设计的设计路线主要如下：第一，首先绘制减速器箱体零件的零件图；第二，初步拟定减速器箱体零件的机械加工工艺路线；第三，根据零件图设计两套夹具，夹具一为钻箱体顶面4个直径13mm孔专用夹具，另一个为铣箱体顶面专用铣夹具；第四，根据机械加工工艺路线编制机械加工工艺卡；第五，编制说明书一份。

关键词：减速器  箱体  工艺卡片  夹具

目录

摘要 1

第一章  绪论 3

1.1机械制造的重要性 3

1.2夹具的发展历史 5

1.3小结 6

第二章  零件的工艺性分析 6

2.1减速器箱体零件的作用 6

2.2减速器箱体零件材料要求 7

2.3确定毛坯类型 7

2.4毛坯余量的确定 9

第三章  工艺规程设计 13

3.1加工阶段划分的作用 13

3.2制定加工方案即机械加工工艺路线的确定 14

3.2.1工序的合理组合 14

3.2.2工序的分散与集中 15

3.3定位基准的选择 18

3.4工序计算 19

第四章  夹具设计 35

4.1铣夹具概述 35

4.2夹具分析说明 35

4.3定位方案选定 35

4.4定位误差计算 36

4.5 切削力及夹紧力计算 36

第五章  结论 37

参考文献 38

致谢 40
