Z3678-车床尾座体加工工艺及镗床夹具设计[含SW三维图] 下载积分:50 资料编号: Z3678

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: Z3678
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252

作品描述

作品包括:

Word版说明书1份,共45页,约15000字

工序卡14张

工艺过程卡1张

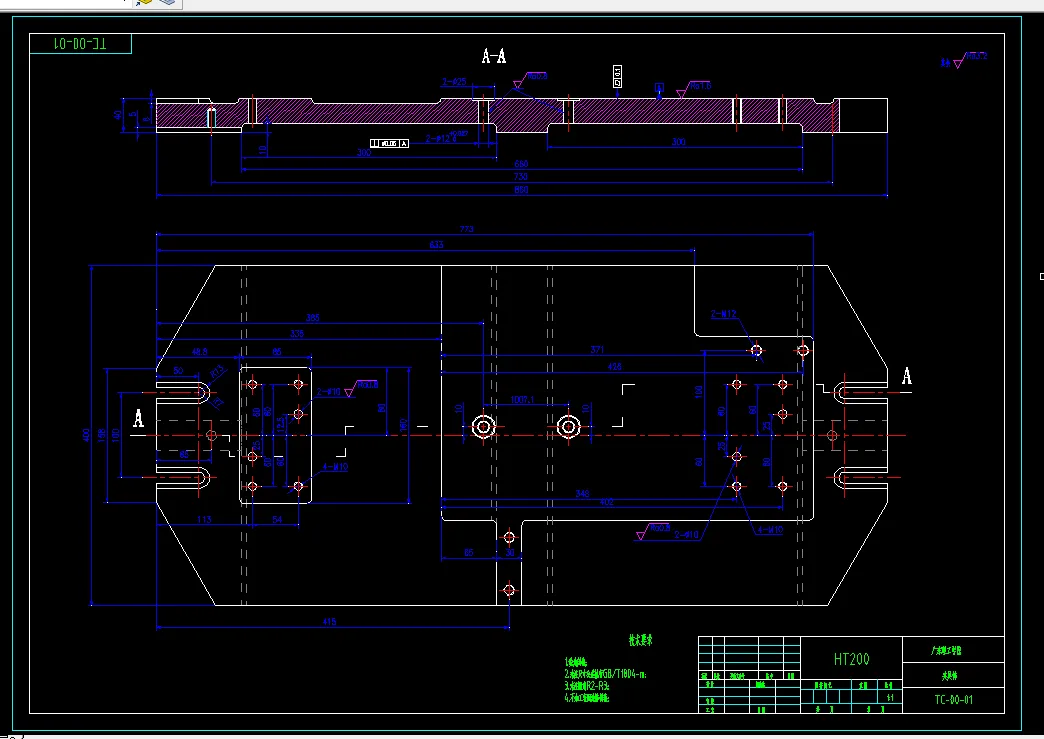

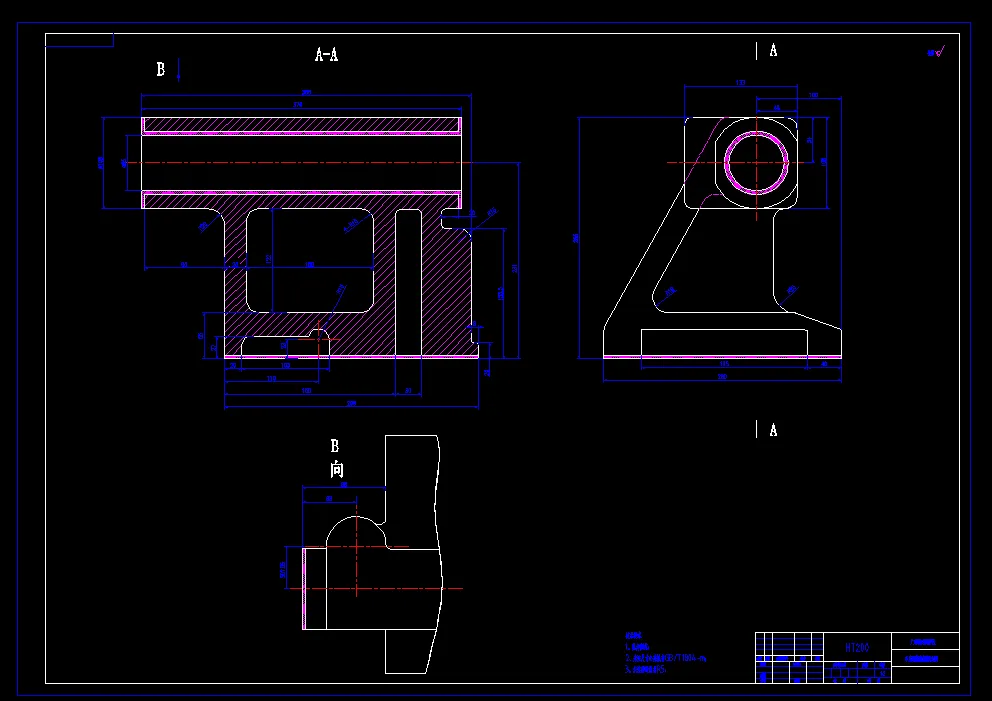

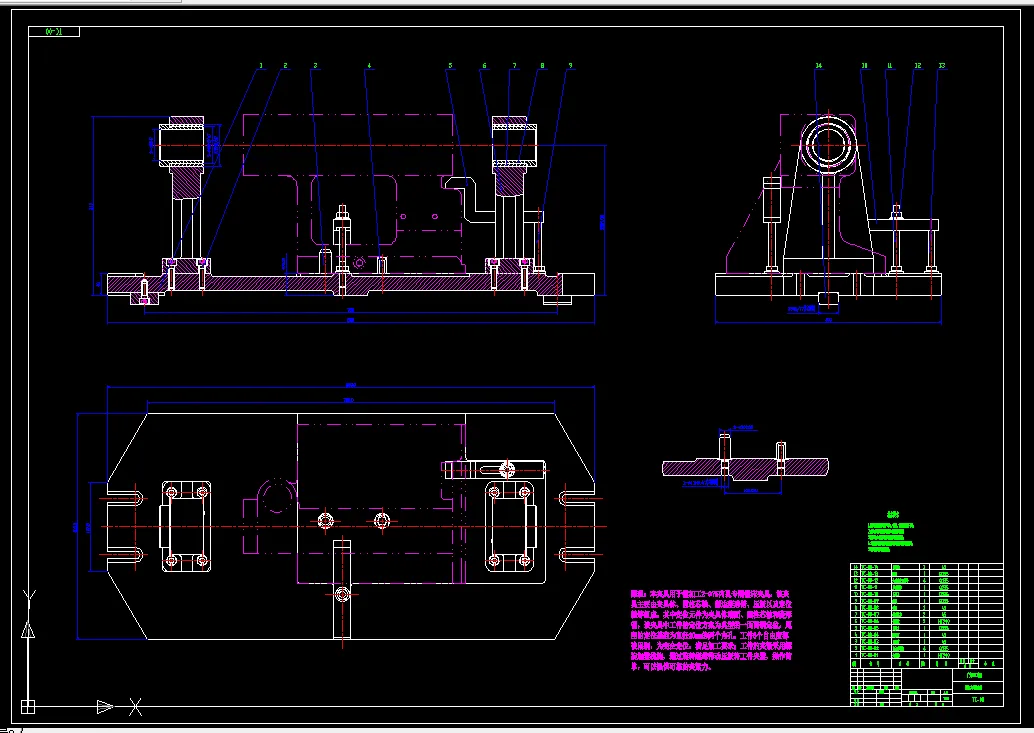

CAD版本图纸,共6张

SW三维图1套

Z3678-车床尾座体加工工艺及镗床夹具设计[含SW三维图]

摘要

车床尾座体零件是普通车床中的重要零件,车床尾座体的作用是用于轴类零件的定心,车加工中用到的顶尖、麻花钻头、铰刀等等刀具都是安装在车床尾座上的。车床尾座体的外形结构比较复杂,可以在车床上移动对工件进行加工;这次毕业设计课题可以分为两个部分,一个是车床尾座体零件机械加工工艺规程设计,另一个为车床尾座体加工专用机床夹具设计;本次设计分析了车床尾座体的功用,根据平时学习的机械加工工艺方面的知识,确定解决了车床尾座体零件在加工过程中的定位基准选择问题、定位夹紧问题以及安排加工工艺方面的问题,在制定加工工艺路线的过程中确定了工艺参数、毛坯加工余量、工序加工余量以及加工过程中需要的加工机床和刀具;

本次毕业设计的设计路线主要如下:第一,首先绘制车床尾座体的零件图;第二,初步拟定车床尾座体的机械加工工艺路线;第三,根据零件图设计一套夹具,该夹具是数控加工侧面各孔专用夹具;第四,根据机械加工工艺路线编制机械加工工艺卡;第五,编制说明书一份。

关键词:机械加工  车床尾座体  工艺卡片  夹具
