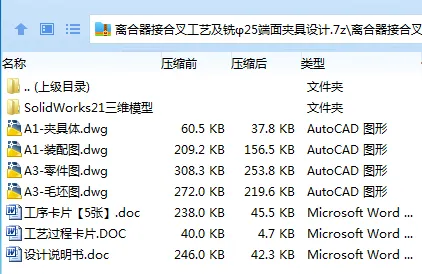

作品包括:

Word版设计说明书1份，共27页，约10000字

工序卡5张

工艺过程卡1张

CAD版本图纸，共4张

SW三维图一套

摘要

夹具设计作为高等工科院校教学的基本训练科目，在毕业设计中占极其重要的位置。本次课程设计的目的是对本学期所学的机械制造知识的综合检测，也是对其他学科的一次很好的复习，锻炼我们的综合分析能力。

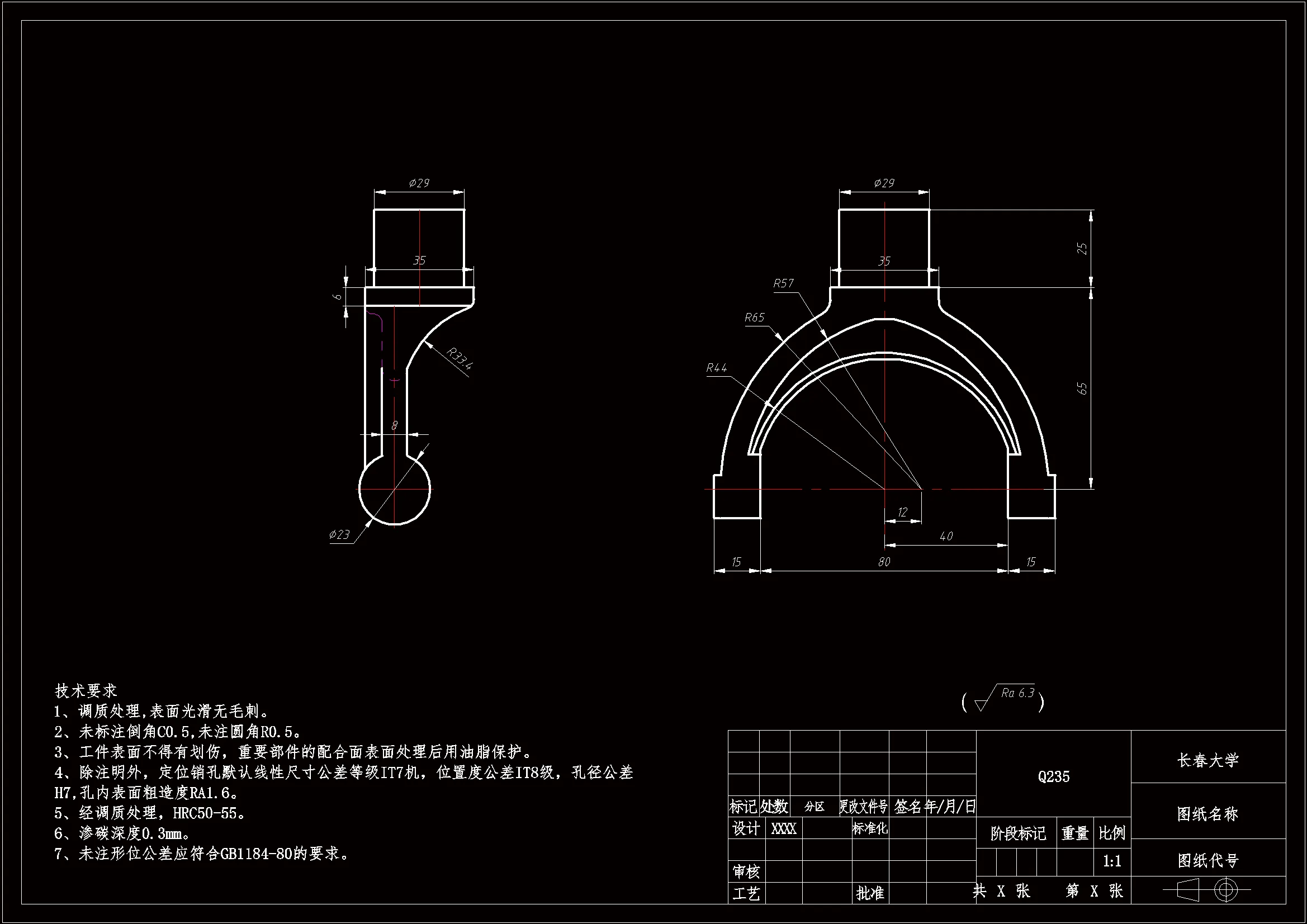

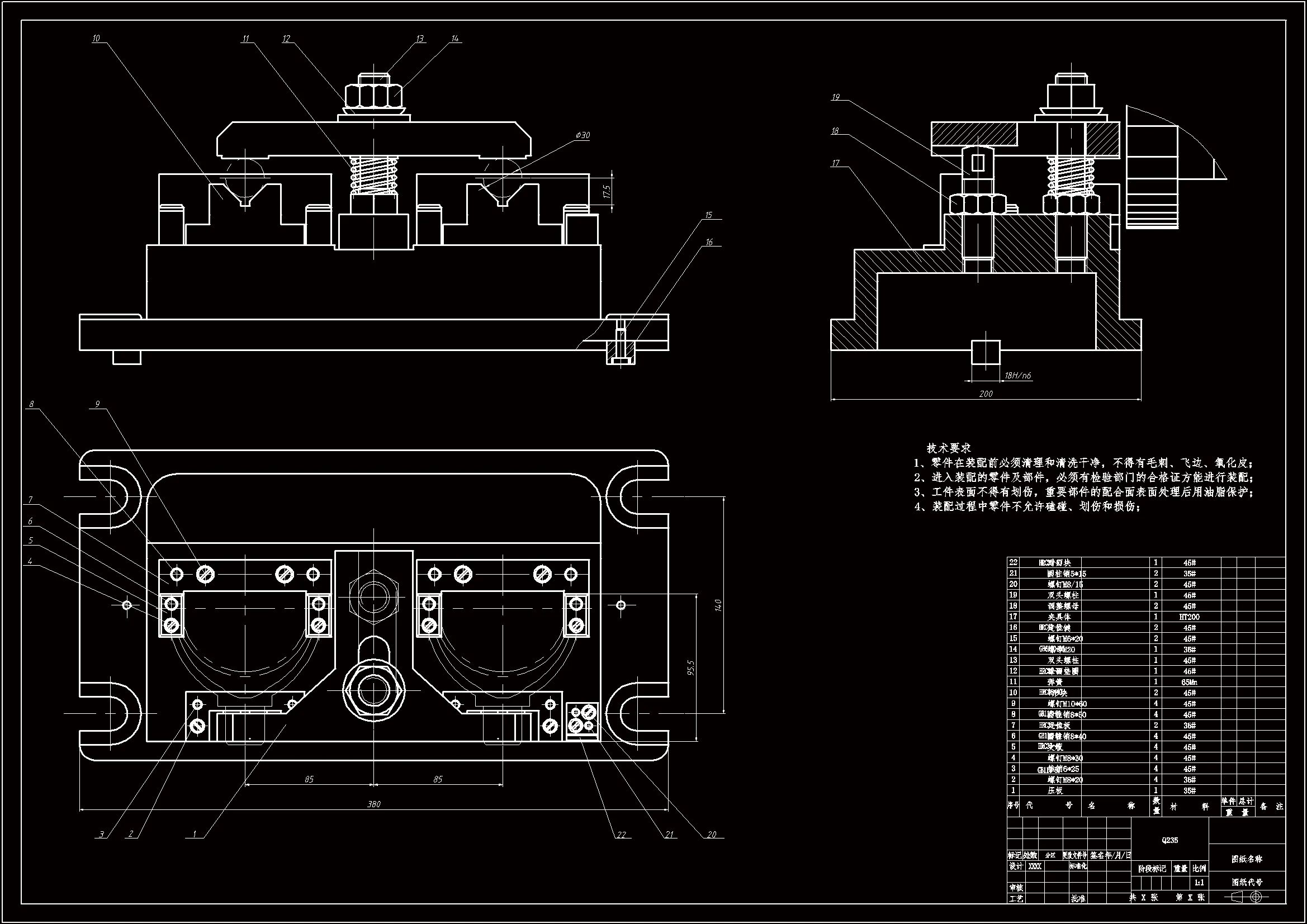

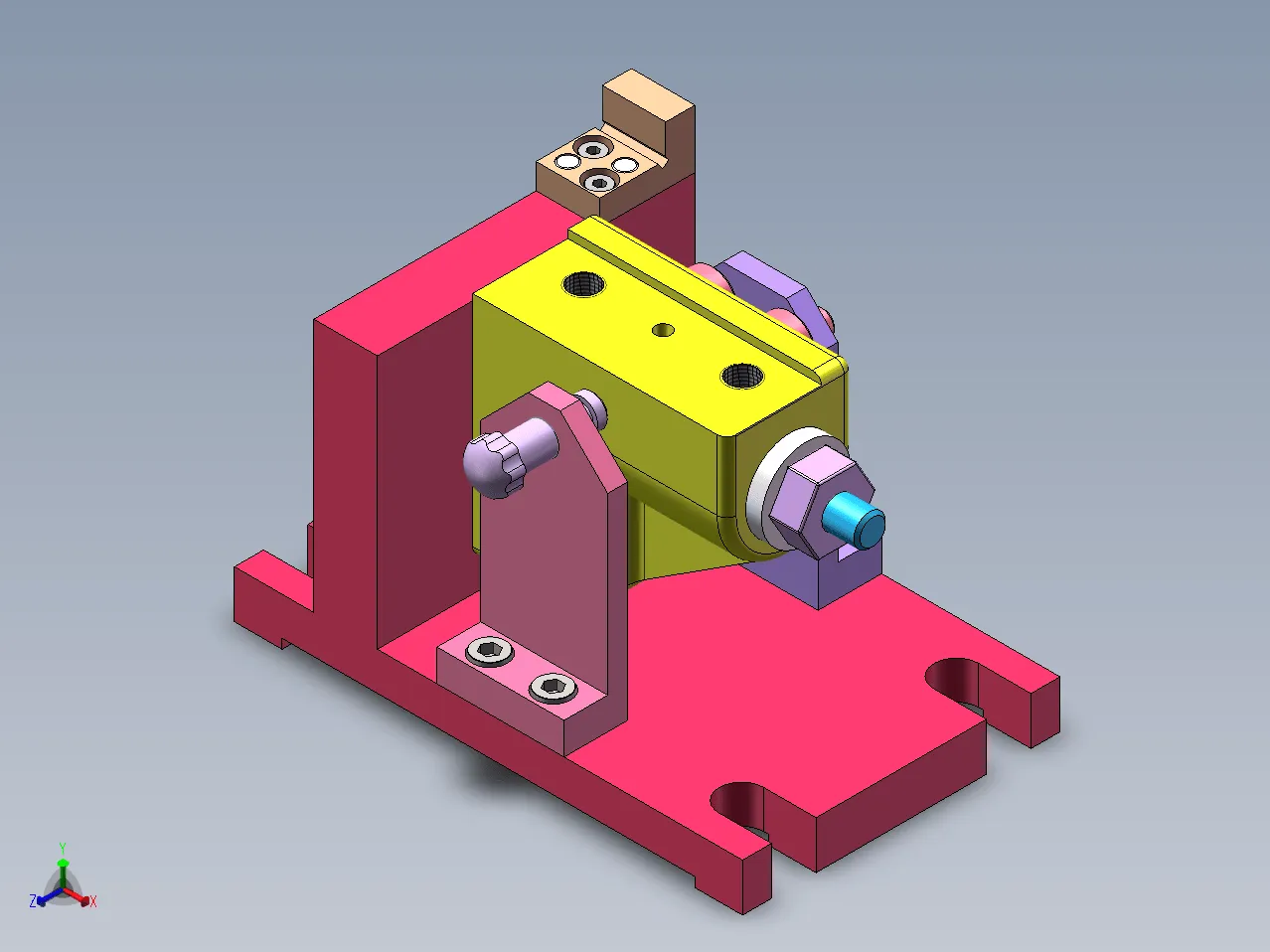

本次设计主要内容：设计离合器接合叉加工工艺及夹口端面铣削夹具工艺装备并绘制出支架零件图、毛坯图、夹具装配图，填写工艺卡片，编制课程设计说明书。

通过指导老师的指点，和自己查参考资料以及同组同学的研究，将本次课程设计完成。通过这次设计，使自己对本专业的知识更加系统的掌握，锻炼自己的综合能力，分析能力，增强对绘图软件的运用，更加了解夹具的设计。

目录

摘要 1

Abstract 2

目录 3

1 零件的分析 1

1.1零件的作用 1

1.2零件的工艺分析 1

2  工艺规程设计 2

2.1.毛胚的确定 2

2.2. 加工工艺过程 2

2.2.1 确定个表面加工方案 2

2.2.2 选择加工方法是考虑的因素 2

2.2.3 端面的加工 3

2.2.4 孔的加工 3

2.25 槽的加工 3

2.3 确定定位基准 3

2.3.1 粗基准的选择 3

2.3.2 精基准选择的原则 4

2.4 工艺路线的拟订 5

2.4.1 工序的合理组合 5

2.4.2 工序的集中与分散 6

2.4.3 加工阶段的划分 7

2.4.4 加工工艺路线方案的比较 8

3 工艺参数计算 12

3.1 毛坯的结构工艺要求 12

3.2各工序工艺参数计算 12

3.2.1 工序5 铣端面B 13

3.2.2 工序10 铣叉子端面 13

3.2.3 工序15 车外圆φ250 -0.14mm及C面 14

3.2.4 工序20 钻-铰两内孔φ9.5+0.03 0mm（叉部） 15

3.2.5工序25 铣宽7+0.36 0mm的槽 16

4 夹具的设计 18

4.1问题的提出 19

4.2 定位方案的确定 19

4.2.1定位误差的分析与计算 19

4.2.2夹紧力确定 20

4.3 夹具的操作和使用说明 21

总  结 22

参 考 文 献 23
