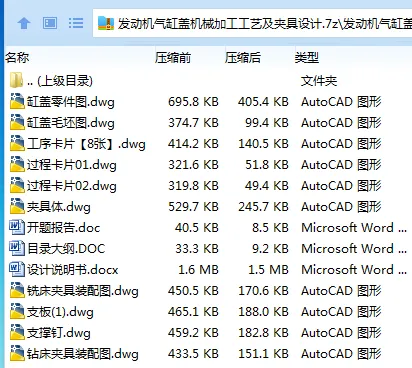

作品包括:

Word版说明书1份，共39页，约12000字

工序卡8张

工艺过程卡1张

CAD版本图纸，共7张

摘要

汽缸盖作为汽车发动机重要零部件，其外形尺寸小，结构紧凑，内部构造复杂是汽车发动机的核心零部件，其加工精度以及相应的位置控制精度比较高，以此对加工工艺要求以及加工精度具有更高的要求，本文以汽缸盖的零件分析为重点，通过查阅相关资料以及国内外的加工技术，对汽缸盖的加工工艺进行分析，并针对特定工序制作其相应的夹具，主要步骤通过对汽缸盖完整工艺的分析制订相应的工艺路线以及相应的工序卡，然后对所设计的工序进行切削用量和切削速度、切削工时的设计计算用以验证工序设计的合理性，并且针对特定加工工序设计夹具，并针对夹具进行具体的结构设计，并对所涉及的机床和工艺设备进行型号的选择，最后通过计算机辅助软件完成零件图和总装图得绘制，并完成设计说明书得编制。

关键词：加工工艺；工艺路线；专用夹具

目录

摘要 I

ABSTRACT II

前言 V

1 绪论 - 1 -

1.1 课题研究的意义 - 1 -

1.2 论文主要研究内容 - 1 -

2 发动机缸盖工艺设计 - 3 -

2.1 发动机缸盖的分析 - 3 -

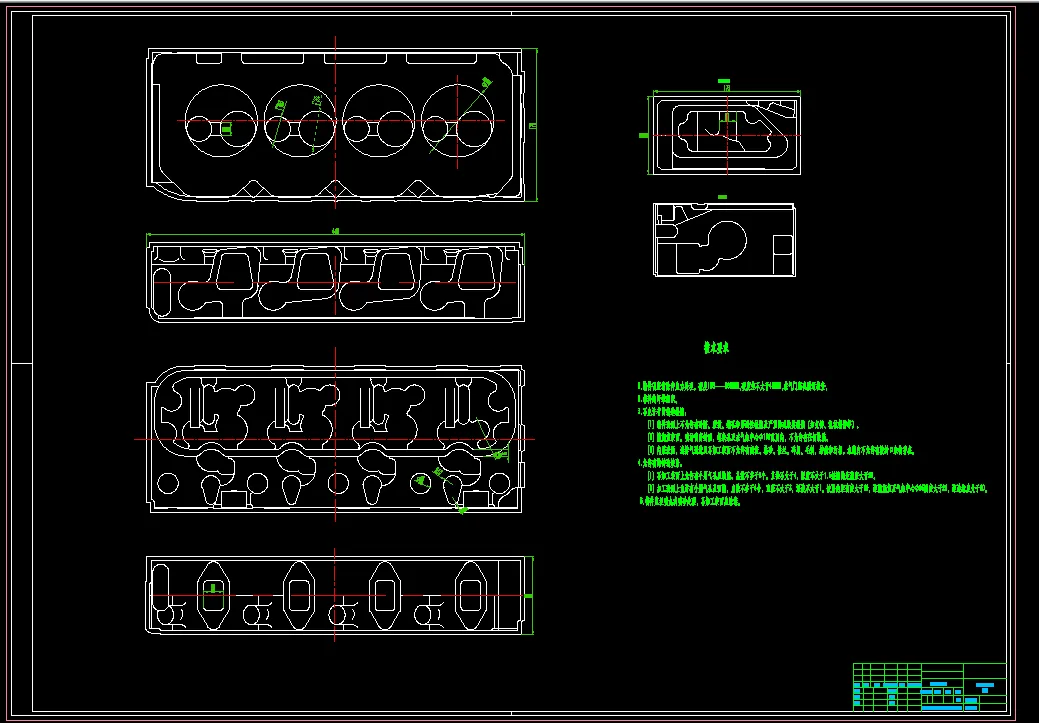

2.2 发动机缸盖毛坯的设计 - 4 -

2.3 工艺路线设计 - 6 -

2.4 加工设备及工艺装备的选择 - 11 -

2.5 主要加工工序设计 - 12 -

3. 钻床专用夹具设计 - 22 -

3.1 问题的提出 - 22 -

3.2 机床夹具的分类 - 23 -

3.3 夹具的设计内容 - 23 -

3.4 钻床夹具的特点 - 24 -

3.5 钻套与工件间的距离 - 25 -

3.6 夹具的对刀 - 25 -

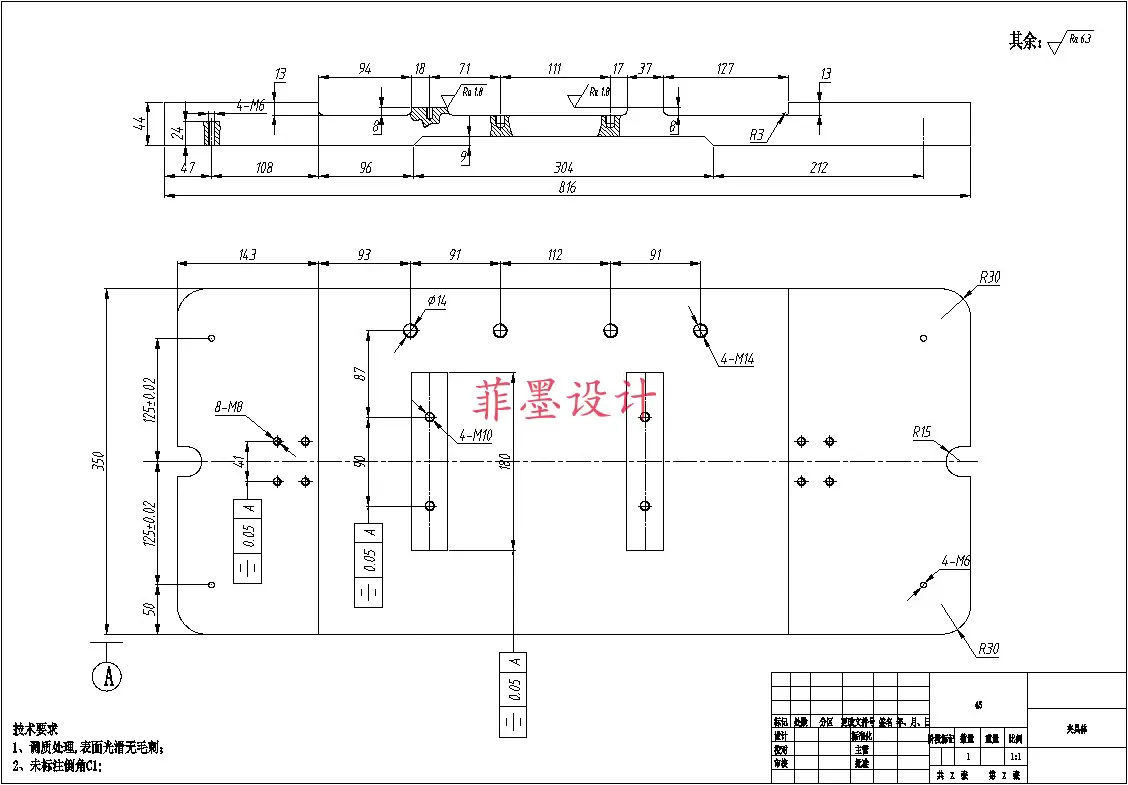

3.7 夹具体的设计 - 25 -

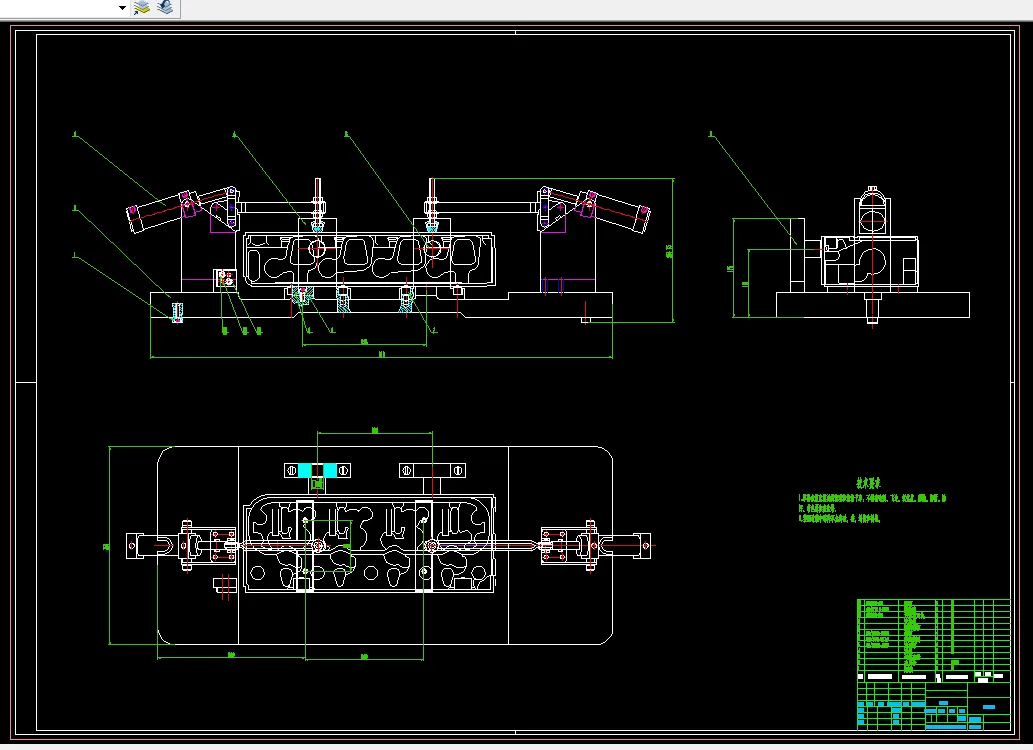

3.8钻床夹具装配图 - 26 -

4铣床夹具设计 - 26 -

4.1专用夹具 铣C面、D面夹具设计 - 26 -

结论 - 29 -

参考文献 - 30 -

致谢 - 32 -
