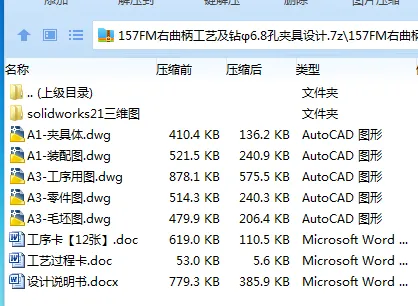

作品包括:

Word版设计说明书1份，共44页，约17000字

工序卡12张

工艺过程卡1张

CAD版本图纸，共4张

SW三维图一套

摘 要

右曲柄夹具是一种用于夹持、固定和定位工件的工具或设备，通常用于制造、装配、检验和加工过程中。设计右曲柄夹具的主要目的是提高生产效率、确保产品质量、降低人工操作的难度，以及确保工件在加工或装配过程中的准确性和一致性，因此对右曲柄夹具的研究能够提升机床加工效率、提高作业生产力的辅助工具，对于机械零件的加工有着重要的意义。

本文基于此以右曲柄类零件为研究对象设计一款能够方便快速多工位装夹的夹具工装，首先通过对零件的作用和工艺分析以及具体生产类型确定零件的毛坯，然后根据零件生产精度和进度安排确定本次设计的工艺流程和工序尺寸、加工余量等，并根据所设计工序进行进一步计算从而计算工序所需要的切削余量和切削时间等参数，最后针对所设计的工序钻孔夹具进行分析和进行具体的夹具设计，通过计算机软件CAD和SolidWorks软件对零件图进行绘制和建模，参数化设计提高设计的准确性，并采用采用有限元分析方法对夹具进行优化分析，提高夹具设计的可靠性和经济性，通过本次设计在提高自己对知识所学的同时为多工位的快速夹具设计提供一定的借鉴依据。

关键词：工艺分析；加工余量；CAD；参数化设计；夹具工装；

目录

摘  要 1

ABSTRACT 2

1  绪论 6

1.1 课题背景及研究意义 6

1.1.1研究背景 6

1.1.2研究意义 6

1.2 机床夹具国内外的现状与分析 6

1.2.1国外研究现状 6

1.2.2国内研究现状 7

1.3 研究的内容 7

2  零件分析和工艺规程的制定 9

2.1 零件作用 9

2.2 零件工艺分析 9

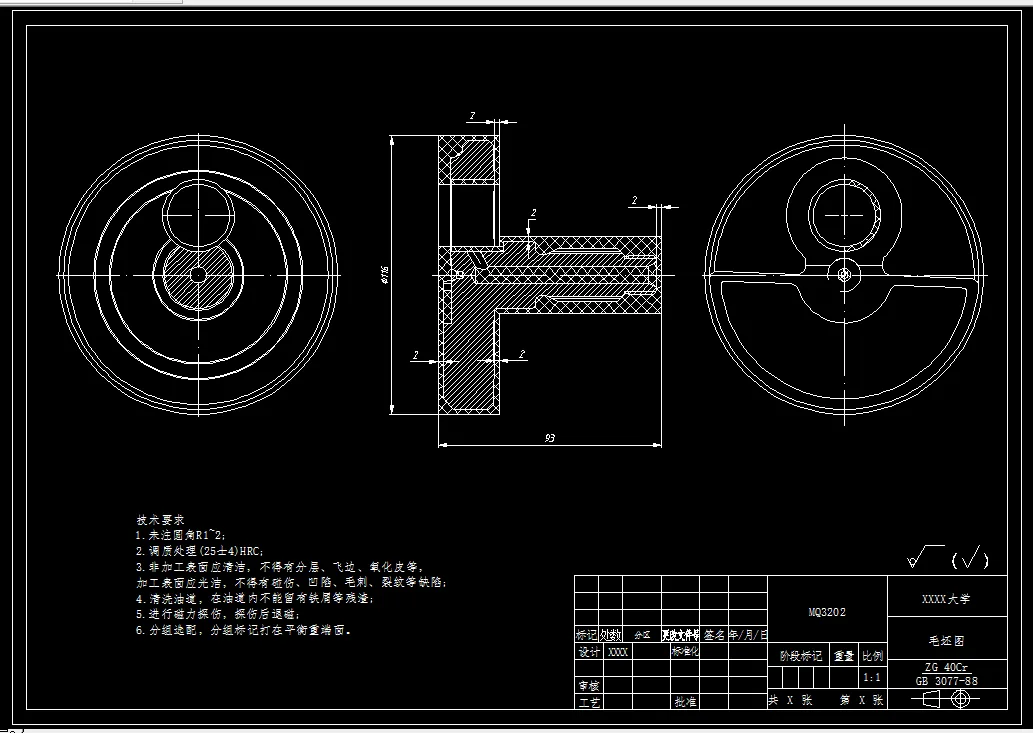

2.3 确定毛坯形式和余量 10

2.3.1 确定毛坯形式 10

2.3.2毛胚的机械加工余量 11

2.4基准选择 11

2.4.1 定位基准的选择 11

2.4.2粗基准的选择 11

2.4.3精基准的选择 12

2.4.4零件加工阶段的划分 12

2.4.5 工序的集中与分散 13

2.5 生产纲领和生产类型的计算 13

2.5.1生产纲领 13

2.5.2生产类型 13

2.6工艺方案的比较和选择 14

2.7选择加工设备和工艺设备 16

3 工序的加工计算 18

3.1粗车Φ28、M16、花键外圆面以及右端面、Φ112右侧台阶面 18

3.2钻Φ6mm孔作后续定位使用 21

3.3粗车Φ30内孔 23

3.4粗车Φ112外圆面、左端面、打中心孔 24

3.6精车Φ30内孔 28

3.7精铣Φ112外圆 29

3.8精铣Φ112左侧凸台面 30

3.9镗Φ30内孔 32

3.10磨Φ28mm外圆 33

3.11钻Φ6.8mm孔 33

3.12钻Φ5mm孔斜孔 34

4 夹具设计 37

4.1夹具功能和设计步骤 37

4.1.1 夹具功能 37

4.1.2 设计步骤 37

4.2切削力和夹紧力计算 37

4.2.1 切削力计算 37

4.2.2 夹紧力计算 38

4.3 误差分析与计算 39

4.3.1 定位误差介绍 39

4.3.2定位误差计算 39

4.4钻模板设计 41

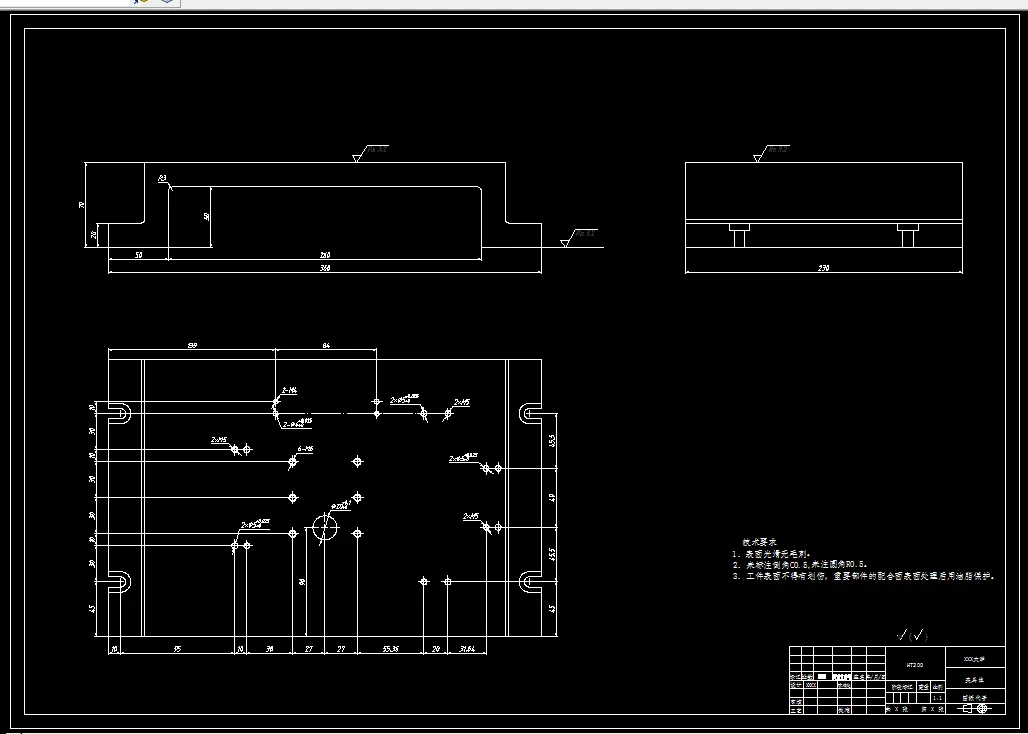

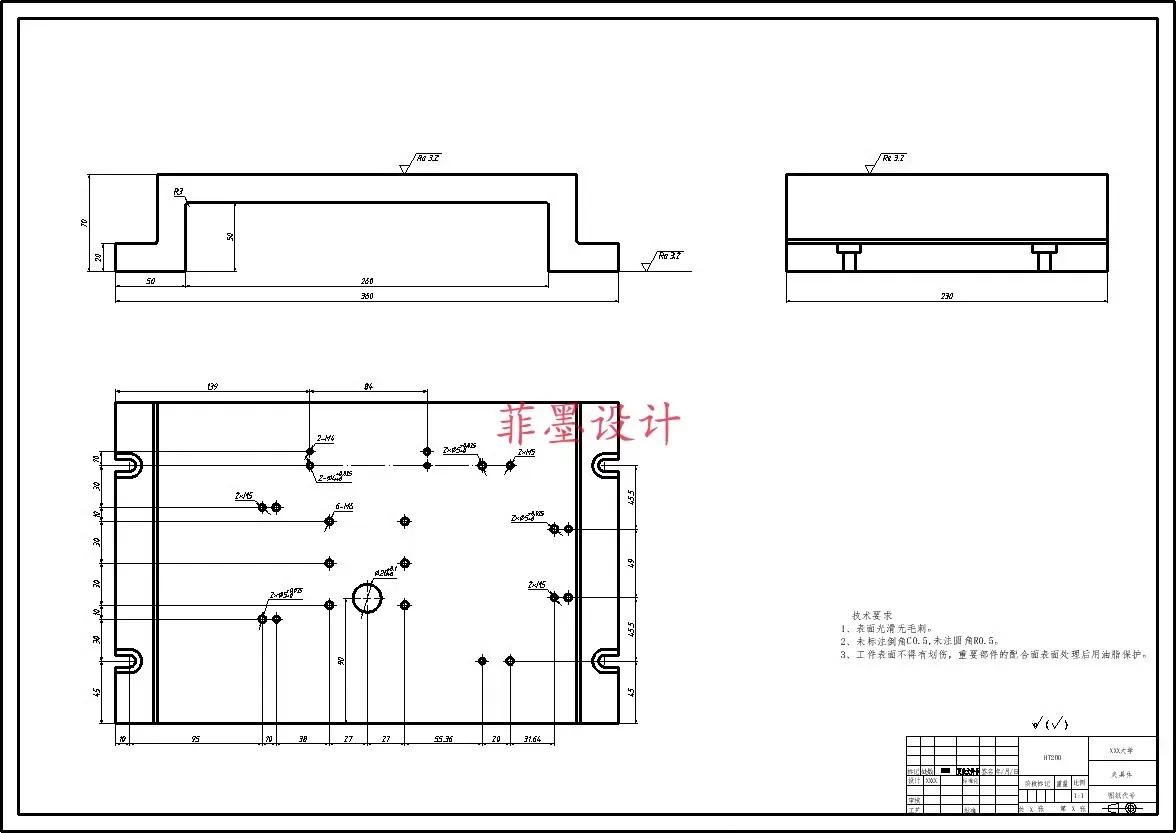

4.5夹具体的设计 42

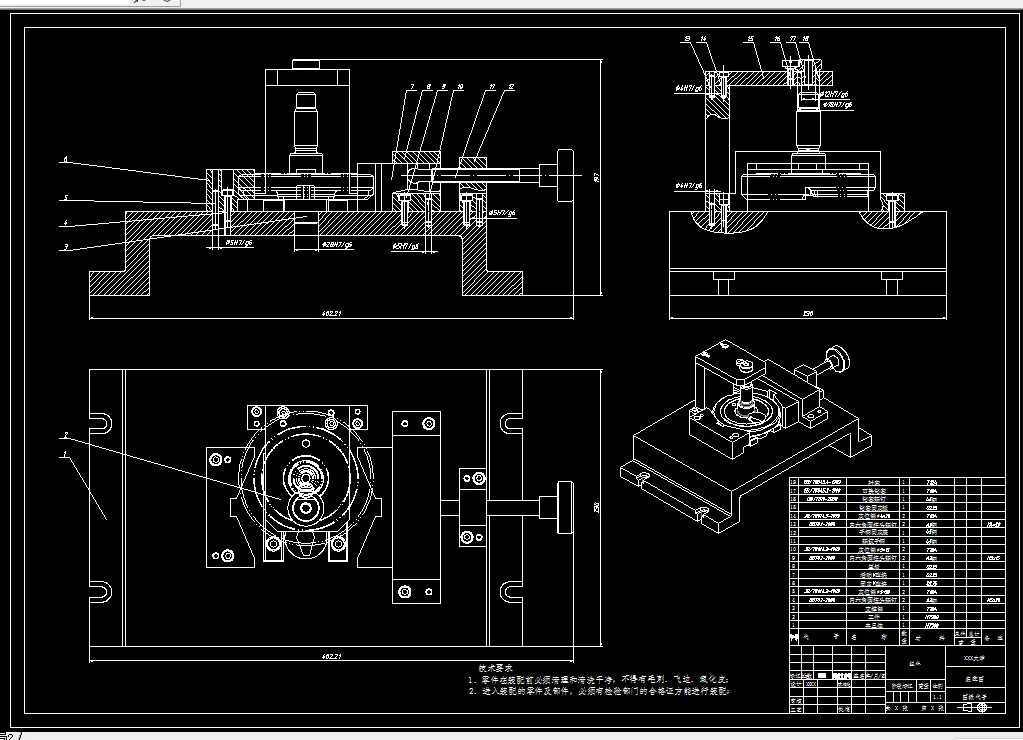

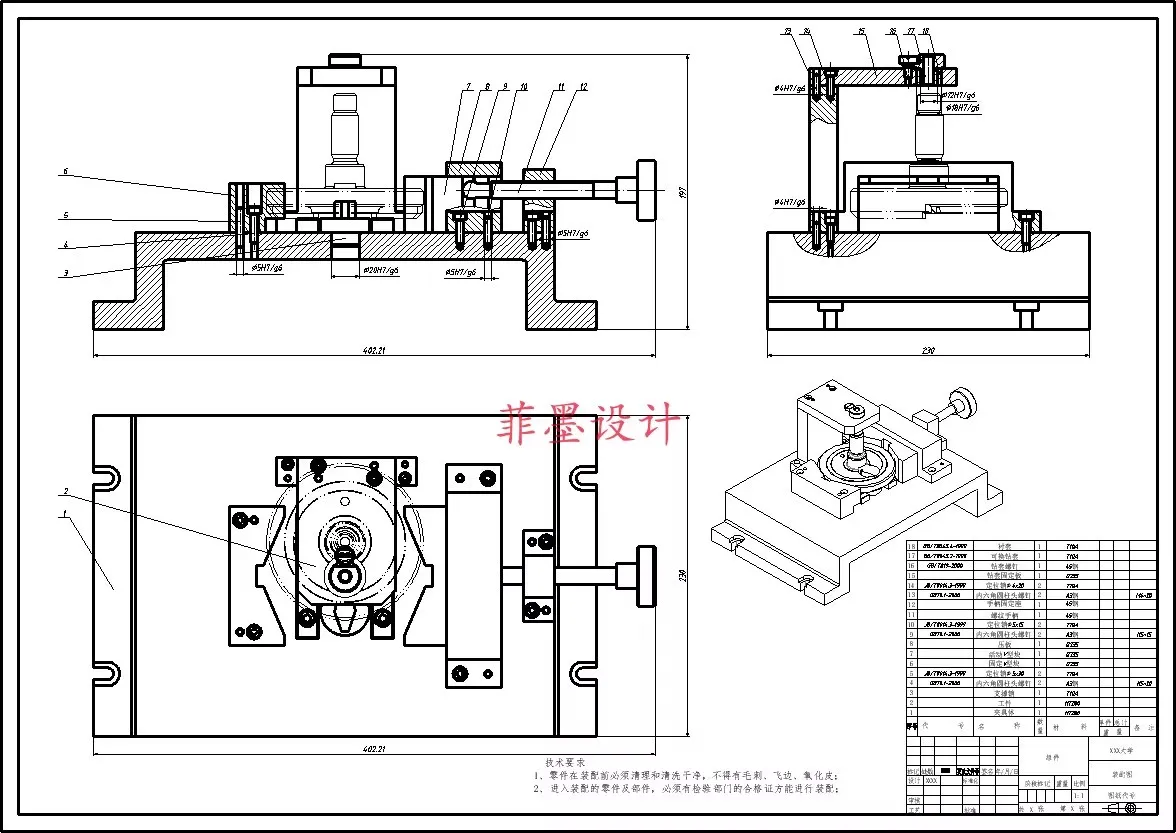

4.6机床夹具设计 42

总 结 44

致  谢 45

参 考 文 献 46
