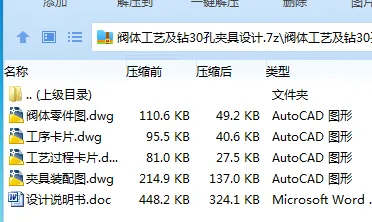

作品包括:

Word版说明书1份，共17页,约5200字

工序卡1张

工艺过程卡1张

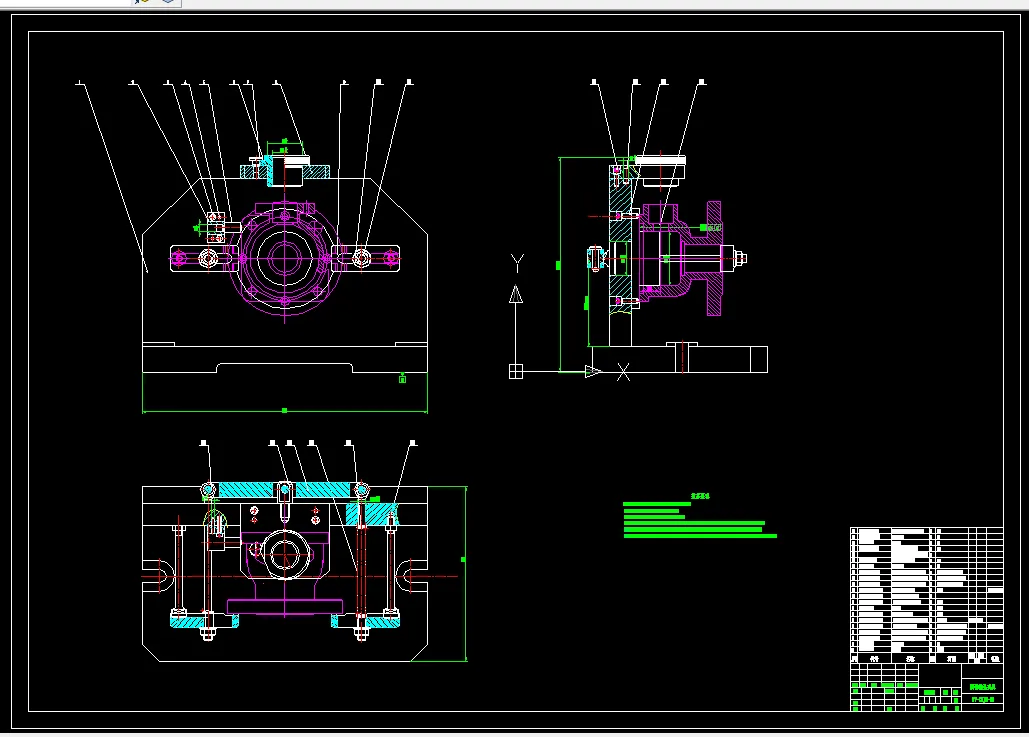

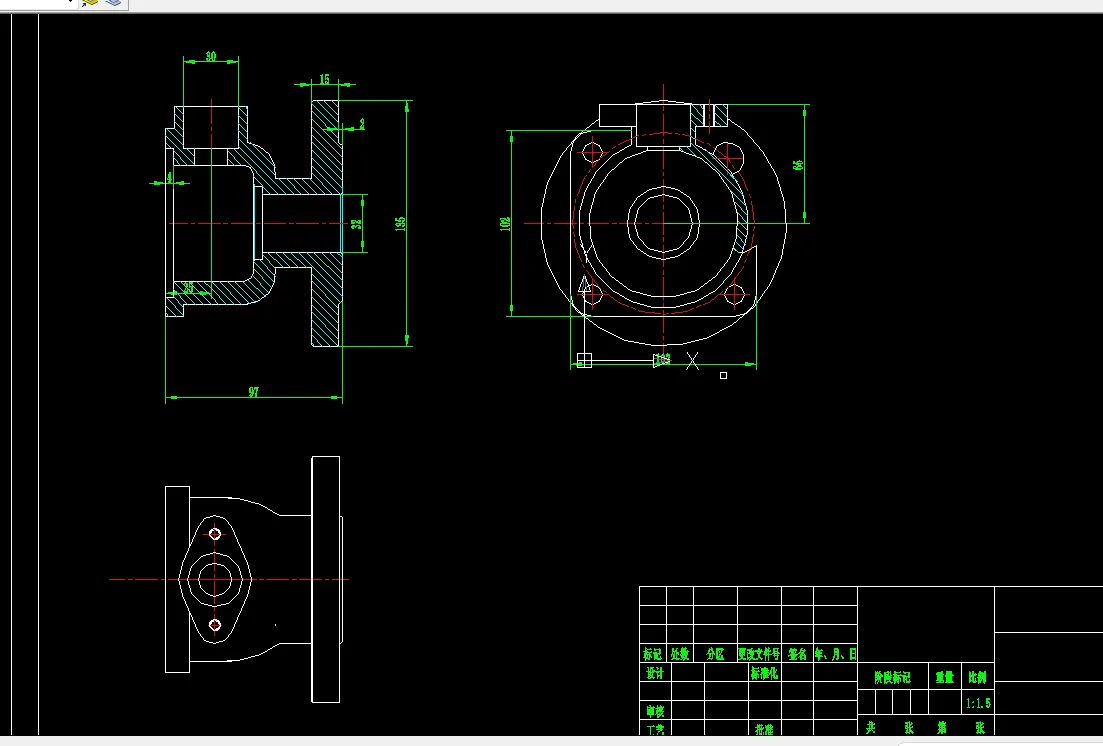

CAD版本图纸，共2张

摘    要

阀体是某阀门产品中的关键零件之一，本课题要求根据企业生产需要和阀体零件的加工要求，首先完成零件的加工工艺规程设计，在此基础之上，选择其关键工序之一进行专用夹具及加工用机床设计，并完成必要的设计计算。本机床所用夹具的通用性强，工件采用手动定位夹紧，快速方便。定位采用两面一心轴的定位方式，夹紧采用手动夹紧，采用这种方式完全能够满足精度要求。而且简易方便，制造成本低，通用性好。由于阀体的生产量比较大，为了保证产品质量，提高加工效率，需要对其加工工艺进行优化设计，并在关键工序使用组合机床或专用机床进行加工。

通过设计，综合运用了大学期间的多数基础和专业知识，加深所学知识体系，掌握了运用各项绘图软件进行设计的方法和技巧,熟悉了工程应用设计

关键词：阀体；零件分析；工艺路线；夹具设计

目    录

摘    要 I

引    言 4

第一章 零件分析 6

1.1  零件的作用 6

1.2  零件的工艺分析 6

第二章 加工工艺规程设计 7

2.1 确定毛胚的制造形式 7

2.2 基准的选择 8

2.3  制定工艺路线 8

2.4 确定切削用量及基本工时（机动时间） 9

第三章 钻30孔夹具设计 9

3.1 设计类型及机床选择 10

3.2 定位方案的确定 11

3.3 夹紧方案的确定 11

3.4 钻模板的设计 12

3.5 夹具体的设计 12

3.6导向装置设计 12

3.7 切削力与夹紧力的计算 13

3.8 夹具图的绘制 13

结    论 15

参考文献 16

致    谢 17
