作品包括:

Word设计说明书1份，共58页

工序卡1张

工艺过程卡1张

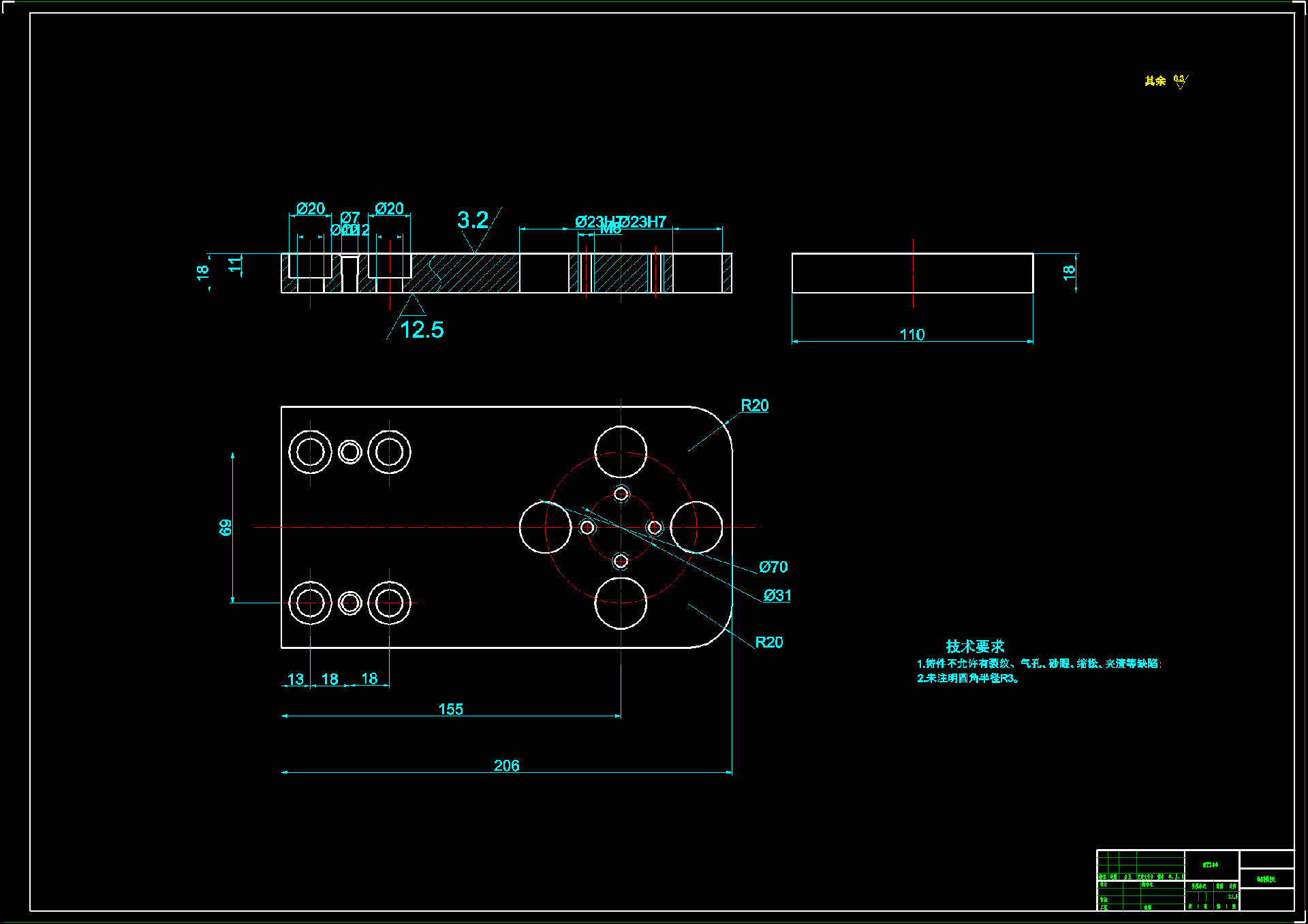

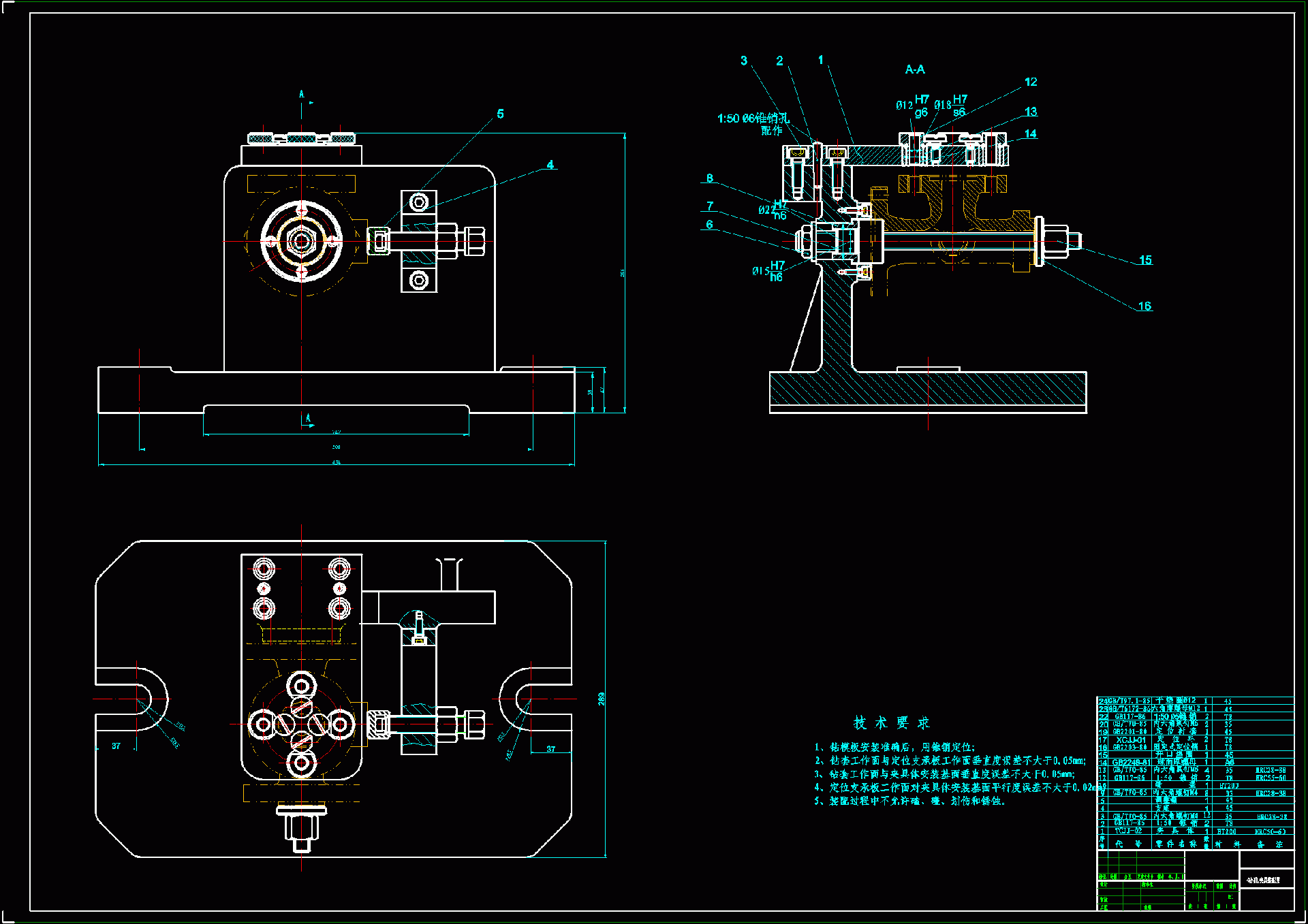

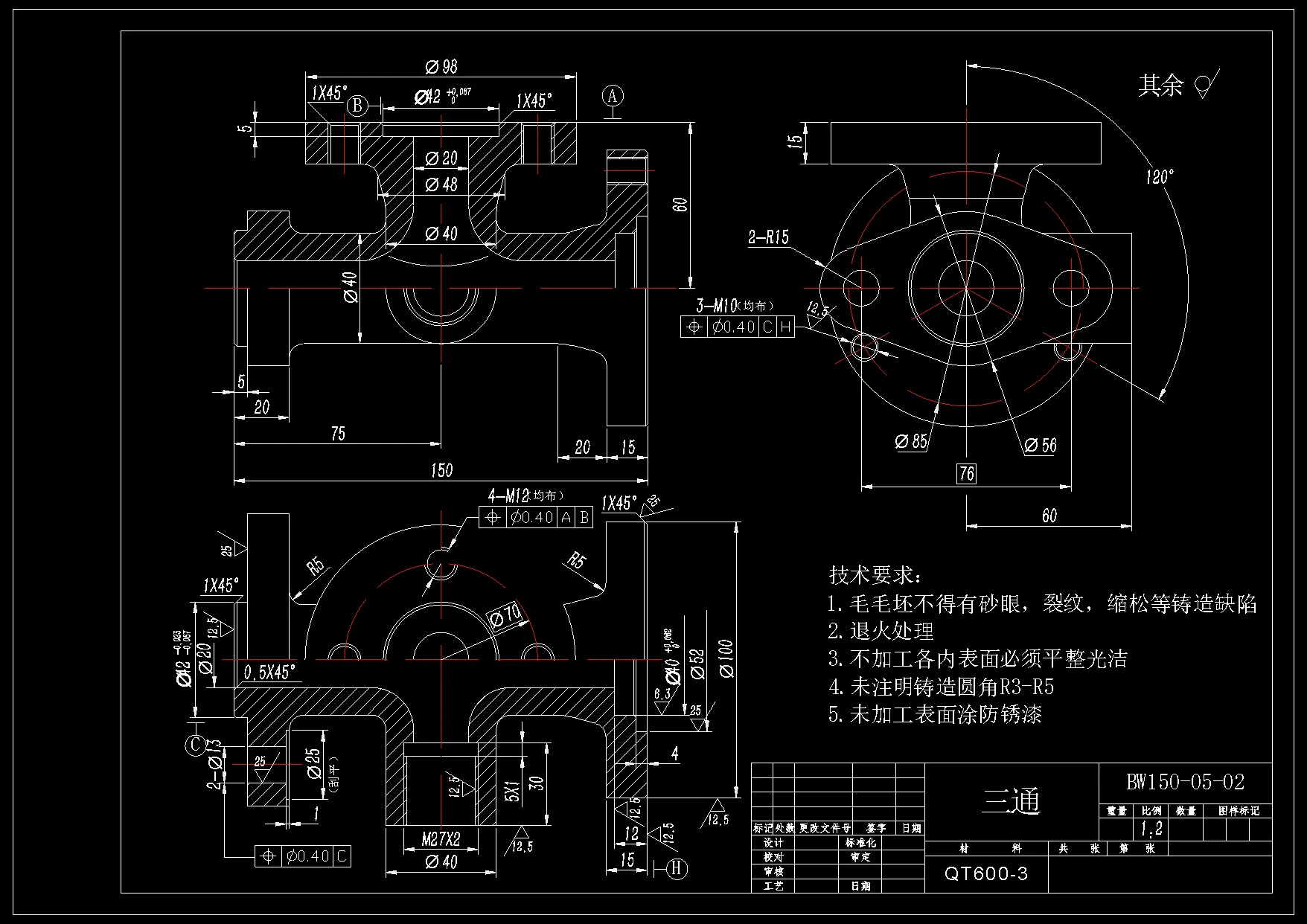

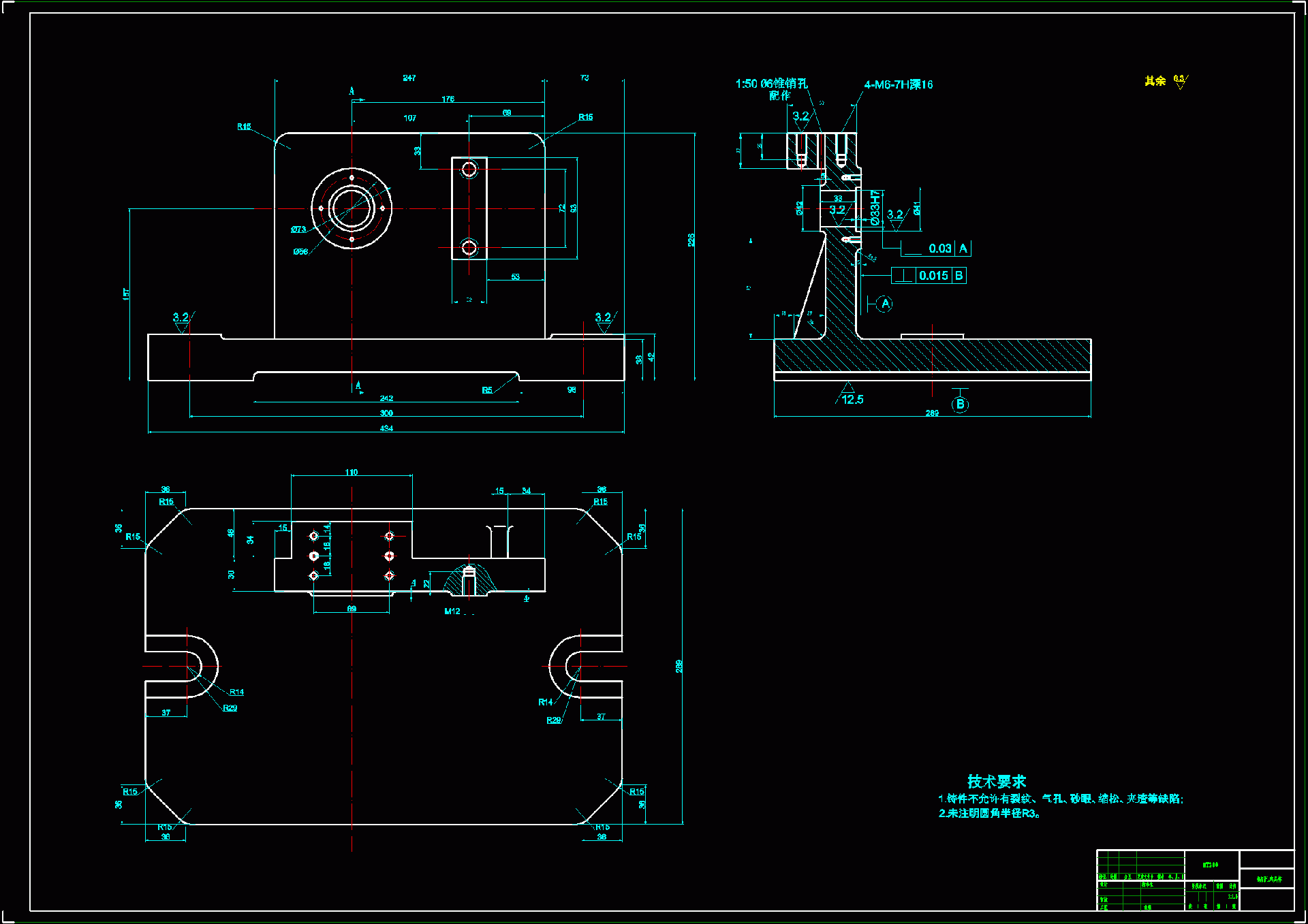

CAD版本图纸，共4张

摘要

本设计专用夹具的设计BW150注桨泵“三通”零件加工过程的基础上。主要加工部位是平面和孔加工。在一般情况下，确保比保证精密加工孔很容易。因此，设计遵循的原则是先加工面后加工孔表面。孔加工平面分明显的阶段性保证粗加工和加工精度加工孔。通过底面作一个良好的基础过程的基矗主要的流程安排是支持在定位孔过程第一个，然后进行平面和孔定位技术支持上加工孔。在随后的步骤中，除了被定位在平面和孔的加工工艺及其他孔单独过程。整个过程是一个组合的选择工具。专用夹具夹具的选择，有自锁机构，因此，对于大批量，更高的生产力，满足设计要求。

目录

摘要II

ABSTRACT III

第1章绪论6

1.1机械加工工艺概述6

1.2机械加工工艺流程6

1.3夹具概述7

1.4机床夹具的功能7

1.5机床夹具的发展趋势8

1.5.1机床夹具的现状8

1.5.2现代机床夹具的发展方向9

第二章加工工艺规程设计10

2.1零件的分析10

2.1.1零件的作用10

2.1.2零件的工艺分析11

2.2 BW150注桨泵“三通”加工措施11

2.2.1孔和平面的加工顺序11

2.2.2孔系加工方案选择12

2.3 BW150注桨泵“三通”加工定位基准的选择13

2.3.1粗基准的选择13

2.3.2精基准的选择13

2.4 BW150注桨泵“三通”加工主要工序安排13

2.5机械加工余量、工序及毛坯的确定16

2.6确定切削用量及基本工时（机动时间） 16

2.7时间定额计算及生产安排37

第3章钻孔夹具设计42

3.1研究原始质料42

3.2定位基准的选择42

3.3切削力及夹紧力的计算43

3.4误差分析与计算44

3.5零、部件的设计与选用45

3.5.1定位销选用45

3.5.3钻套、衬套、钻模板设计与选用45

3.6确定夹具体结构和总体结构47

3.7夹具设计及操作的简要说明49

总结50

参考文献52

致谢53
