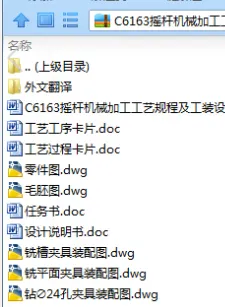

作品包括:

Word设计说明书1份，共28页

工序卡9张

工艺过程卡1张

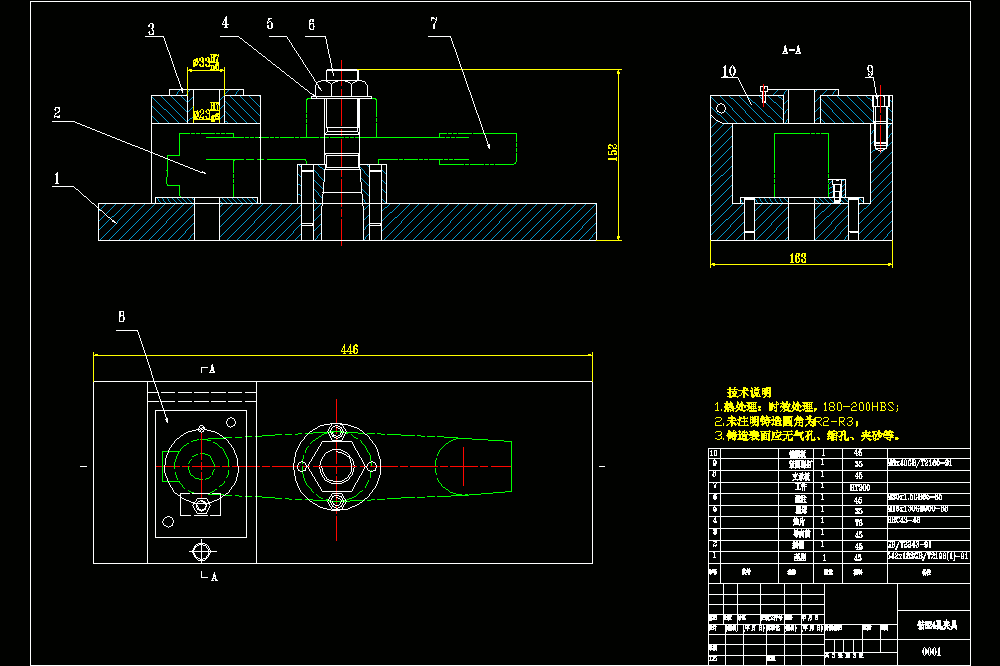

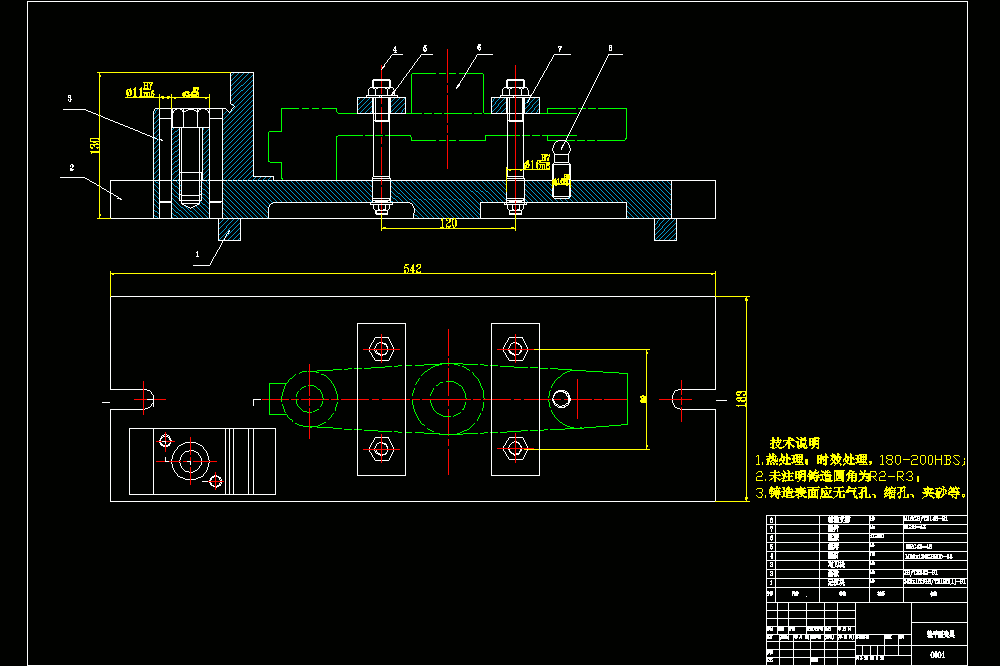

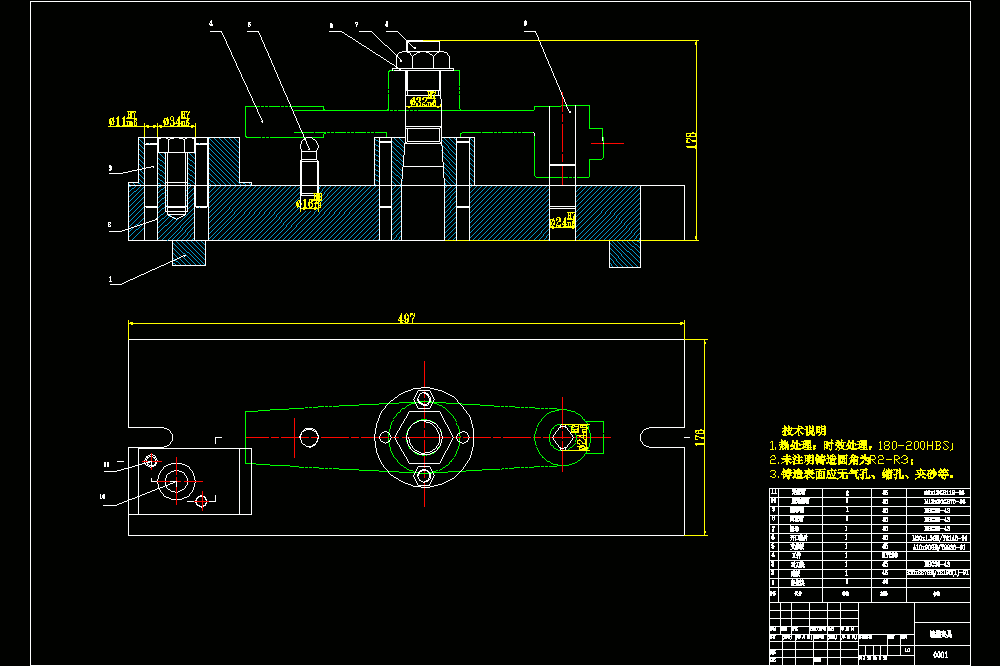

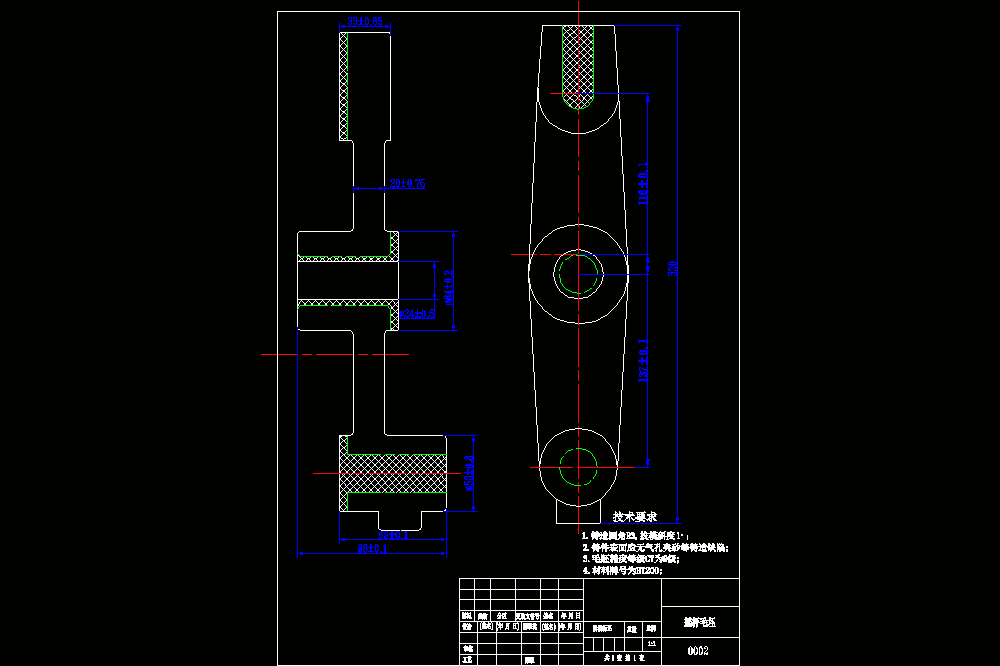

CAD版本图纸，共5张

摘要

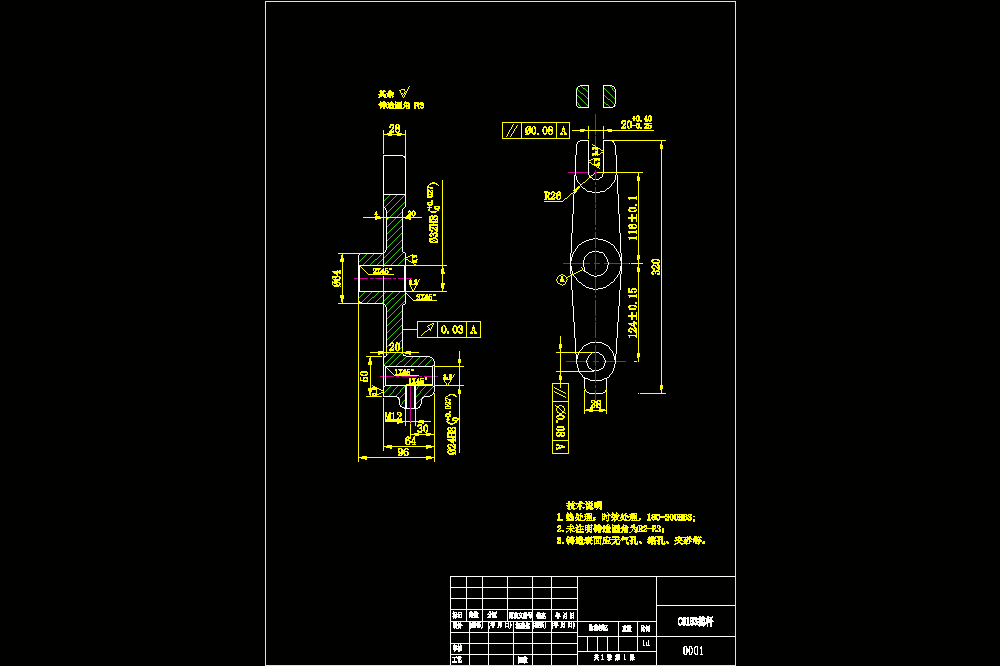

C6163摇杆是C6163卧式车床上变速机构中的一零件，通过Ф32H8孔绕摇杆轴转动使拨叉拨动相应零件从而实现变速。其功用比较简单，承载较小的间歇性冲击力和一定的滑动摩擦。 1.2零件的工艺性分析: 由零件图（附图1）知该零件的材料为灰口铸铁，具有良好的减震性能和耐磨性能。适宜制造该零件。 该零件上的主要加工表面有Ф64右端面、Ф32H8孔、Ф24H8孔 槽 床粗车、半精车。Ф32H8孔和Ф24H8孔是零件上两个较重要的配合表面，其制造公差为IT8，表面粗糙度值为3.2。Ф32H8孔采用粗镗、半精镗、精镗的加工方法，各工序都可以在车床上加工。Ф24H8孔较小相对于A基准有0.08mm的平行度公差，可采用钻、扩、绞的加工方法来保证加工要求, 槽要求相对于A基准有0.08mm的对称度公差。它的内侧为圆弧槽，因此可考虑使用专用圆弧槽铣刀或立铣刀加工。即可以比较容易的保证加工要求又可以提高加工效率。 由参考文献[1]第2卷中有关孔和面的加工经济度等级及机床能达到的位置精度可知上述技术要求是可以达到的。零件的结构工艺性也是可行的。
