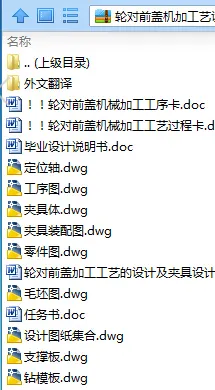

作品包括:

Word设计说明书1份

工序卡一套

工艺过程卡1张

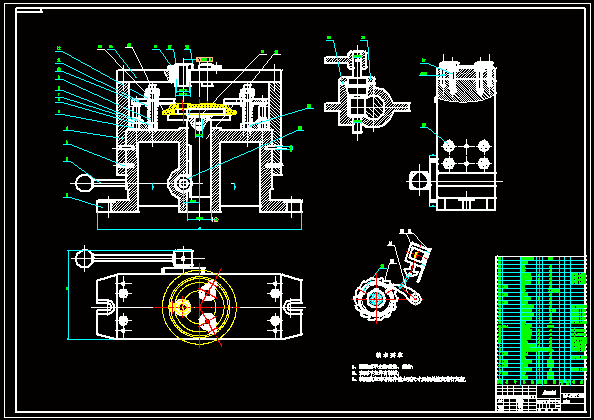

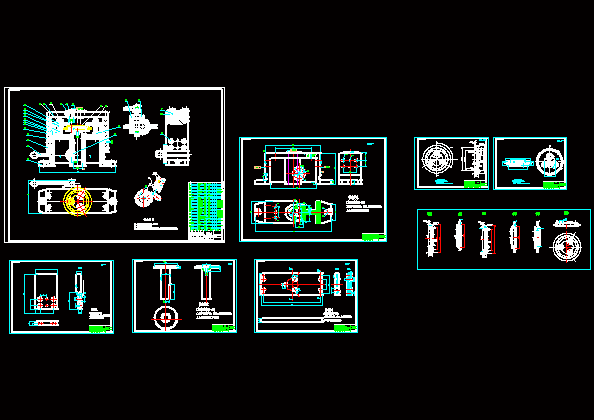

CAD版本图纸，共7张

摘要

1．设计的主要任务及目标 1）查阅相关资料文献，了解机械加工工艺方法和种类。 2）熟悉常见的机械加工工艺方法及各种加工方法的优点。 3）学会根据零件加工要求选用合适的加工方法，并会选择必要的工装。 4）通过工装钻孔夹具的设计，熟悉常见工装的设计思路和设计方法。 通过，了解机械加工工艺、工装的设计方法和设计思路，使理论和实践相结合，提高学生的动手能力。 2．设计的基本要求和内容 1）制定所提供零件的机械加工工艺流程，选择合适的工艺方法。 2）将确定的工艺方法按工艺流程分工序展开进行详细说明，包含设备选型、加工基准选择、加工步骤描述、加工过程尺寸确定、所需工装需求、量具选择等。 3）根据零件结构设计钻孔夹具（简称钻模），画出该夹具的装配图及各零部件的分解图，并对设计过程和设计思路进行详细介绍，包含各零部件的材料选定、直径或厚度确定、热处理参数等进行分步骤详细阐述。
