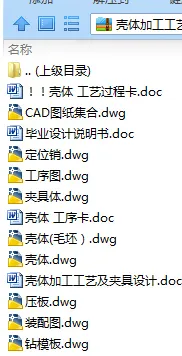

作品包括:

Word设计说明书1份

工序卡一套

工艺过程卡1张

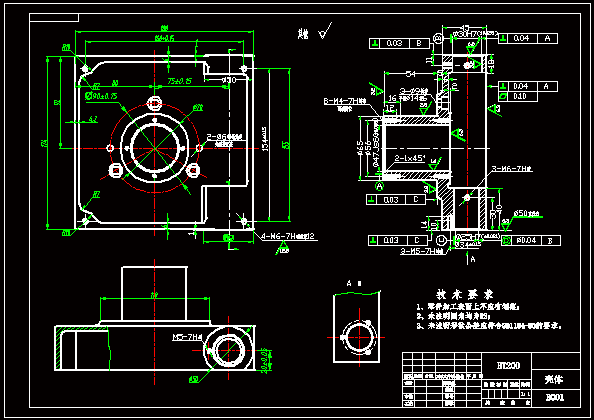

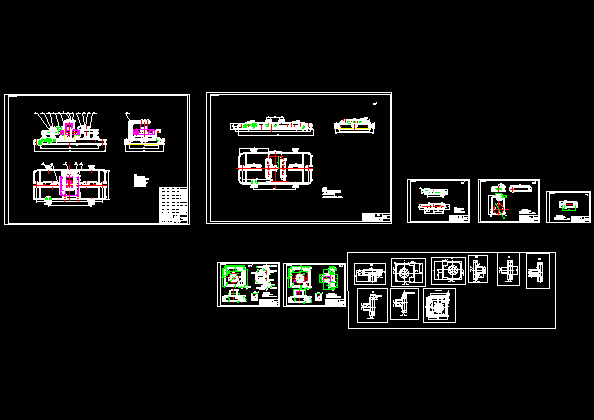

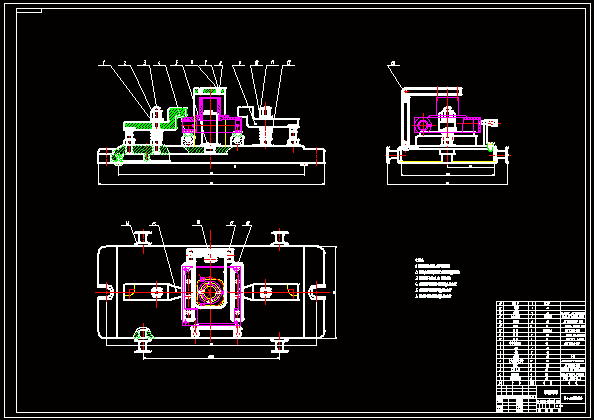

CAD版本图纸，共7张

摘要

壳体加工工艺及夹具设计 10 铸造 20 时效 30 涂底漆 40 粗铣 粗铣前端面 50 精铣 精铣前端面 60 铣削 铣削顶部凸台 70 铣削 铣削底部凸台 80 粗车 粗车后端面及台阶 90 精车 精车后端面及台阶 100 车 粗车内部φ70凸台端面 110 粗车 粗车前后端面φ47孔 120 精车 精车前后端面φ47孔及倒角 130 钻扩铰 钻扩铰顶部端面φ30H7孔 140 钻扩铰 钻扩铰顶部端面φ25H7孔 150 钻孔攻丝 钻孔攻丝顶部端面M5螺纹孔攻丝 160 钻孔攻丝 钻孔底部端面3-M5螺纹孔攻丝 170 钻孔攻丝 钻扩铰前端面4-M6螺纹孔攻丝 180 钻孔攻丝 钻扩铰后端面8-M4螺纹孔攻丝(还有内部4个螺纹孔) 190 钻沉头孔 钻沉头孔3-φ9, 3-φ14孔 200 去毛刺 去毛刺 210 检查 检查
