作品包括：

Word设计说明书1份

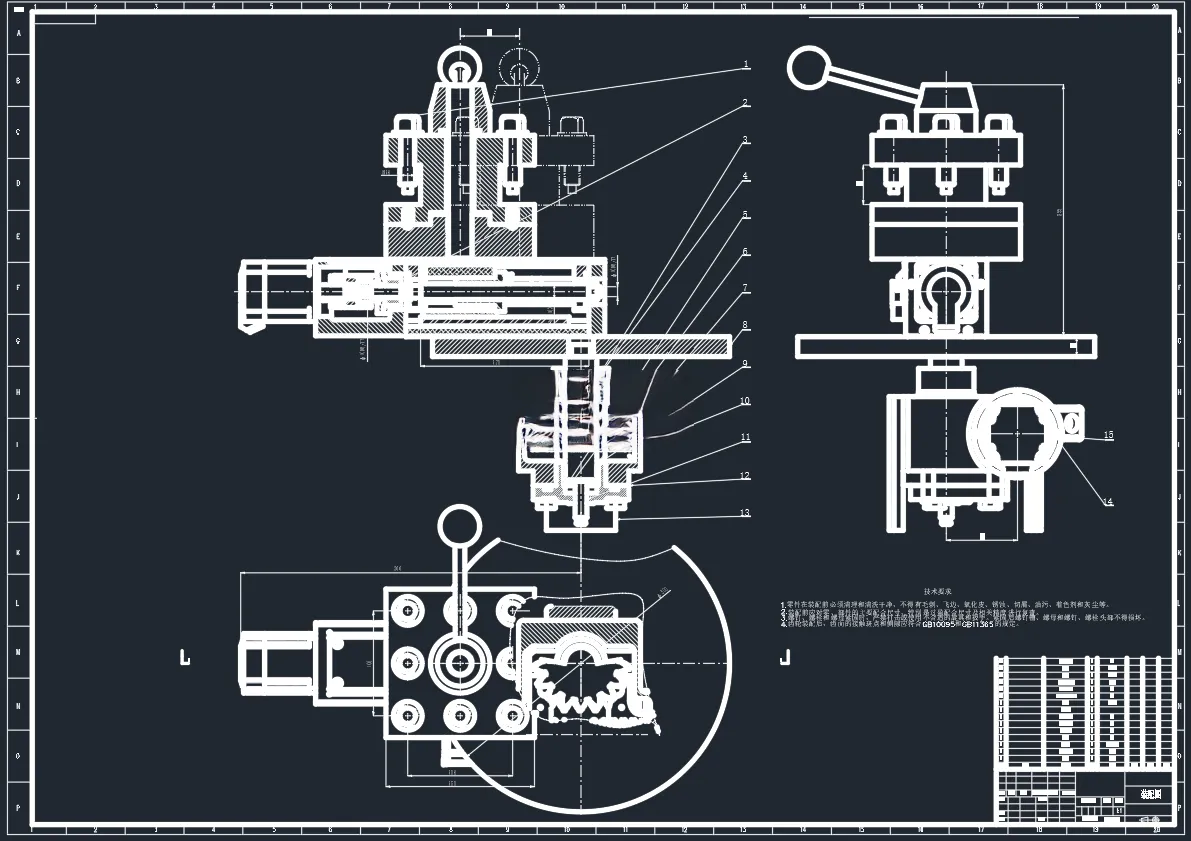

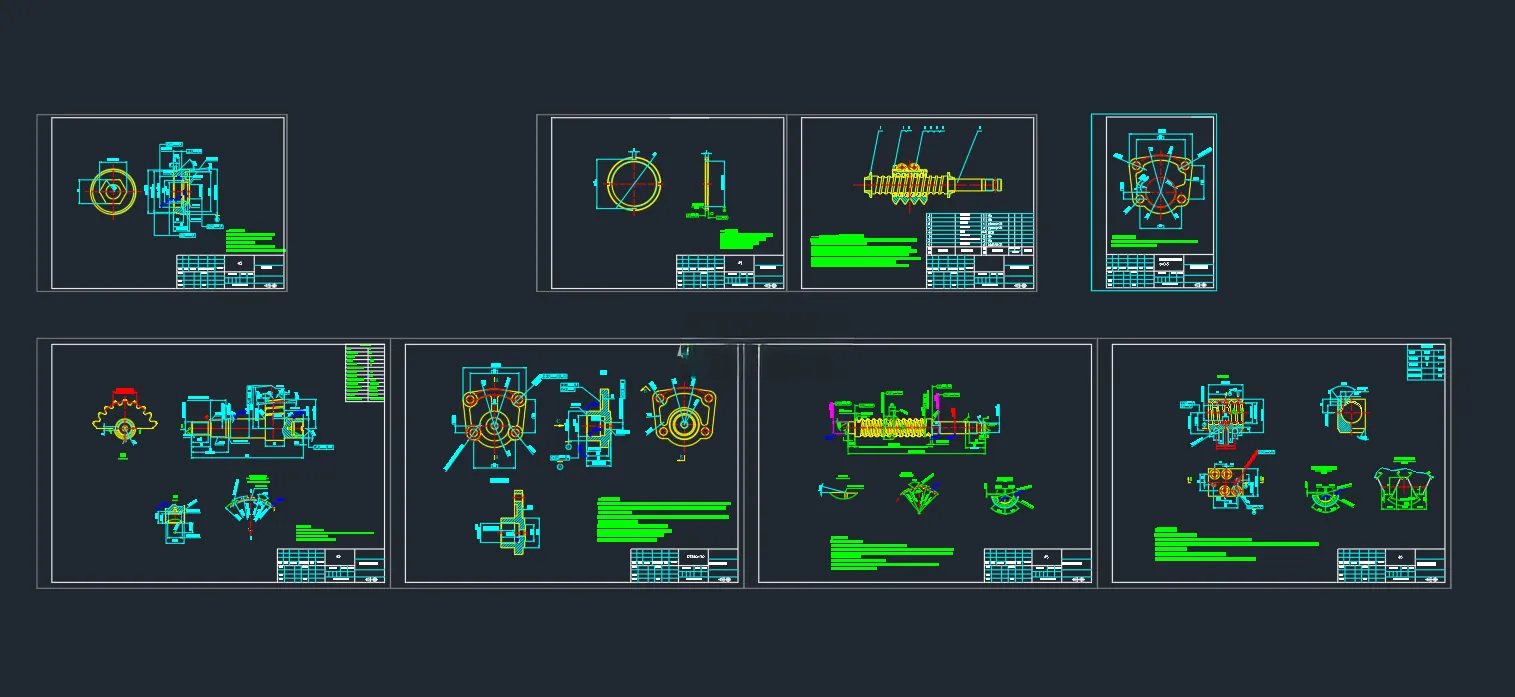

CAD版本图纸，共9张

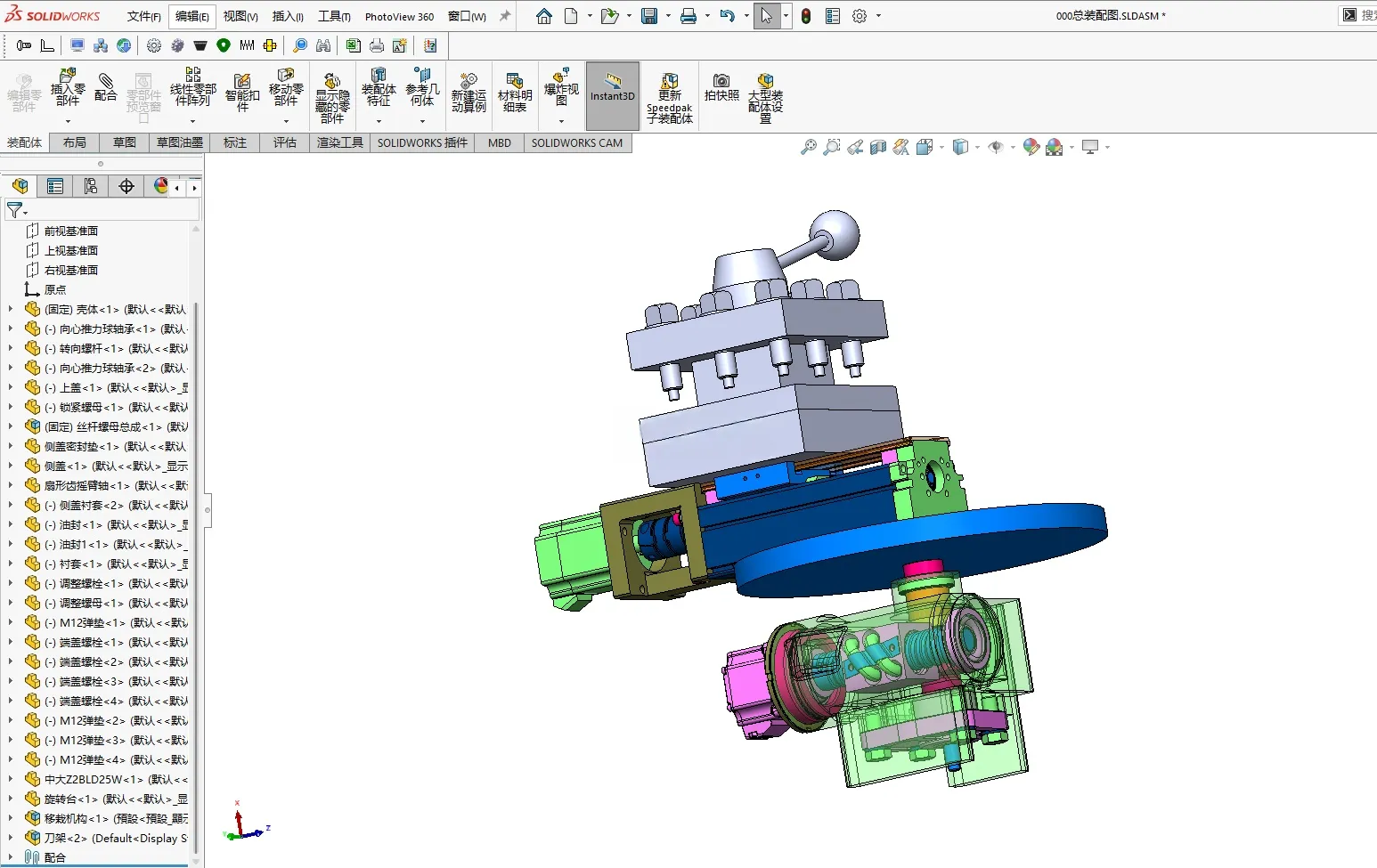

SW三维图一套

摘要

针对传统车削夹具在圆弧曲面加工中定位精度低、装夹效率差、易引发工件变形与尺寸超差等问题，本文设计一款车削圆弧专用夹具。以中小批量、高精度圆弧工件车削需求为目标，确定带旋转工作台与水平移载机构的自动化总体方案，完成旋转工作台、水平移载机构、方刀架三大核心模块的结构设计与参数计算。对伺服电机、转向螺杆、进给丝杆、导轨滑块等关键部件进行扭矩、强度、刚度、稳定性及转动惯量匹配校核，确保夹具承载与传动性能可靠。该夹具采用伺服驱动与模块化结构，定位精度≤0.02mm，单次装夹时间≤1min，可实现圆弧工件快速装夹与精准加工，有效提升加工效率与成品率，降低劳动强度，适用于工程机械、精密仪器等领域圆弧类零件的高效车削生产，为同类专用夹具设计提供参考。 关键词：车削；圆弧工件；专用夹具；结构设计
