作品包括：

Word设计说明书1份

工序卡14张

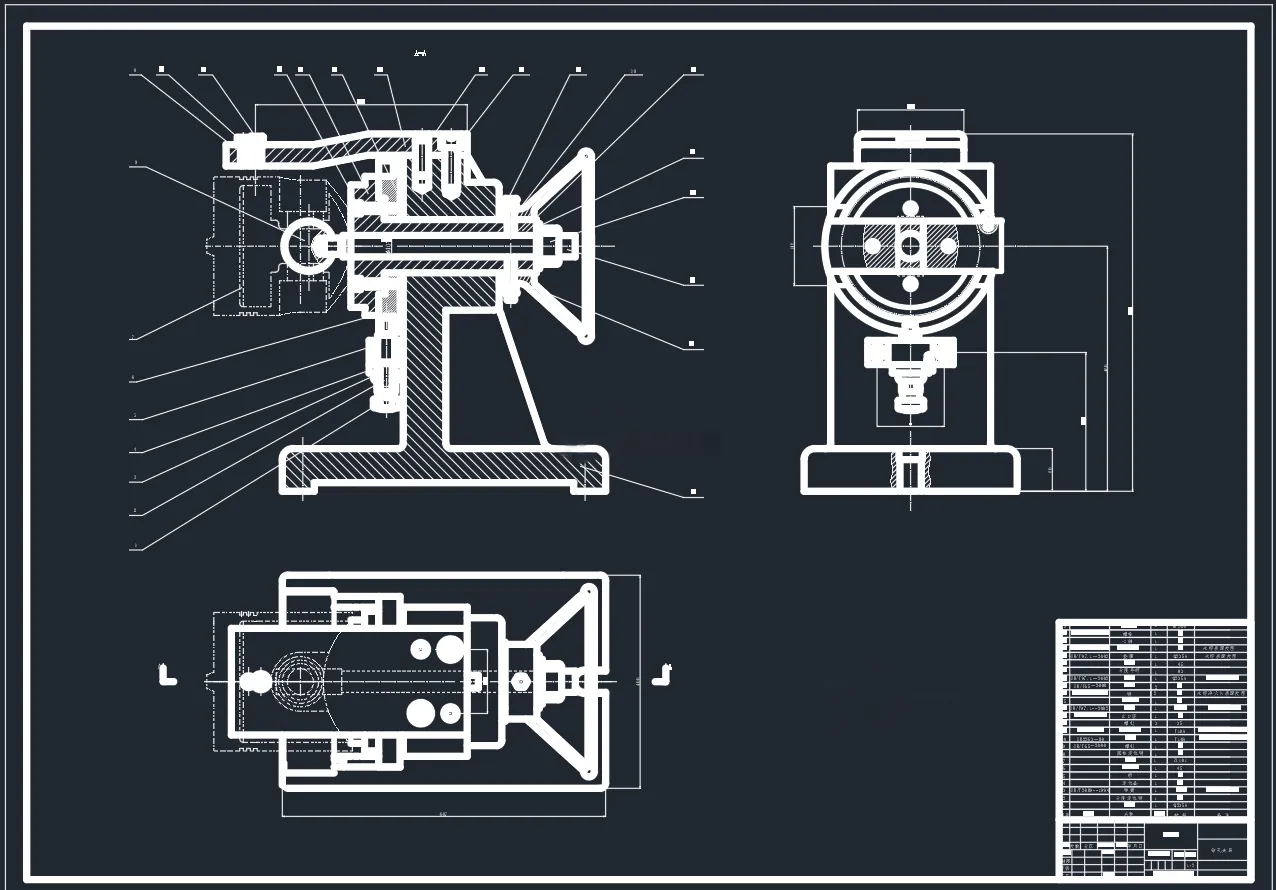

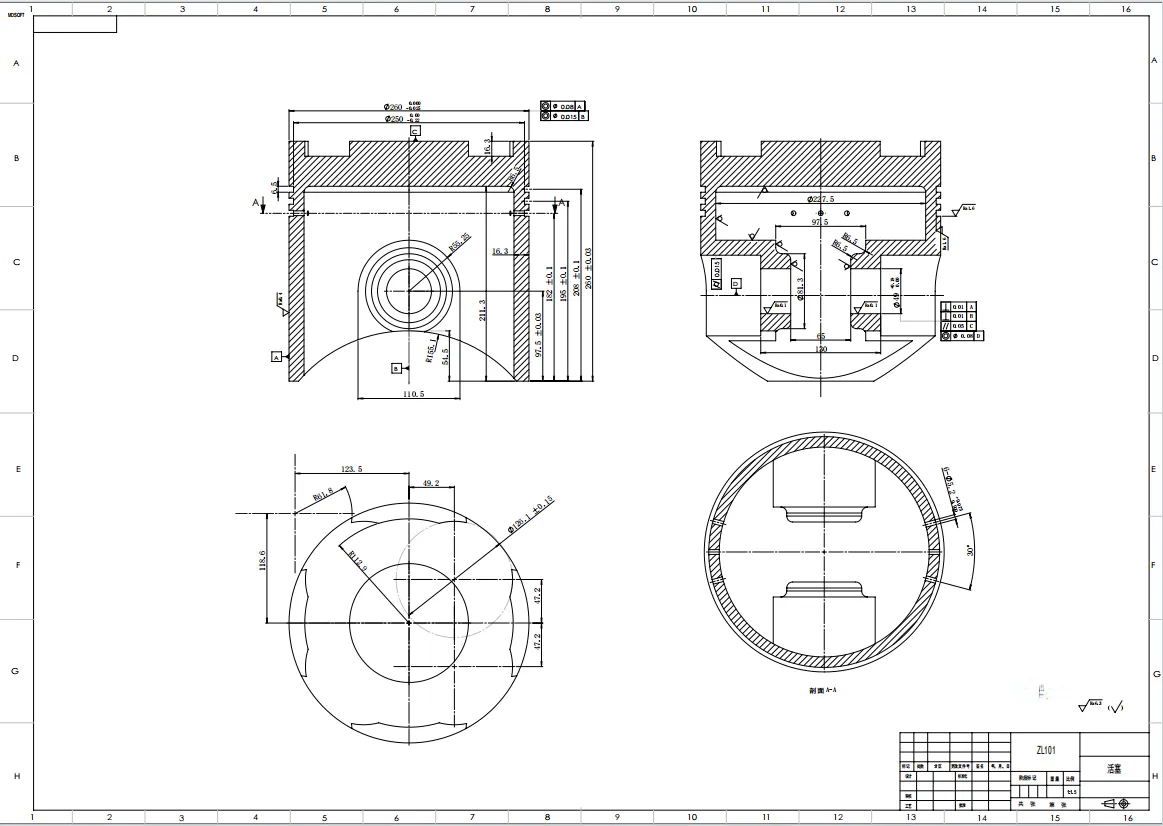

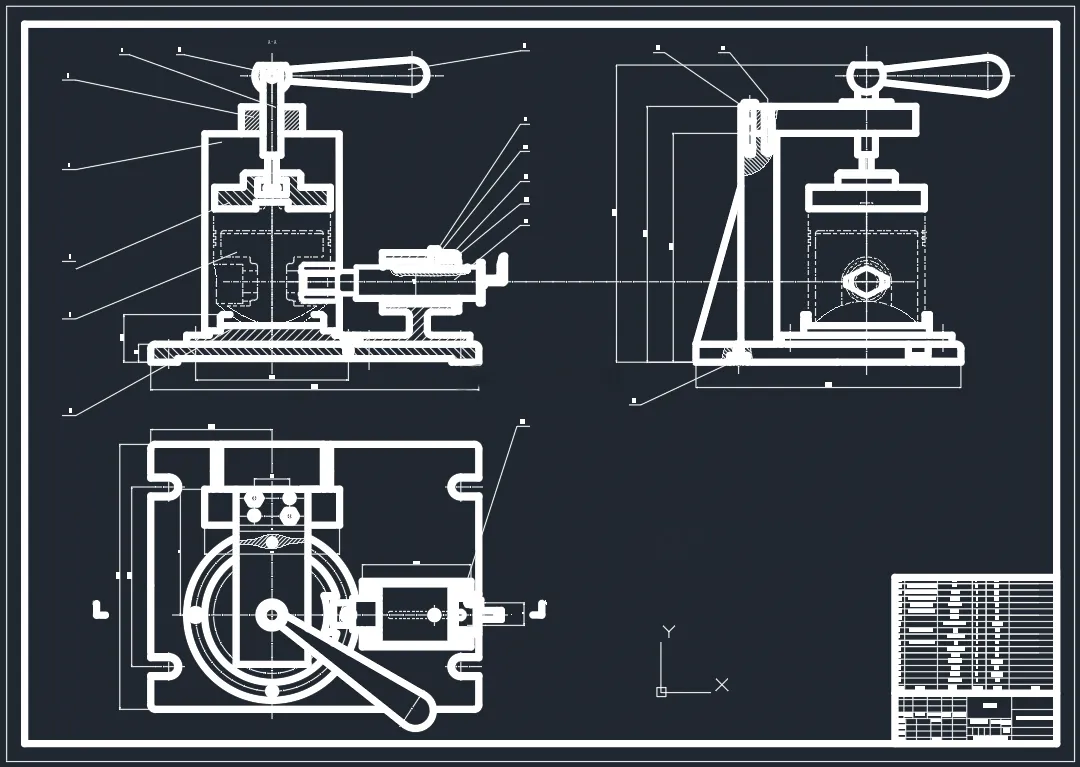

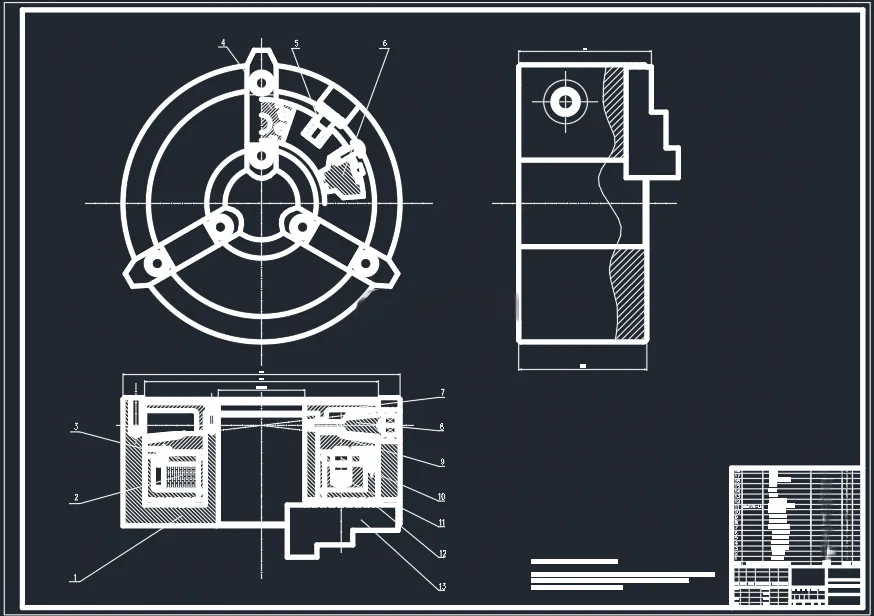

CAD版本图纸，共6张

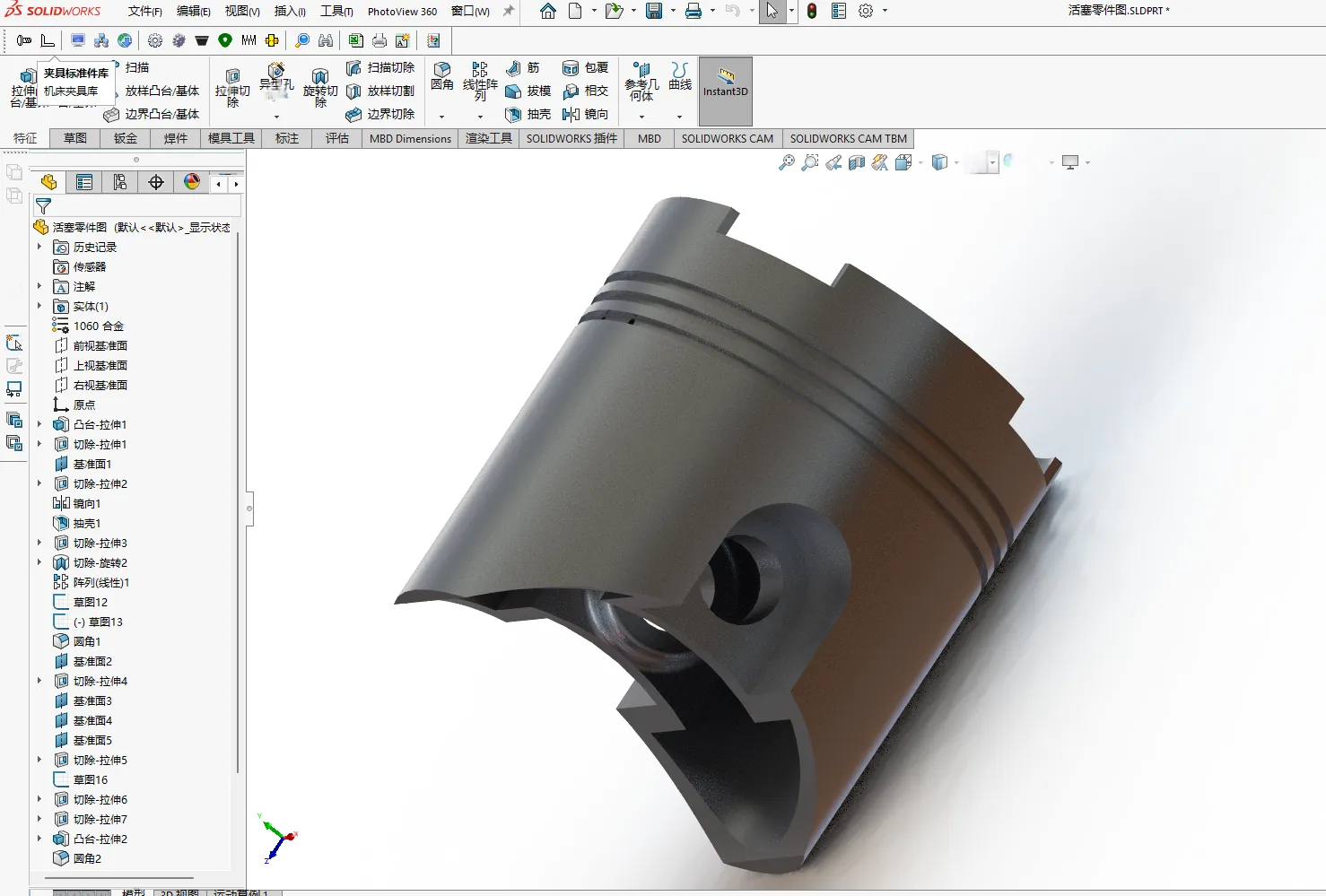

SW三维零件图1张

摘要

针对柴油机活塞大批量生产中加工精度与效率平衡的核心需求，本文以 ZL108 铝合金活塞为研究对象，开展加工工艺及专用夹具设计研究。首先通过零件结构与技术要求分析，确定砂型铸造毛坯及 4mm 加工余量，遵循 “基准先行、粗精分开” 原则拟定合理工艺路线，涵盖粗车外圆、镗销孔、钻油孔、车环槽、精磨外圆等 14 道工序，系统计算各工序切削用量与工时定额。针对钻孔、车削环槽、精镗销孔关键工序，设计三套专用夹具，采用气动 / 液压夹紧方式，通过定位误差与加工误差分析验证精度满足要求（定位误差≤0.026mm）。对比两种工艺路线，优选路线工序衔接流畅、定位统一，单件总工时约 60min。
