M743-农用履带车喷洒系统的设计 下载积分：50　资料编号： M743

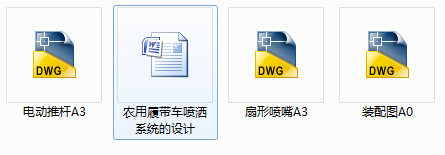

作品包括:

说明书1份，共32页，约11000字左右

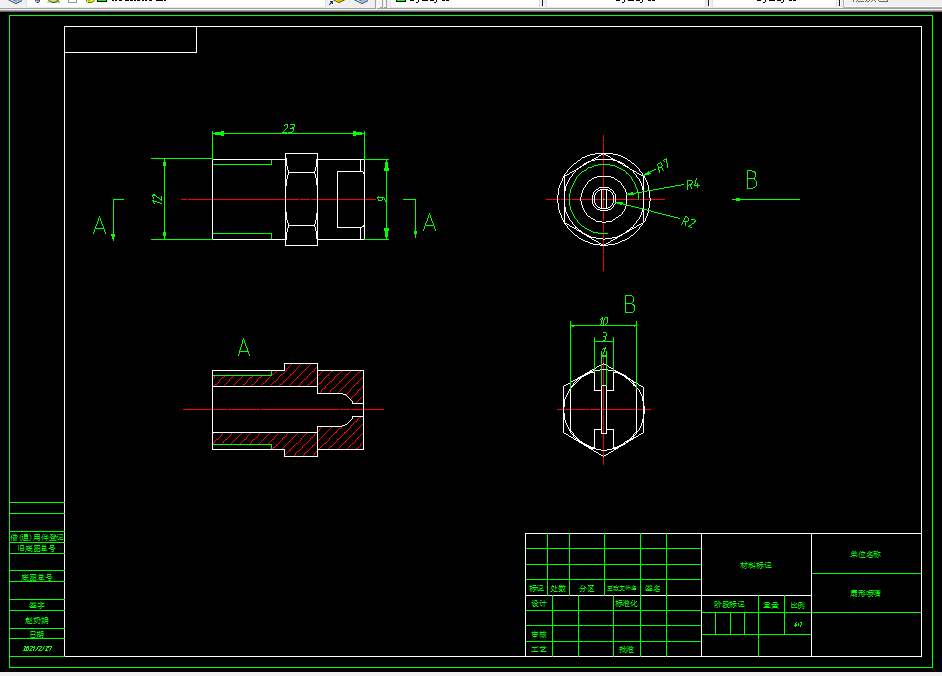

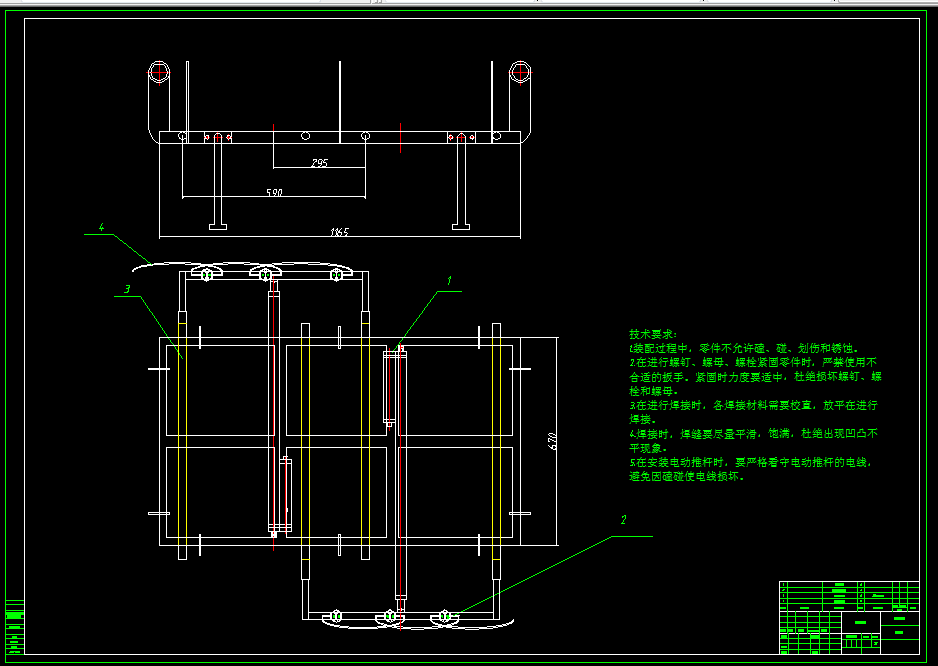

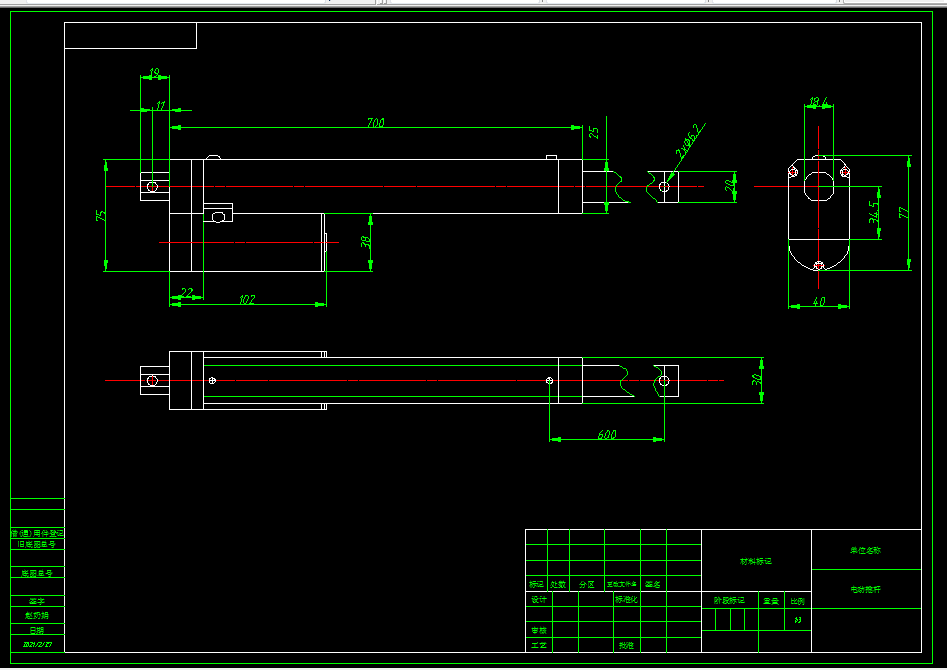

CAD图版本图纸，共3张

农用履带车喷洒系统的设计

摘 要

我国是一个农业大国，农业是主要的生产生活方式之一，农民种植农作物，喷洒农药是一项必不可少的工作。农作物病虫害扩散迅速，病虫种类多，并且会有过度繁殖，爆发成灾害的风险。病虫害会严重影响农作物生产，给农民造成巨大损失，严重影响我国的国民经济发展。因此，为有效抗击病虫害，提高农作物生产质量和生产效率和农药喷洒效率，必须喷洒农药抵制害虫，减少农作物的减产。

本课题研究一种农用履带车的喷洒系统，采用无线遥控控制农用履带车的行走、喷洒。喷药箱容量大，喷药范围广。采用高压柱塞泵连接高压管连接接头以及不锈钢万向喷头，设置万向节可以调节喷头角度，选取不同型号的喷头使喷洒范围更广更全面。在此基础上，考虑到果树之间距离不一，另配置电动推杆可以调整喷头距离，大范围喷洒农药，提高喷洒效率。

关键词：柱塞泵；不锈钢万向喷头；电动推杆

目  录

1.  绪论 1

1.1 研究背景 1

1.2 研究意义 2

1.3 国内外研究现状 2

1.4 研究的主要内容 7

2. 农用履带车喷洒系统的动力部件 7

2.1 液压的原理 7

2.2 各种泵的优缺点 8

2.2.1 齿轮泵 8

2.2.2 叶片泵 8

2.2.3 柱塞泵 10

2.2.4 螺杆泵 10

3. 农用履带车喷洒系统的连接部件 11

3.1 高压管的原理 11

3.2 三通管及二通管 11

4. 农用履带车喷洒系统的喷洒部件 12

4.1 雾化的原理 12

4.2 喷头的种类 12

4.3 喷头的使用与维护 13

5. 电动推杆的原理 14

6. 整体设计方案 14

6.1 喷洒系统的整体连接方式 14

6.2 喷药箱的设计 15

6.3 水泵的选用 16

6.4 高压管的选用 16

6.5 喷嘴的选用 17

6.6 一种可旋转底座的设计 19

6.7 电动推杆的安装设计 19

结 论 23

参 考 文 献 24

致 谢 26
