作品描述

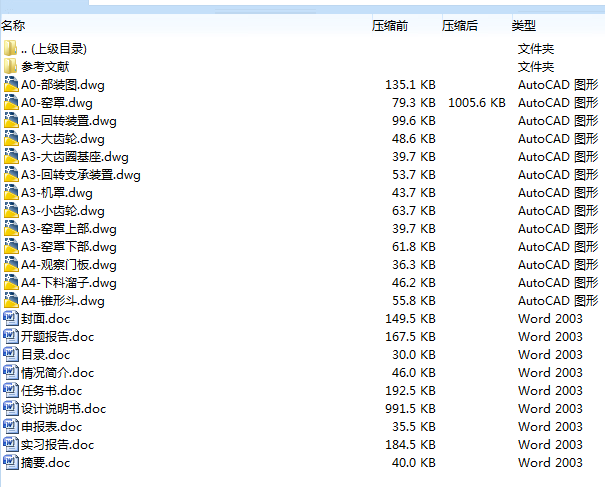

作品包括:

说明书1份，共25页，约9600字左右

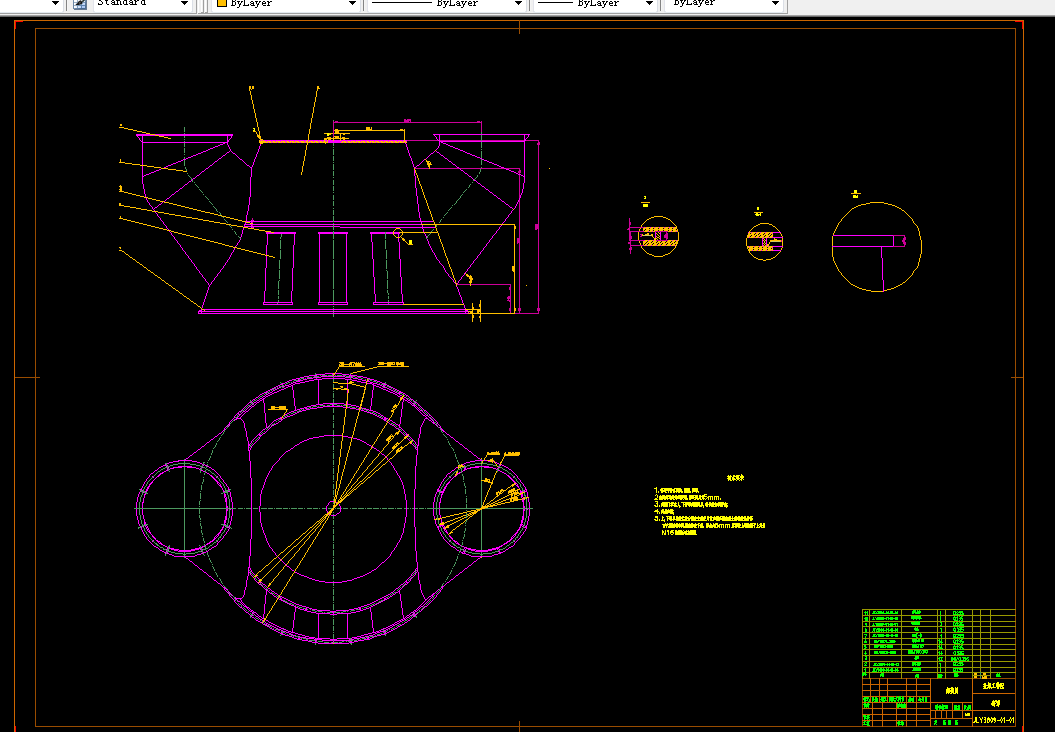

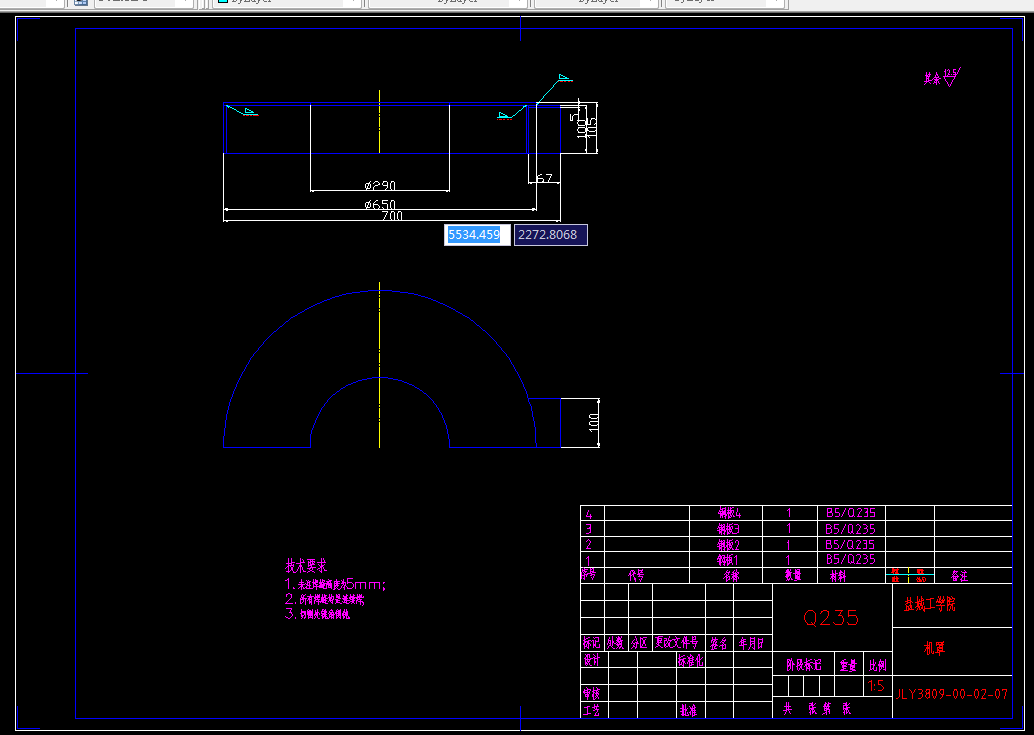

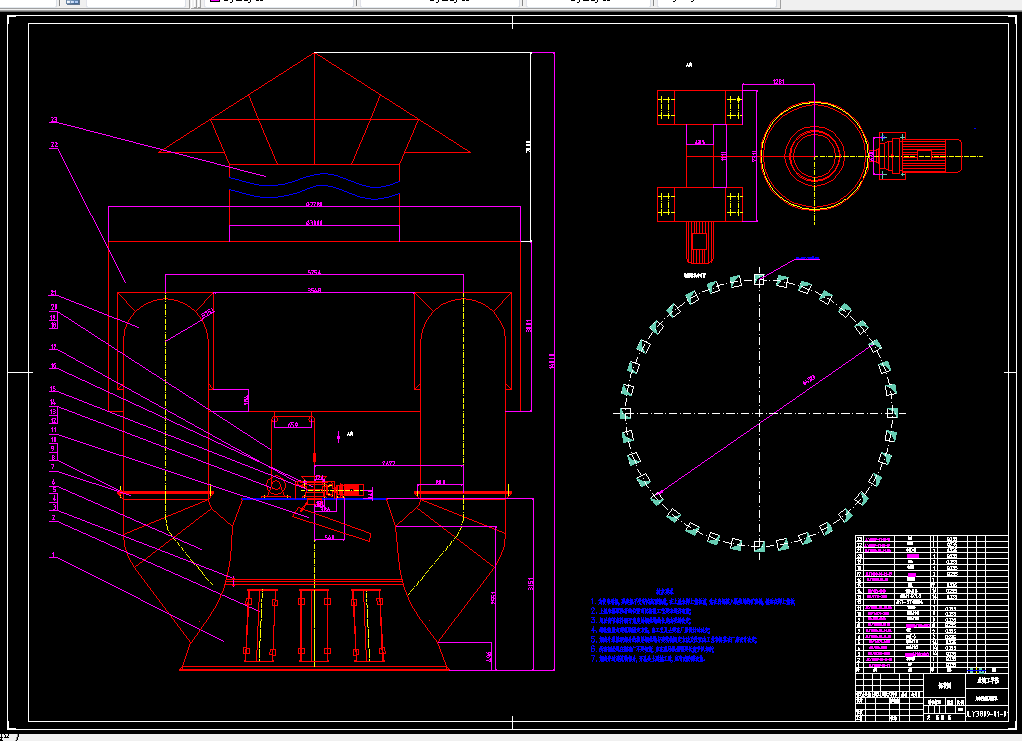

CAD版本本图纸，共13张

JLY3809机立窑（加料及窑罩部件）设计说明书

摘要：本课题完成了JLY3809机立窑(加料及窑罩部件)设计。JLY3809机立窑是目前新兴的扩的直径窑,但在很多配套设备上还是沿用扩径前的技术设备,使得虽然进行了改造,但是相关设备未能得到改进,未能体现出新窑的优势。本次设计了新型的加料装置和窑罩。新型加料装置对支承装置和布料器做了改进,生产实践表明支撑装置经过改造后,传动平稳,且润滑和检修方便;改造后的布料器提升了高度,不易堵料,减轻看火工的劳动强度,布料器不易腐蚀,减少维修更换费用;在升降装置方面也做了一点小改动,增加了防扭器.改造后的窑罩便于运输,吊装和易于锈蚀的下部可以单独更换和拆卸。铸钢比普通的Q235钢耐高温,且铸钢内含有一部分合金元素,又耐氧化不易变形等,故使用寿命一般比Q235钢至少高2~3倍。设计中还涉及到沉降室和新型收尘器的选型,减少了资源的浪费,提高了水泥的生产效率,大大减少了机立窑对周围环境的污染。

关键词:机立窑;窑罩;加料装置;除尘

1 前言 ??????????????????????????????????????????????????????????1

2 总体方案论证????????????????????????????????????????????????????2

2.1窑罩的结构和对窑罩技术改进的分析???????????????????????????????2

2.2加料装置的分析?????????????????????????????????????????????????4

2.3 传动机构的技术分析论证????????????????????????????????????????4

3 JLY3809机立窑（加料及窑罩部件）设计综合参数计算?????????????????5

3.1确定立窑的规格与形状???????????????????????????????????????????5

3.2立窑的废气量与烟囱计算?????????????????????????????????????????7

3.3烟囱计算???????????????????????????????????????????????????????8

3.4立窑收尘器的选型计算???????????????????????????????????????????8

3.5袋式除尘器的选型???????????????????????????????????????????????10
