T015-某单层钢结构厂房设计 下载积分：200　资料编号： T015

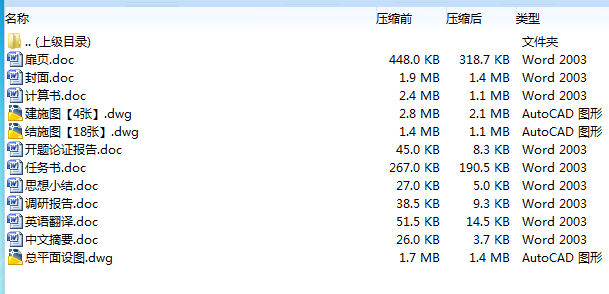

作品包括:

WORD版本说明书1份,共74页，约16000字

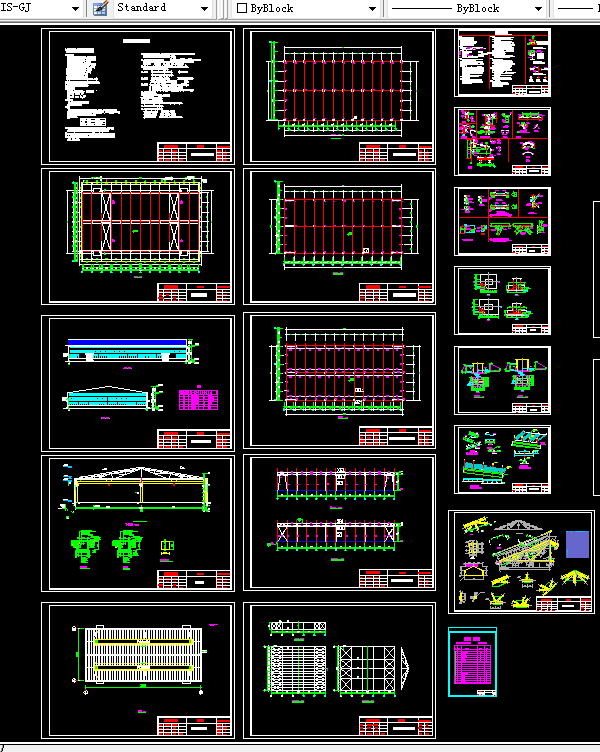

CAD版本图纸,共23张

设计（论文）选题目的及工作任务

1、 设计目的：

让学生综合运用所学知识，掌握钢结构厂房的建筑设计和结构设计的基本步骤和方法。建筑设计功能合理、使用方便、造型美观，有一定的创新；结构方面要求结构布置合理，计算方法正确。图纸尽可能达到施工图绘制深度要求。

2、 设计资料

① 单层单跨钢结构车间跨度30米，长72米，柱距6米。

② 车间内设有两台30/5t中级工作制吊车。

③ 建筑地点：武胜县郊区。

④ 水文地质条件：从上到下依次为淤泥0.5m， ；粘粒含量 的粉土厚5 m， ， ，可不考虑地下水的影响。

⑤ 气象条件：年平均气温在21度左右，最高气温39度，最低气温0度，主导风向为东南风。

⑥ 6度抗震，近震，Ⅱ类场地。

2、建筑设计任务及要求

1) 平面设计：合理确定厂房的生产工艺流程；满足室内采光、通风要求。

2) 剖面设计：根据给定设计资料，确定合理建筑高度。

3) 立面设计：建筑风格、造型应富有创意。

4) 厂房辅助用房的设置（包括办公用房和生活用房）。

3、结构设计任务及要求

1. 结构选型：根据建筑设计方案及设计原始资料，选择适当的结构体系，房屋屋架为有檩体系，选择屋面板，选用梯形屋架。

2. 结构布置：合理布置结构构件，初步确定材料强度等级及构件截面尺寸。

3. 结构内力分析及构件设计：根据现行国家设计规范，手算完成结构的内力分析，进行刚架梁、柱的内力组合，完成构件截面及连接节点设计；同时，采用工程设计软件计算结构内力及设计结构构件，并与手算结果进行对比分析。

目前资料收集情况（含指定参考资料）

1．参考书

（1）《房屋建筑学》

（2）《混凝土结构》

（3）中国建筑工业出版社，钢结构设计手册，2004

（4）魏明忠，钢结构，武汉理工大学出版社

2．有关规范、标准及图集

（1）《房屋建筑制图统一标准》   GB/T50001-2001

（2）《钢结构设计规范》         GB50017-2003

（3）《建筑设计防火规范》       GBJ16-87（2001年版）

（4）《建筑钢结构焊接技术规程》 JGJ81-2002，JGJ82-2002

（5）《建筑结构制图标准》       GB/T50105-2001

（6）《建筑结构荷载规范》       GB50009-2002（2006版）

（7）《混凝土结构设计规范》     GB50010-2002

（8）《建筑抗震设计规范》       GB50011-2001

（9）《建筑地基基础设计规范》   GB50007-2002

（10）有关建筑和结构的标准图集

设计（论文）的预期结果

1.建筑设计成果

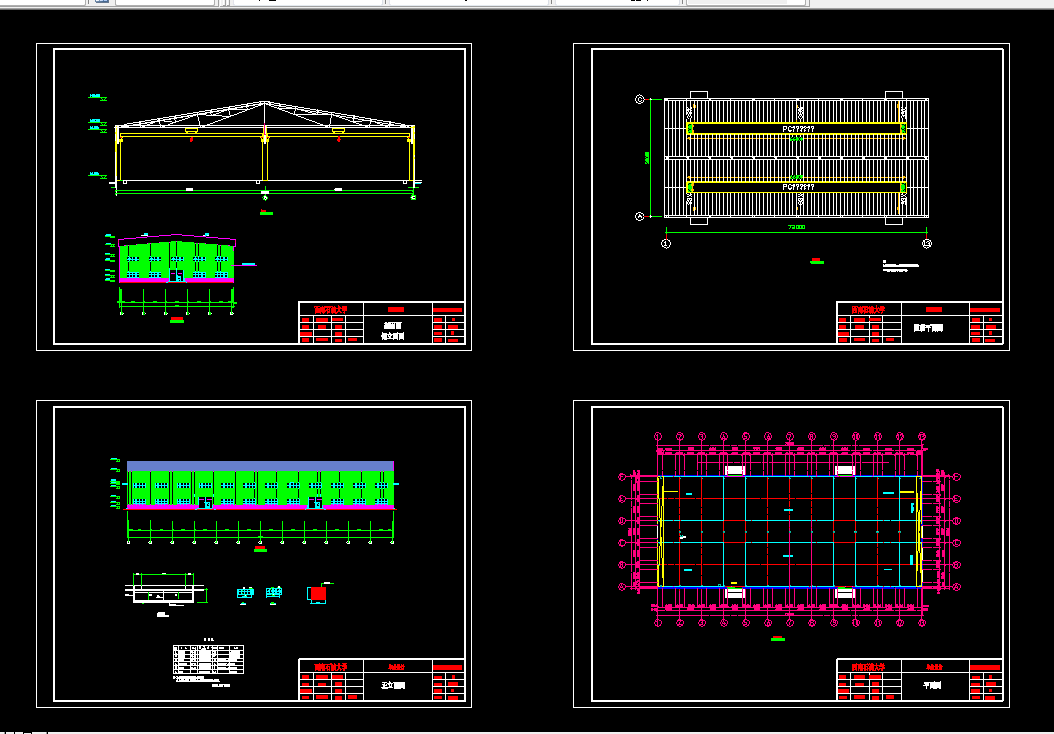

包括：建筑设计说明；总平面图；平面图；立面图：正立面，侧立面各一个；剖面图；节点详图：不少于5个，其中要求檐口和屋脊构造详图必做。

2.结构设计成果：

包括：计算书1份，计算书内容：主要承重结构的内力计算及设计；吊车梁设计；墙梁、檩条、抗风柱、牛腿设计。图纸内容：图纸目录；屋盖结构布置图；墙面结构布置图；刚架（或框架）结构施工图；屋架结构施工图；基础施工图；节点施工详图；吊车梁施工图。

3.其他成果

包括: 中英文摘要（不少于500字）→调研报告→开题论证报告→外文翻译译文（包括原文）→思想小结。

目    录

1工程概况…………………………………………………………1

1.1设计条件…………………………………………………… 1

1.2题型及要求………………………………………………… 1

2建筑方案设计说明………………………………………………2

3结构方案设计说明………………………………………………4

3.1屋架设计…………………………………………………… 4

3.2排架计算…………………………………………………… 5

3.3实腹柱设计………………………………………………… 5

3.4基础设计…………………………………………………… 6

4结构设计计算书…………………………………………………7

4.1檩条设计…………………………………………………… 7

4.1.1设计资料………………………………………………7

4.1.2荷载统计………………………………………………7

4.1.3截面选择………………………………………………7

4.1.4内力计算………………………………………………7

4.2屋架设计…………………………………………………… 9

4.2.1设计资料………………………………………………9

4.2.2屋架尺寸………………………………………………9

4.2.3支撑布置………………………………………………9

4.2.4荷载计算…………………………………………… 11

4.2.5内力计算…………………………………………… 12

4.2.6内力复核…………………………………………… 14

4.2.7对比分析…………………………………………… 22

4.2.8截面选择…………………………………………… 22

4.2.9节点计算……………………………………………28

4.3横向排架计算…………………………………………… 33

4.3.1设计资料……………………………………………33

4.3.2计算简图……………………………………………33

4.3.3计算单元……………………………………………33

4.3.4截面特征……………………………………………34

4.3.5荷载计算……………………………………………35

4.3.6内力计算……………………………………………38

4.3.7内力组合……………………………………………44

4.4实腹式柱设计…………………………………………… 46

4.4.1设计资料……………………………………………46

4.4.2边柱设计……………………………………………46

4.4.3中柱设计……………………………………………53

4.5基础设计………………………………………………… 60

4.5.1设计资料……………………………………………60

4.5.2边柱基础设计………………………………………60

4.5.3中柱基础设计………………………………………64

结论………………………………………………………………69

谢辞………………………………………………………………70

参考文献…………………………………………………………71

单层钢结构厂房设计

摘要：毕业设计以检验大学四年所学知识，积累工程设计经验为目的。正确理解和应用规范，根据钢结构厂房的特点，学会概念设计，然后合理确定建筑方案、结构方案，并掌握正确的设计计算方法。掌握钢结构厂房建筑设计的基本步骤，能够根据功能的要求，合理布置设计方案，实现总体布置、平面组合、立面造型、内部空间环境适用的设计效果，学会解决有关技术问题。设计初期，设计者进行了实地调研；中后期，根据现行《钢结构设计规范》（GB50017-2003）等相关资料并结合工程实际，采用极限状态设计方法完成了毕业设计。同时完成了建筑、结构施工图的绘制。利用结构力学求解器v2.0验算屋架内力；采用AutoCAD2004、天正建筑、3D3S、CECS等软件绘图。
