T020-哈尔滨市10层财贸金融大厦设计 下载积分：200　资料编号： T020

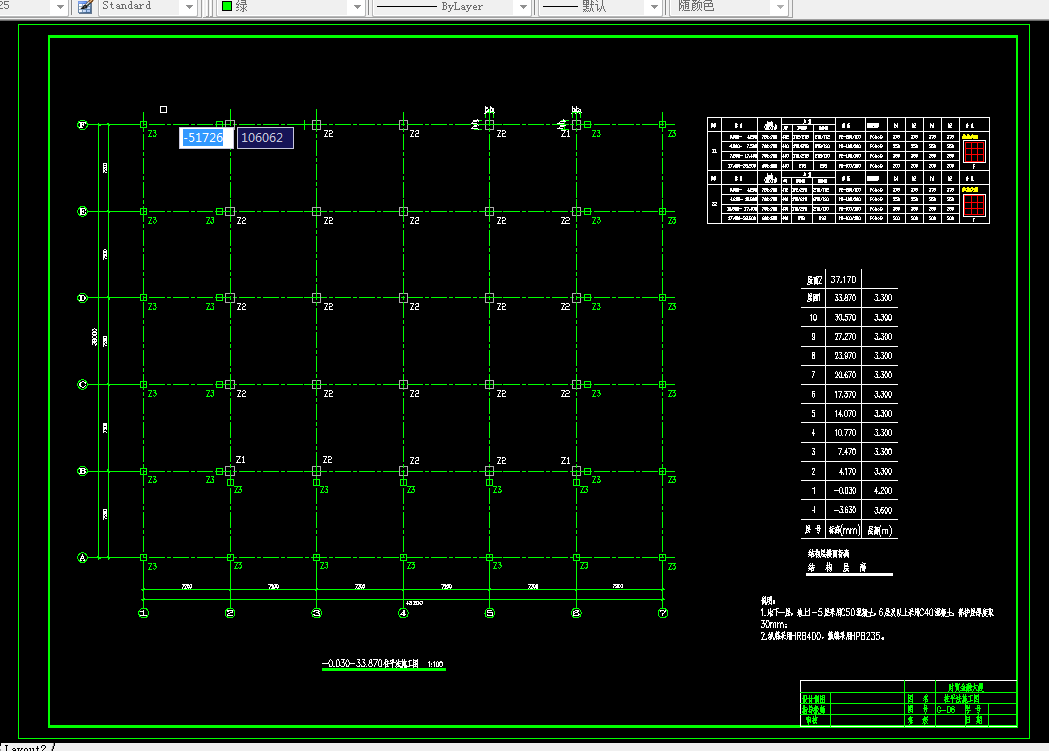

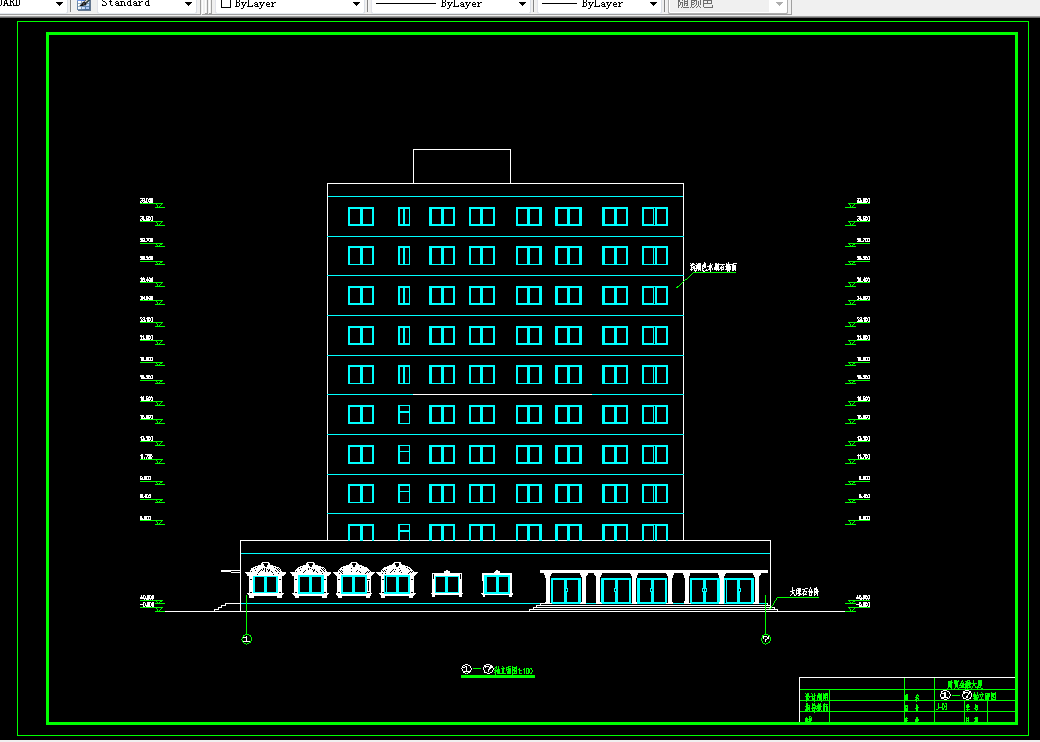

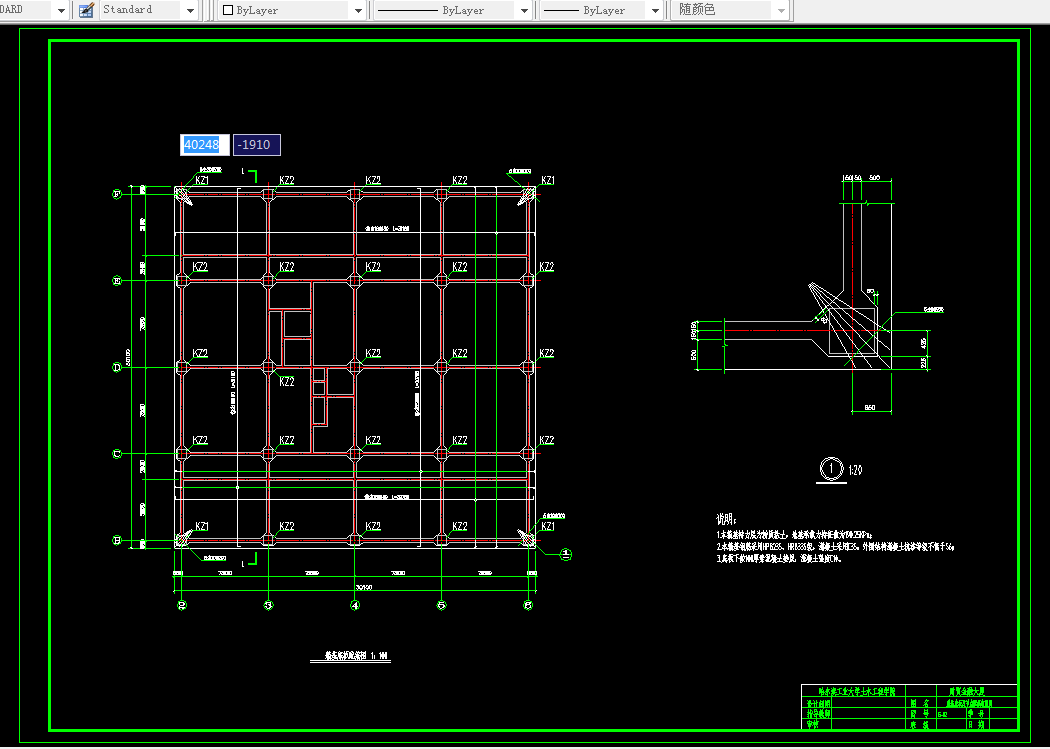

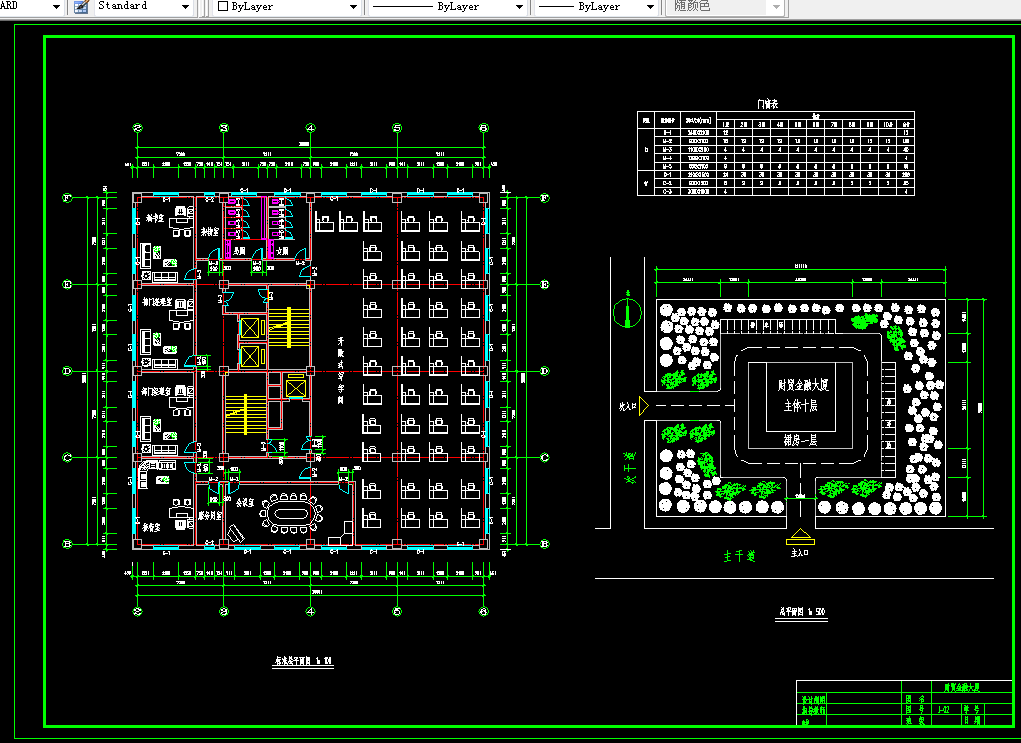

作品包括:

WORD版本说明书1份,共72页，约19000字

CAD版本图纸,共14张

摘要

本设计的主体部分为10层钢筋混凝土框架结构体系的财贸金融大厦，主要包括建筑设计和结构设计两大部分。

     建筑部分严格按照设计规范要求，并做到使用、安全、经济、美观的统一。平面布局充分利用框架结构布置灵活的特点，达到设计合理，使用方便。立面造型稳重大方，威严美观。结构部分是整个设计的主要部分，其中包括框架的设计，结构构件的设计及地基基础部分的设计。结构设计应以结构设计规范为依据。在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。接着计算竖向荷载（恒载及活荷载）作用下的结构内力，。 是找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋并绘图。框架主体部分的设计应满足抗震要求.并结合计算机校正手算结果，计算机上机采用PKPM程序。结构构件的设计主要包括柱，梁，双向板，楼梯，雨篷计算。基础设计部分采用箱形基础。

 关键词　 框架结构      框架       结构设计     抗震设计

目  录

摘要----------------------------------------------------

第1章 设计任务书-----------------------------------------

第2章 建筑设计部分---------------------------------------------------------

2.1 建筑平面设计--------------------------------------

2.1.1建筑总平面设计---------------------------------

2.1.2主要使用部分的平面设计--------------------------

2.1.3交通部分平面设计--------------------------------

2.1.4建筑平面组合设计------------------------------

2.1.5建筑剖面设计-----------------------------------

2.1.6层数-------------------------------------------

2.1.7剖面组合设计-----------------------------------

2.2建筑体型和立面设计----------------------------------

2.2.1体型设计---------------------------------------

2.2.2立面设计---------------------------------------

2.3建筑材料采用及建筑细部构造尺寸的确定----------------

2.3.1建筑结构材料-----------------------------------

2.3.2屋顶构造----------------------------------------

2.3.3厕所防水构造和门窗材料-------------------------

2.3.4地面散水--------------------------------------

2.4设置楼梯、电梯建筑构造-----------------------------

2.4.1楼梯构造---------------------------------------

2.4.2电梯构造--------------------------------------

2.5防火设计------------------------------------------

2.6本章小结-------------------------------------------

第3章 结构设计及计算-------------------------------------------------------

3.1概述-----------------------------------------------

3.2截面尺寸估算---------------------------------------

3.2.1  梁板截面尺寸估算------------------------------

3.2.2. 柱的截面尺寸估算------------------------------

3.3水平风荷载作用下框架内力计算----------------------

3.4框架抗侧移刚度计算---------------------------------

3.4.1.梁柱线刚度Io计算------------------------------

3.4.2. D值-------------------------------------------

3.5 水平地震作用计算----------------------------------

3.6 荷载汇集-------------------------------------------

3.6.1 竖向荷载---------------------------------------

3.6.2.荷载汇集---------------------------------------

3.7 框架工作-------------------------------------------

3.7.1水平荷载作用下框架的层间侧移-------------------

3.7.2确定柱的反弯点高度比Y--------------------------

3.7.3计算柱端弯矩和剪力-----------------------------

3.7.4计算梁端弯矩和剪力-----------------------------

3.8竖向荷载作用下框架内力计算-------------------------

3.8.1计算轴线间框架梁的均布荷载---------------------

3.8.2 框架的力矩分配--------------------------------

3.8.3 框架的弯矩叠加调幅-----------------------------

3.8.4框架的剪力计算---------------------------------

3.8.5 框架柱的轴力计算-------------------------------

3.9荷载组合-------------------------------------------

3.9.1梁的荷载组合-----------------------------------

3.9.2柱的荷载组合-----------------------------------

3.10框架梁截面设计配筋计算----------------------------

3.10.1 梁的正载面受弯配筋计算------------------------

3.10.2 梁的斜截面受剪配筋计算----------------------

3.11 框架柱配筋设计 ----------------------------------

3.11.1柱的纵筋配置---------------------------------

3.11.2柱箍筋计算-----------------------------------

3.12板的配筋-----------------------------------------

3.12.1荷载计算-------------------------------------

3.12.2 内力计算-------------------------------------

3.13楼梯计算-----------------------------------------

3.13.1梯段板计算-----------------------------------

3.13.2平台板计算-----------------------------------

3.13.3平台梁---------------------------------------

3.14雨篷的设计---------------------------------------

3.15.节点设计----------------------------------------

3.16本章小结-----------------------------------------

第4章 基础设计---------------------------------------------------------------

4.1基础选择和基础埋深计算---------------------------

4.2.箱型尺寸-----------------------------------------

4.3基础水平截面积计算--------------------------------

4.4地基变形验算-------------------------------------

4.5结构计算------------------------------------------

4.5.1荷载设计值------------------------------------

4.5.2底板计算--------------------------------------

4.5.3顶板计算--------------------------------------

结论---------------------------------------------------

参考文献-----------------------------------------------

第1章 设计任务书

建筑工程专业毕业设计任务书

一． 项目名称：财贸金融大厦

二． 项目地点：哈尔滨

三． 项目简介：本工程项目为以银行、办公为主的综合性建筑。

建筑规模：建筑面积10000㎡左右（设计允许误差±5%）

建筑类别：二类建筑

四． 基本要求

1. 认真贯彻“适用、经济、安全、美观”的设计原则；

2. 进一步掌握建筑设计内容、方法和步骤，充分考虑影响设计的各种因素；

3. 明确建筑与结构的关系；

4. 了解和运用有关设计规范和规程；

5. 认真选择结构形式及进行合理的结构布置，掌握高层结构的计算方法和构造要求；

6. 撰写毕业设计论文及绘制施工图。

五.设计条件

1.自然条件

a. 地势平坦

b.土壤冻结深度：-1.9m

c.场地土质条件与地基承载力：见地质资料，场地土类型为Ⅱ类，地面粗糙度为c度

d.防震设防要求：按7度考虑

2.设备条件

a.给水、排水、供热、煤气、电力等与城市系统联网（设计时不用考虑）

b.电梯依据设计和防火规范要求设置

3.建筑层数和层高

a.层数：10层

b.层高：首层层高3.6-5.0m，标准层层高3.0-3.3m

4.房间组成和面积要求

（1）营业部

a.营业大厅：400㎡

b.值班：15㎡

c.保卫：15㎡

d.接待：15㎡

e.业务办公：15㎡（五间）

f.金库：100㎡

g.票据库：50㎡

h.公共卫生间：面积按规范要求标准计算

i.会议室：50㎡

j.更衣室：15㎡（两间）

k．杂物库：10㎡

（2）办公部分

a. 写字间：开敞式

b.部门经理室：30㎡（每层两间）

c. 接待室：30㎡（每层一间）

d.秘书室：30㎡（每层一间）

e.会议室：60㎡（每层一间）

f.服务员室：15㎡（每层一间）

g.卫生间：15㎡“（每层男女各一间）

h.物库：10㎡（每层一间）

（3）其它

a.防控制室：30㎡

b.备用房：设于地下室

六、设计内容

1 建筑部分

（1）总平面图                            1：500

（2）首层平面图                          1：100—150

（3）标准层平面图                        1：100

（4）剖面图（1—2个）                   1：100

（5）立面图（1—2个）                   1：100

（6）主要节点构造详图（3—4个）         1：5—1：20
