T024-江苏省某六层综合楼设计5800平米 下载积分：150　资料编号： T024

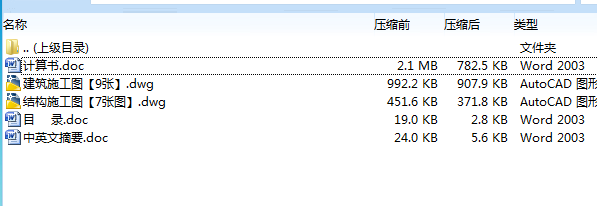

作品包括:

WORD版本说明书1份,共103页，约22000字

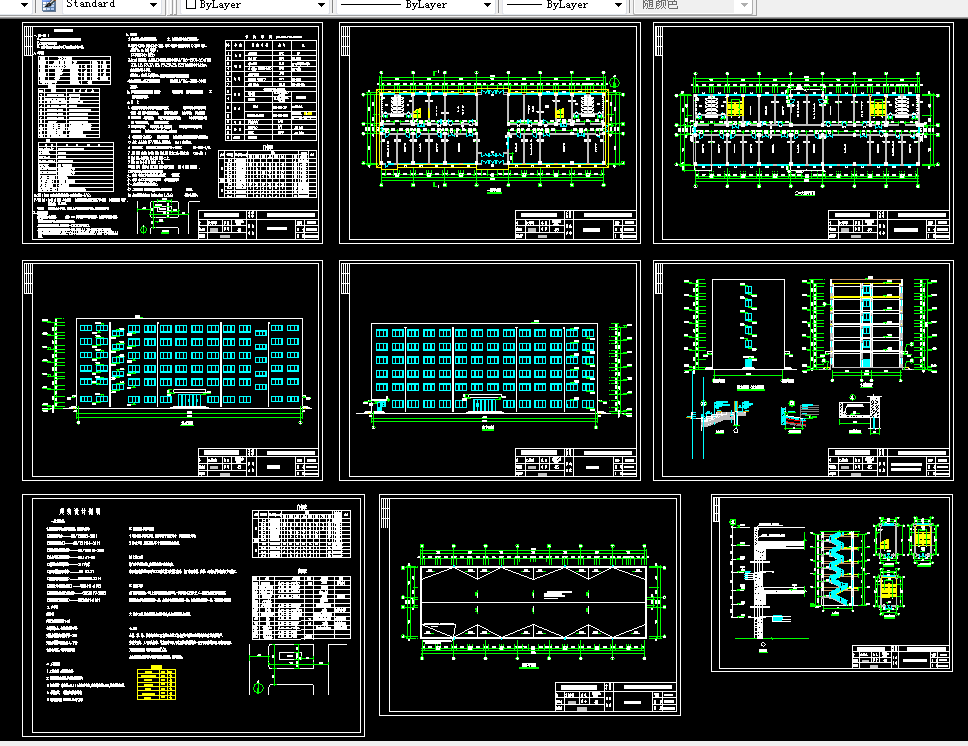

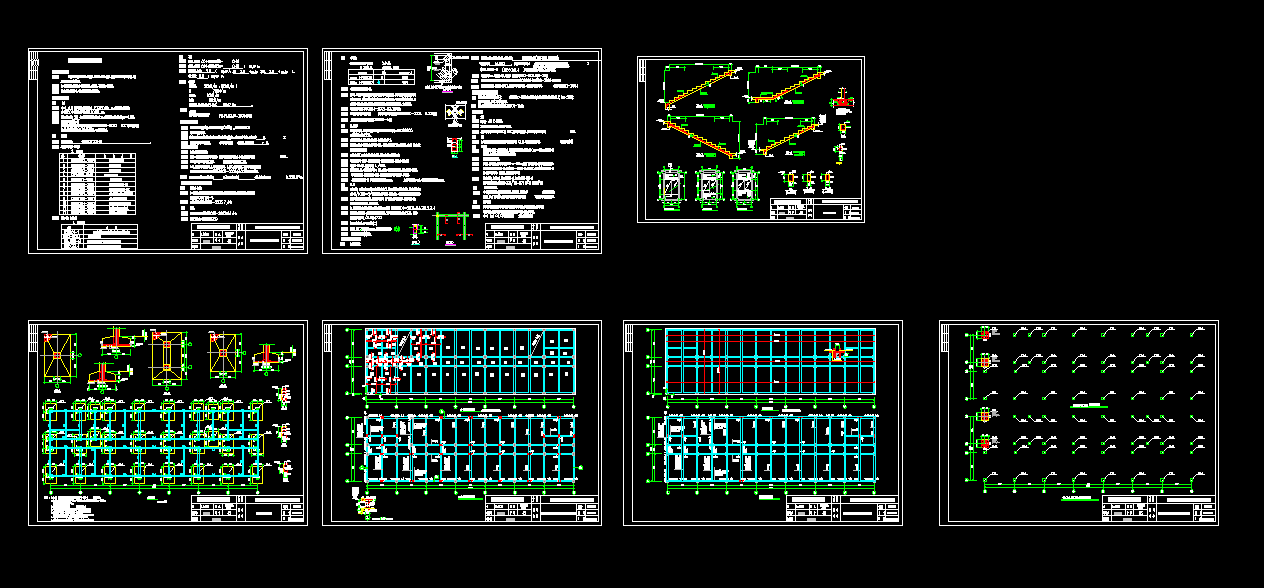

CAD版本图纸,共16张

容摘要

本设计主要进行了结构方案中横向框架2、3、7、8轴框架的抗震设计。在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。接着计算竖向荷载（恒载及活荷载）作用下的结构内力，。 是找出最不利的一组或几组内力组合。 选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计。完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。

关键词： 框架    结构设计    抗震设计

目    录

第一部分：工程概况……………………………1

第二部分：重力荷载代表值的计算……………5

第三部分：框架侧移刚度的计算………………17

第四部分：横向水平荷载作用下框架结构的内力和侧移计算…………………………………… 19

第五部分：竖向荷载作用下框架结构的内力计算……………………………………………… 29

第六部分：截面设计……………………………56

第七部分：楼板设计……………………………70

第八部分：楼梯设计……………………………88

第九部分:基础设计……………………………92

第十部分：致谢………………………………101

第一部分：工程概况

一、建筑地点：江苏省金湖县

二、建筑类型：六层综合楼，框架填充墙结构。

三、建筑介绍：建筑面积5893.36平方米，楼盖及屋盖均采用现浇钢筋混凝土框架结构，楼板厚度取100mm，填充墙采用蒸压粉煤灰加气混凝土砌块。

四、门窗使用：大门采用玻璃门，其它为木门，窗为铝合金窗。

五、地质条件：经地质勘察部门确定，此建筑场地为二类近震场地，设防烈度为7度。

六、柱网与层高：本综合楼采用柱距为7.2m的内廊式小柱网，边跨为7.2m，中间跨为2.4m，层高取4.2m和3.3m，如下图所示：
