T030-河北省秦皇岛某五层框架旅馆设计6000平米 下载积分：150 资料编号： T030
2.填写金额：150
3.添加备注，填写资料编号：
会有专人在15分钟内把资料发到您邮箱
备注：如果付款忘记填写资料编号，则发邮件时附带您的交易明细截图即可。
请耐心等待，如超过30分钟还没收到，请联系客服QQ：2363701252
作品描述
作品包括:
WORD版本说明书1份,共104页，约24000字

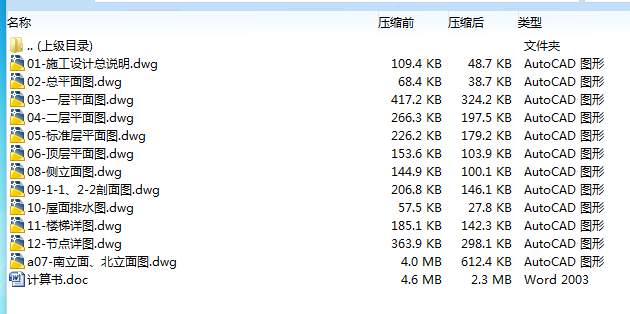

CAD版本图纸,共12张
目录 1
前言 1
第一部分 设计任务书 2
1 设计题目 2
2 设计目的及要求 2
3 建筑功能及要求 2
3.1 建筑功能要求 2
3.2 建筑等级 3
3.3 规划及其他要求 3
3.4 结构类型及布置 3
4 建筑基本技术条件及设计要求 3
4.1 建筑基本技术条件 3
4.2 气候条件 3
4.3 工程地质条件 4
5 设计内容图纸及归档要求 4
5.1 建筑部分 4
5.2 结构部分 4
5.3 图面要求 5
5.4 归档书写要求 5
第二部分 中英文摘要 6
第三部分 建筑设计说明 8
6 总平面图设计 8
7 建筑平面设计 9
7.1 客房区的布置 9
7.1.1 客房功能说明 9
7.1.2 房间的门窗 9
7.2 辅助使用房间 10
7.2.1 卫生间 10
7.2.2 服务室 10
7.2.3 洗衣房 10
7.3 交通联系部分 10
7.3.1 楼梯 10
7.3.2 走廊 10
7.3.3 出入口及门厅 10
8 建筑空间和立面设计 10
8.1 层数层高 10
8.2 建筑立面设计 11
第四部分 结构设计计算 12
9 工程概况 12
9.1 工程简介 12
9.2 框架结构承重方案的选择 13
9.3 框架结构的计算简图 13
9.4 梁、柱截面尺寸的初步选择 14
10 框架侧移刚度的计算 16
10.1 横梁线刚度 的计算 16
10.2 纵梁线刚度 的计算 16
10.3 柱的线刚度 的计算（ ） 16
10.4 各层横向侧移刚度的计算（D值法） 16
10.5 各层纵向侧移刚度的计算（D值法） 19
11 重力荷载代表值的计算 21
11.1 资料准备： 21
11.2 重力荷载代表值的计算 22
12 横向水平荷载作用下框架结构的内力和侧移计算 28
12.1 横向自振周期的计算 28
12.2 多遇水平地震作用及楼层地震剪力的计算 28
12.3 多遇水平地震作用下的位移验算 30
12.4 水平地震作用下的框架内力计算 31
13 风荷载作用下框架结构的内力及侧移的计算 37
13.1 风荷载作用下的侧移计算 37
13.2 风荷载作用下的内力计算 38
14 竖向荷载作用下框架结构的内力计算 43
14.1 计算单元的确定 43
14.2 荷载计算 43
14.3 内力计算 48
15 框架结构的内力组合 59
15.1 框架梁的内力组合 59
15.2 框架柱的内力组合 64
15.3 框架柱端弯矩设计值的调整 65
15.4 框架柱端剪力组合和设计值的调整 67
16 截面设计 69
16.1 框架梁的截面设计 69
16.2 框架柱的截面设计 72
17 楼板设计 80
17.1 楼板类型及设计方法的选择 80
17.2 设计参数 80
17.3 弯矩计算 81
17.4 截面设计 83
18 基础设计 85
18.1 边柱独立基础 85
18.2 中柱联合基础 89
19 楼梯设计 93
19.1 设计参数 93
19.2 楼梯板计算 93
19.3 平台板的计算 94
19.4 平台梁的计算 95
致谢 97
参考文献 98
插图目录：

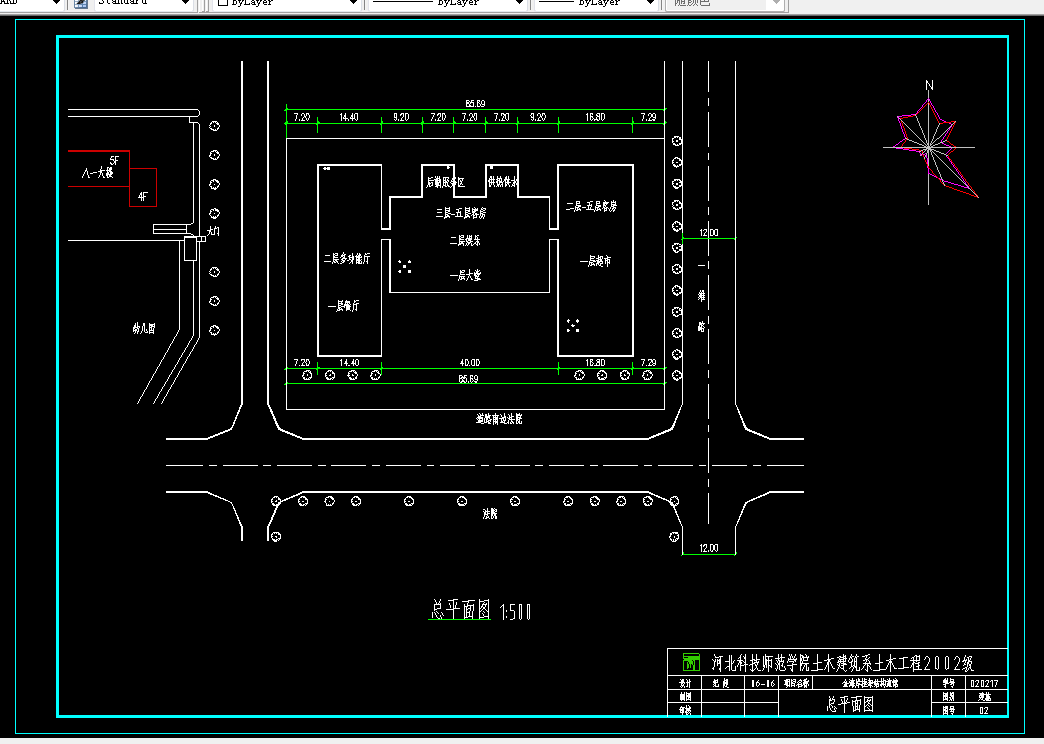

图 1 总平面图 8

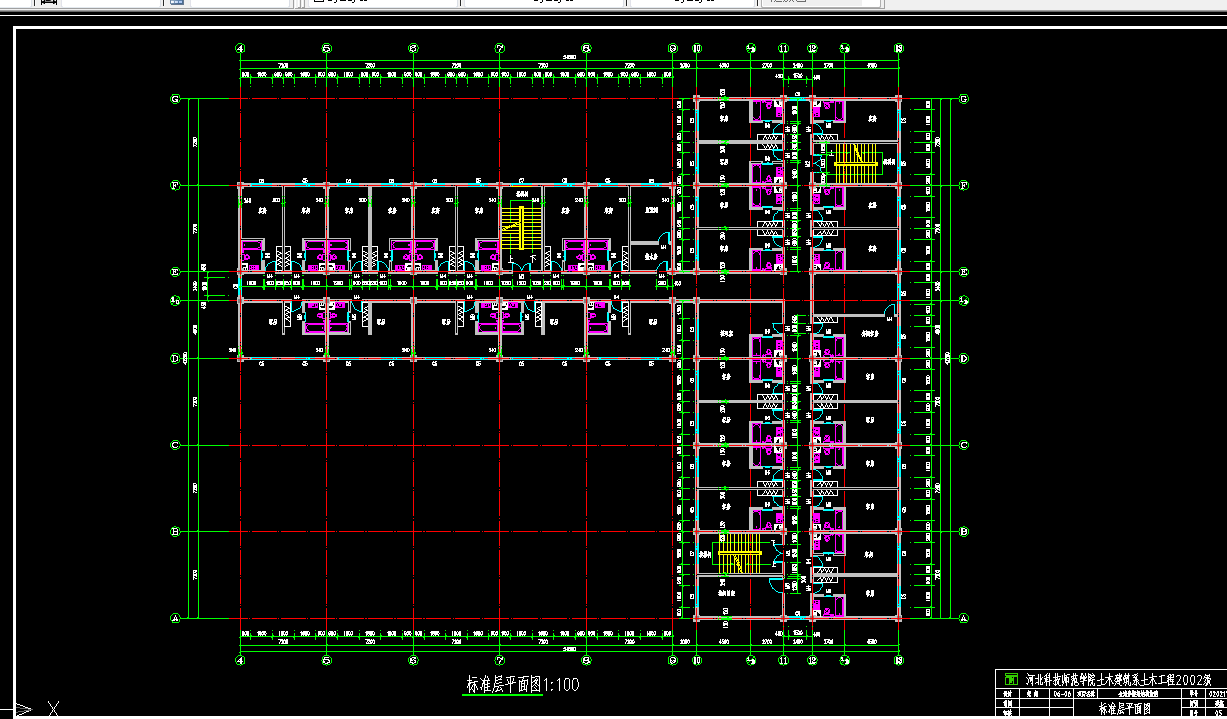

图 2 C区标准层平面图及房间布置图 9

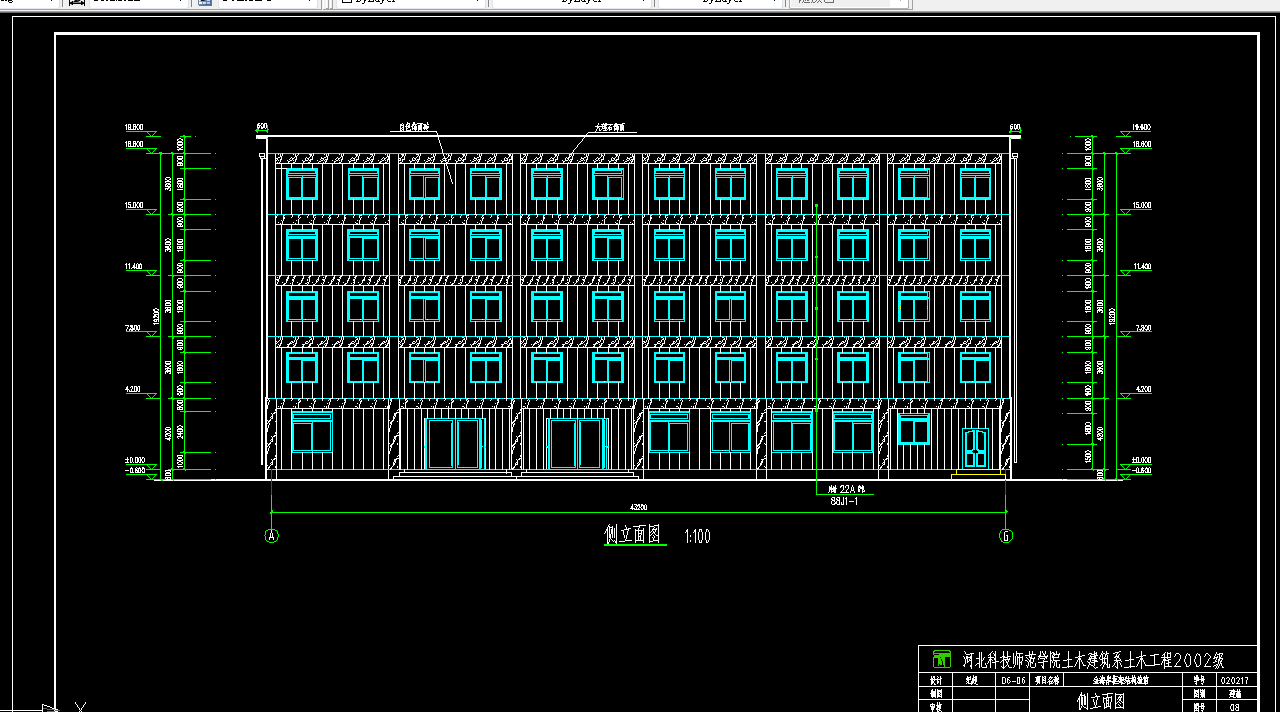

图 3 北立面图 11
图 4 南立面图 11
图 5 客房区柱网布置图 12
图 6 柱网计算简图 13
图 7 纵向框架结构体系 14
图 8 横向框架结构体系 14
图 9 层间重力荷载计算简图 27
图 10 地震剪力沿房屋高度的分布图 30
图 11 地震荷载作用下梁柱弯矩图 34
图 12 地震荷载作用下梁柱剪力图 35
图 13 地震荷载作用下柱轴力图 36
图 14 风荷载作用下梁端、柱端弯矩图 40
图 15 风荷载作用下梁端、柱端剪力图 41
图 16 风荷载作用下柱轴力图 42
图 17 计算单元简图 43
图 18 恒荷载作用下各层框架梁上的分布图 43
图 19 活荷载作用下各层框架梁上的荷载分布 45
图 20 恒荷载作用下各层框架梁上的荷载分布图 47
图 21 活荷载作用下各层框架梁上的荷载分布 48
图 22 恒荷载作用下力矩分配图 49
图 23 活荷载作用下力矩分配图 50
图 24 恒荷载作用下框架梁的弯矩图 51
图 25 恒载作用下框架柱的弯矩图 52
图 26 活载作用下框架梁弯矩图 53
图 27 活载作用下框架柱的弯矩图 54
图 28 恒荷载作用下V和N图 57
图 29 活荷载作用下V和N图 58
图 30 横向框架A柱柱端组合弯矩设计值的调整 66
图 31 B柱柱端弯矩调整 67
图 32 双向板结构布置及板带划分图 80
图 33 边柱独立基础配筋平面图、剖面图 87
图 34 楼梯结构平面布置图 93
插表目录：
表 1 梁截面尺寸表（ ） 15
表 2 梁、柱截面界面尺寸表（ ） 15
表 3 梁、柱线刚度计算表 16
表 4 横向框架梁的层间侧移刚度表 19
表 5 纵向框架梁的层间侧移刚度表 21
表 6 底层梁、柱重力荷载计算表 22
表 7 二～四层梁、柱重力荷载计算 25
表 8 结构顶点的假想侧移计算表 28
表 9 地震作用下各楼层水平地震作用及楼层地震剪力计算表 29
表 10 横向水平地震作用下的位移验算表 30
表 11 地震作用下各层柱端弯矩及剪力计算（边柱） 31
表 12 A、D轴柱反弯点计算 32
表 13 B、C轴柱反弯点计算 32
表 14 地震荷载作用下A、D轴柱端剪力和梁端、柱端弯矩计算 32
表 15 地震荷载作用下B、C轴柱端剪力和梁端、柱端弯矩计算 32
表 16 地震荷载作用下梁端剪力及柱轴力的计算 33
表 17 各层楼面处集中风荷载的标准值 37
表 18 横向2～5层D值计算 37
表 19 横向底层D值计算 38
表 20 风荷载作用下的框架楼层层间位移与层高之比计算表 38
表 21 风荷载作用下A、D轴柱端剪力和梁端、柱端弯矩计算 38
表 22 风荷载作用下B轴柱端剪力和梁端、柱端弯矩计算 39
表 23 风荷载作用下C轴柱端剪力和梁端、柱端弯矩计算 39
表 24 风荷载作用下梁端剪力及柱轴力的计算 39
表 25 横向框架恒载汇总表 46
表 26 横向框架活载汇总表 47
表 27 恒载作用下梁端剪力及柱轴力（KN） 55
表 28 活载作用下梁端剪力及柱轴力（KN） 55
表 29 各层梁的内力组合和梁端剪力调整结果如下表： 59
表 30 跨间最大弯矩计算结果表（KN.M） 61
表 31 横向框架A柱弯矩和轴力组合 64
表 32 横向框架B柱弯矩和轴力组合 64
表 33 横向框架A柱柱端组合弯矩设计值的调整 66
表 34 横向框架B柱柱端组合弯矩设计值的调整 67
表 35 横向框架A柱剪力组合与调整（KN） 68
表 36 横向框架B柱剪力组合与调整（KN） 68
表 37 梁的配筋计算见下表： 71
表 38 柱的剪跨比和轴压比验算 72
表 39 其它各层柱的配筋计算见下表： 76
表 40 按塑性铰线法计算弯矩表（KN?m）（1-4层楼面） 82
表 41 按塑性铰线法计算弯矩表（KN?m）（5层屋面） 83
表 42 按塑性铰线法计算的截面计算与配筋表 83
表 43 按塑性铰线法计算的截面计算与配筋表 84
表 44 基础顶面的力矩及轴力设计值 85
表 45 梯段板的荷载 93
表 46 平台板的荷载 94
表 47 平台梁的荷载 95
金海岸旅馆设计
在一个相当长的时期里，人们多把旅馆设计的着眼点放在“住”字上，旨在如何满足“睡眠”这一基本生理需求上考虑问题。于是，为数众多的旅馆模式单一，空间乏味，很难与城市总体规划目标相适应。旅馆不仅是旅客住宿的场所，也是旅客休闲度假的首选问题。如何把旅馆的建筑功能分区合理，以人为本，与自然和谐相称是旅馆建筑设计中十分重要的一方面。旅馆设计方案的选择，体现了建筑环境和人文环境相适应的设计理念。
6 总平面图设计
金海岸旅馆位于秦皇岛黄金海岸，为四级海滨旅馆。建筑面积6000 左右，主体高19.7 ，主体建筑5层，局部2层，分A区、B区C区三大功能区。旅馆1层大空间柱网布置，分设旅馆大堂、餐厅、超市。A区一层为大堂，二层为休闲娱乐设施；B区一层为餐厅，二楼为多功能厅和休闲酒吧；C区一楼为超市，以上部分为客房。建筑总平面图如图1所示。旅馆靠近海岸，考虑日照和风向的影响，建筑体型设计成“工”字型，不但满足建筑面积达、采光要求高的设计要求，而且外形朴素大方。根据抗震及建筑构造要求,设置两个变形缝，A、B分区处，A、C分区处，缝宽50mm，基础断开，一缝多用，同时满足建筑的均匀沉降、温度变形和抗震设防要求。
第一部分 设计任务书
1 设计题目
设计题目：《框架旅馆》设计目的和要求
2 设计目的及要求
设计目的：通过本毕业设计，培养综合运用所学的基础理论和专业知识分析和解决土木建筑工程设计问题的能力，同时也培养理论联系实际及动手能力，养成严、求实、创新的科学作风及调查研究、查阅资料、综合分析的能力，为具有土木工程技术人员所必备的基本素质打下坚实的基础。
具体要求：
（1） 坚持“适用、安全、经济、美观”的设计原则。
（2） 掌握与本设计有关的设计规范及有关规定，并会正确应用。
（3） 要求建筑设计部分设计方案合理、适用、美观。结构部分合理选择结构形式，掌握框架结构的计算方法及结构要求。
（4） 培养绘制施工图的能力，图纸不仅达到数量要求，而且要确保质量。建筑功能及要求。
3 建筑功能及要求
拟建本旅馆为永久性建筑，建筑层数4～7层，总建筑面积约为6000 。
3.1 建筑功能要求
指导思想：坚持以人为本，在功能和结构上要分区合理，必须依据旅馆规模、类型、等级标准，根据旅馆基地环境条件及功能要求，进行平面组合、空间设计。在整个设计中，突出校园文化的人文特色，体现均质、优美、共享、有序的建筑特点。
建筑规模：本旅馆客房数量在50～70间左右，属中型旅馆规模。
布局描述：旅馆基本单元为双人标准间，采用标准双人床或两张标准单人床，每层楼设有管理室。二楼设有中型多功能厅，活动室以及工作人员工作与休息用房。
其他：旅馆一楼大厅采用玻璃幕墙，能进行良好的采光，增大视野范围。
3.2 建筑等级
耐久性II级，耐火等级2级
3.3 规划及其他要求
要求立面处理简洁大方，突出旅馆文化的人文特色，体现均质、优美、有序的建筑特点，符合城市总体规划要求。
3.4 结构类型及布置
结构型式：框架结构
4 建筑基本技术条件及设计要求
