T037-南京某高校五层教学楼结构设计 下载积分：150　资料编号： T037

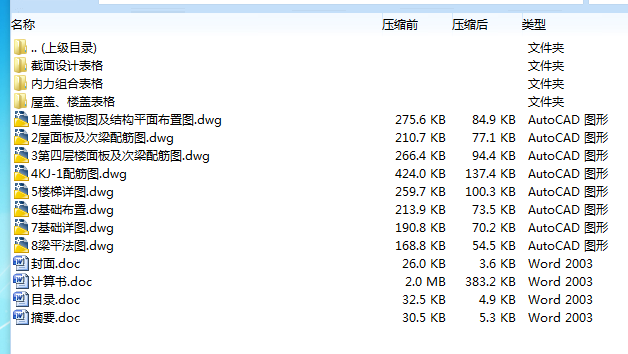

作品包括:

WORD版本说明书1份,结构说明书共80页，约15000字

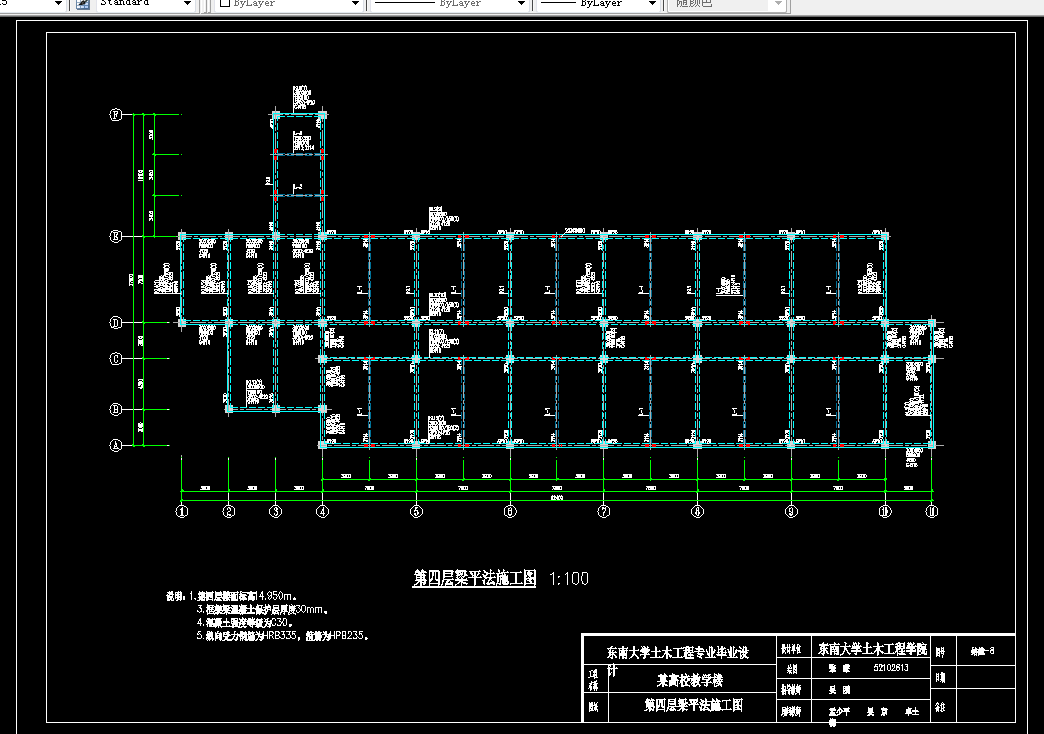

CAD版本图纸,共8张

多层钢筋混凝土框架结构设计

［摘要］ 本工程是南京某高校教学楼。为多层钢筋混凝土框架结构。共五层，底层层高4.2米，其他层层高均为3.6米。建筑物总高度为18.6米。

本设计书包括如下部分：

1． 工程概况；

2． 屋盖、楼盖设计；

3． 荷载计算；

4． 框架结构的受力分析、计算和设计；

5． 楼梯设计；

6． 桩基础设计。

本设计最终完成八张施工图。

［关键词］ 钢筋混凝土，框架，结构设计

目  录

摘要…………………………………………………………………………………Ⅰ

一 工程概况…………………………………………………………………………1

二 屋盖、楼盖设计…………………………………………………………………2

（一）屋盖……………………………………………………………………………2

（二）楼盖……………………………………………………………………………10

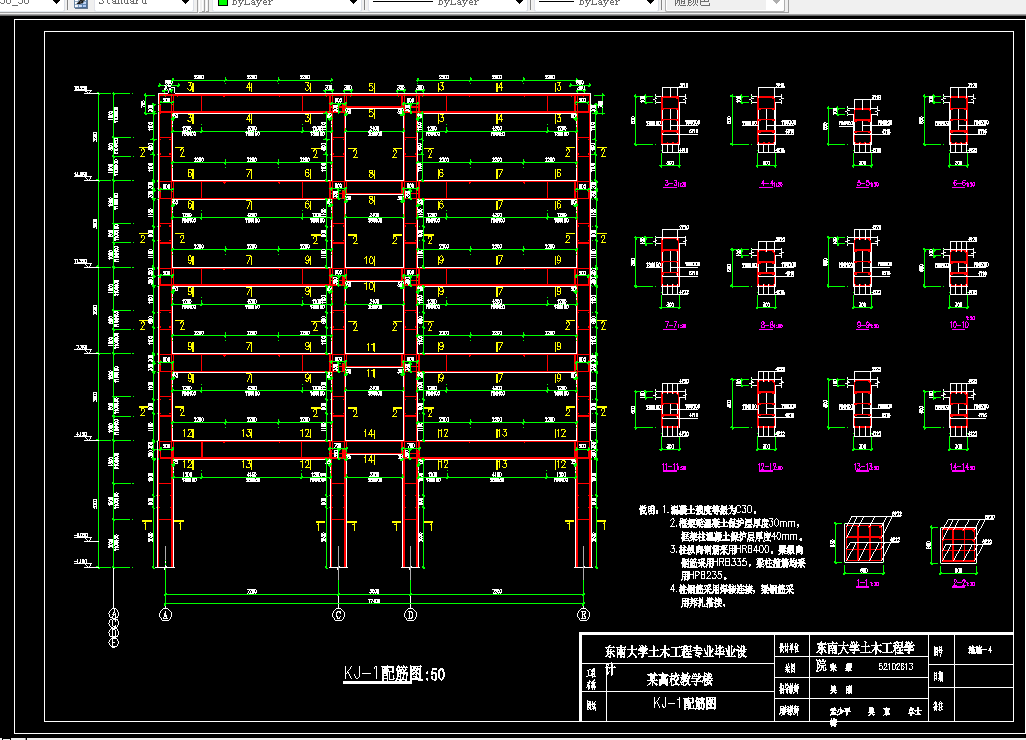

三 框架结构布置及计算简图………………………………………………………19

（一）梁柱尺寸………………………………………………………………………19

（二）计算简图………………………………………………………………………19

四 恒荷载内力计算…………………………………………………………………21

（一）恒荷载计算……………………………………………………………………21

（二）恒荷载作用下内力计算………………………………………………………22

五 活荷载内力计算（屋面布雪荷载）……………………………………………33

（一）活荷载计算……………………………………………………………………33

（二）活荷载作用下内力计算………………………………………………………33

六 活荷载内力计算（屋面布活荷载）……………………………………………42

（一）活荷载计算……………………………………………………………………42

（二）活荷载作用下内力计算………………………………………………………42

七 风荷载内力计算…………………………………………………………………51

（一）风荷载计算……………………………………………………………………51

（二）内力计算………………………………………………………………………52

八 地震作用内力计算………………………………………………………………55

（一）重力荷载代表值计算…………………………………………………………55

（二）水平地震作用计算……………………………………………………………56

（三）一榀框架内力计算……………………………………………………………59

九 内力组合…………………………………………………………………………62

（一）梁内力组合……………………………………………………………………62

（二）柱内力组合……………………………………………………………………66

（三）内力设计值汇总………………………………………………………………70

十 截面设计…………………………………………………………………………72

（一）梁截面设计……………………………………………………………………72

（二）柱截面设计……………………………………………………………………75

十一 楼梯设计………………………………………………………………………81

（一） 底层楼梯设计………………………………………………………………81

（二） 其他层楼梯设计……………………………………………………………84

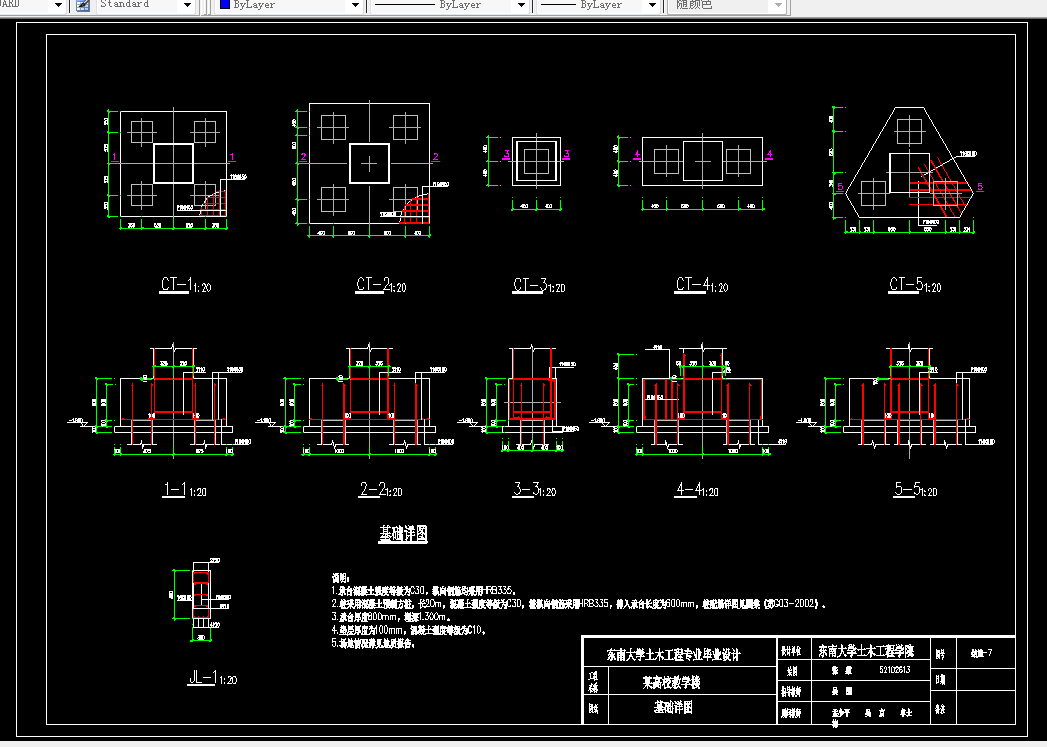

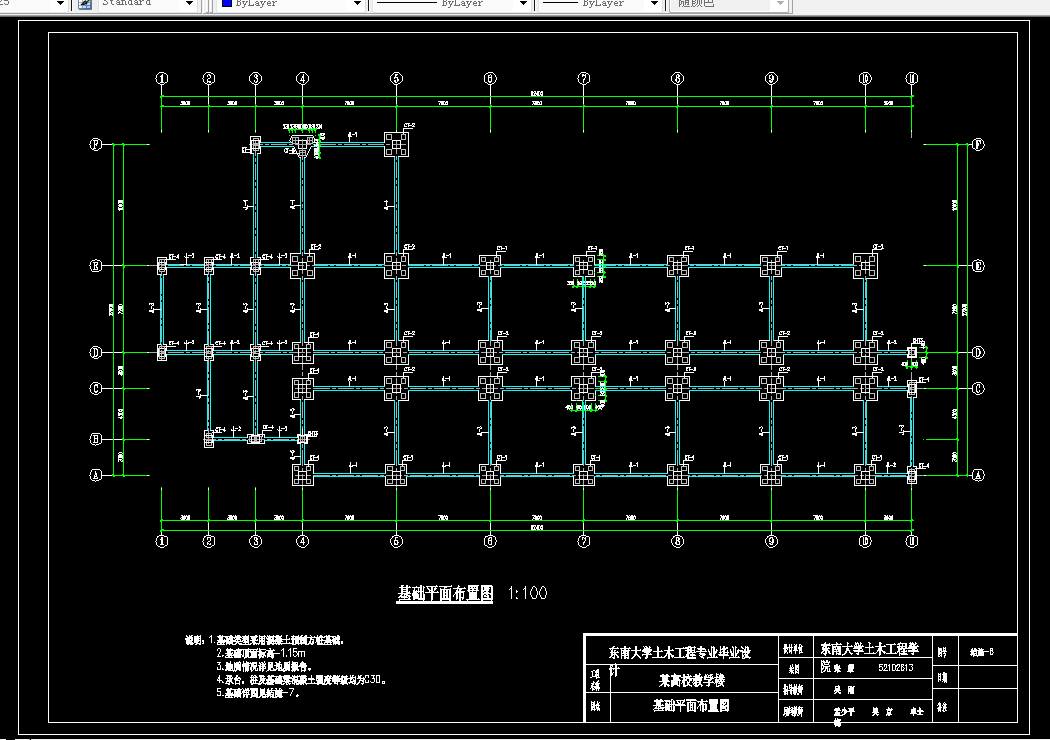

十二 基础设计………………………………………………………………………89

（一） 边柱基础……………………………………………………………………89

（二） 中柱基础……………………………………………………………………91

（三） 基础梁设计…………………………………………………………………93

致谢…………………………………………………………………………………95

参考文献……………………………………………………………………………96

一 工程概况

本工程为某高校教学楼。工程为五层现浇钢筋混凝土框架结构。屋面板顶面标高为18.6m。

工程所在地抗震设防烈度为7度，设计基本地震加速度为0.10g，设计地震分组为第一组，场地类别为Ⅱ类。

屋面做法：钢筋混凝土现浇板，20mm石灰砂浆抹底，20mm水泥砂浆找平，40～120厚（1%找坡）膨胀珍珠岩保温层，四层作法防水层（一毡二油上铺小石子）。

楼面做法：钢筋混凝土现浇板，20mm石灰砂浆抹底，20mm水泥砂浆找平，水磨石面层。

墙身做法：由普通砖砌筑而成，普通砖自重18kN/m3，厚度240mm。

门窗做法：门为木门，自重0.2 kN/m2，窗为钢窗玻璃窗，自重0.4 kN/m2。

风荷载标准值0.4kN/m2，雪荷载标准值0.65kN/m2。

活荷载：上人屋面均布活荷载标准值2.0kN/m2，楼面活荷载标准值2.0kN/m2。

本设计计算书包括屋盖、楼盖、框架主体结构、楼梯、基础等部分的计算和设计。
