T042-某三层办公楼设计[含施工组织设计] 下载积分：150　资料编号： T042

作品包括:

WORD版本说明书2份,结构计算书，共54页，约24000字，施工组织设计说明书一份，61页，25000字

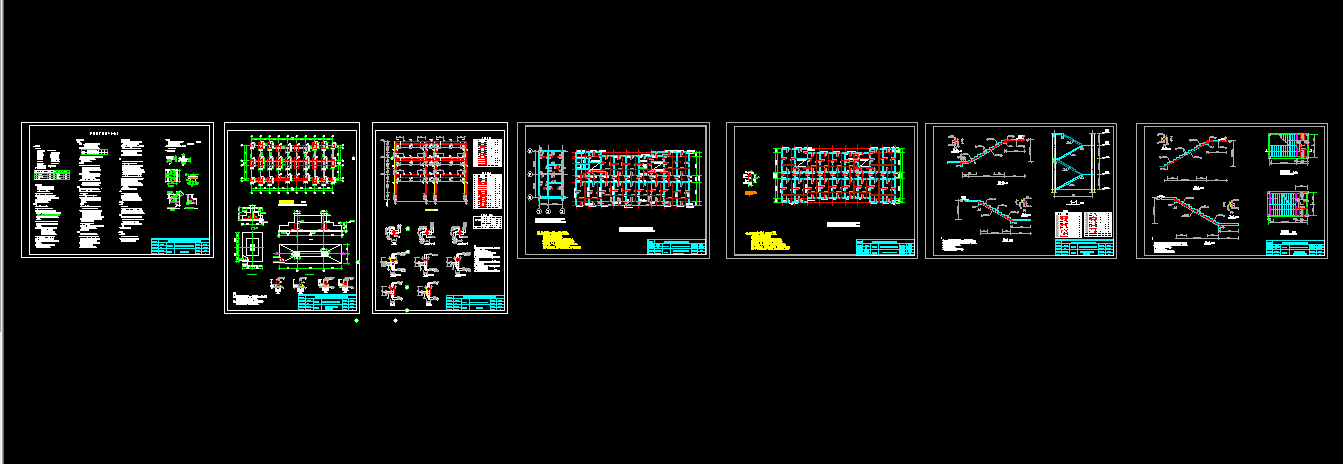

CAD版本图纸,共8张

目  录

第一部分  工程设计基本资料 1

第二部分 结构选型与布置 2

第一节 结构选型 2

第二节 构件截面尺寸确定 2

一  柱子截面估算 2

二  梁截面的计算及确定 3

三  楼板厚度确定 3

第三部分  各种荷载计算 3

第一节 楼面荷载标准值 3

一  恒载标准值： 3

二  活荷载取值： 3

第二节 线荷载标准值 5

第三节 风荷载的计算 7

第四节 地震荷载计算 7

一  重力荷载代表值GE 7

（一）顶层荷载计算 7

（二）标准层荷载计算 8

（三）底层荷载计算 10

二  结构基本自振周期T1 12

三  各层水平地震作用 12

第四部分  楼梯计算 13

一  荷载和受力计算 13

二  配筋面积计算: 15

三  配筋结果: 16

第五部分 基础设计 17

第六部分 PKPM设计成果图 21

第一部分  工程设计基本资料

一  基本设计资料

按给定的办公楼建筑施工图进行结构设计。拟建办公楼位于中等城市市郊，层数三层，气象及自然条件如下：

1、主导风向：夏季东南风，冬季东北风；

2、最大基本风压：0.55KN/m2；

3、温度：最热平均温度290C；

4、相对湿度：最热平均80%；

5、平均年总降水量1300mm。

二  结构设计资料

（一）水文地质资料

天然地面以下0.5m深度内为耕植土，天然重度为16KN/m3，以下为粘土层，天然重度为18KN/m3，其地基承载力特征值 ，该土层层厚约10m，可作地基持力层；该场地丰水期地下最高水位为地表以下6m。

（三）抗震设计资料

本工程所在城市位于抗震设防烈度7度区，设计基本地震加速度为0.10g，地基为Ⅱ类场地土，无液化土层，设计地震分组为第一组，阻尼比为0.05。

三  结构设计内容

（一）根据建筑施工图，进行结构平面布置。

1、楼屋盖采用现浇板，可根据需要布置成单向板或双向板。在设有较大隔墙处，一般要设承墙梁。

2、框架柱采用独立基础，底层非承重墙支承于室内地面以下的基础连梁或地下框架梁上，也可支承于局部加厚处理过的地面垫层上。

（二）材料

框架梁柱及其它梁受力主筋均用HRB335级钢，其余用HPB235级钢，柱下钢筋砼单独基础底板钢筋HPB235或HRB335级钢；

砼：梁板C20或C25，柱C25或C30，基础垫层C10。

砌体：采用MU7.5砼小型空心砌块，尺寸190×190×390；墙厚200mm。

砂浆：地面以下砌体用M5.0水泥砂浆，地面以上砌体用Mb5.0砌块专用砂浆。

（三）楼屋面活载标准值如下：

1、除会议室为2.5KN/ m2、资料室为3.5KN/ m2,储藏室为5.0 KN/ m2，其余办公室均为2.0KN/m2；

2、厕所、走廊：均取2.5 KN/m2；

3、楼梯：考虑兼做消防用途，取3.5 KN/m2；

目录

第一章  总说明 1

第一节  编制原则 1

第二节 本工程采用的技术规范 1

第二章  工程概况 2

第一节  工程基本情况 2

第二节  工程结构特点 2

第三节  施工条件概述 3

第三章 工程总体目标 3

第四章  施工准备 3

第一节  施工机械准备 3

第二节  施工物资准备 4

第三节  施工技术准备 5

第四节  劳动力组织准备 5

第五节  施工临时用电、用水准备 6

第五章   主要分部分项工程施工方案 7

第一节  主要分部工程施工流程 7

第二节 各分部分项工程专项施工方案 10

一、测量工程 10

二、土方工程 11

三、基础工程 12

四、脚手架 13

五、模板工程 15

六、钢筋工程 23

七、砼工程 26

八、砌筑工程 28

九、屋面工程 29

十、装饰工程 31

第六章  施工进度计划编制 38

第一节  各分部分项工作归并及分类 38

第二节  施工段的划分 38

第三节  各施工过程作业天数 38

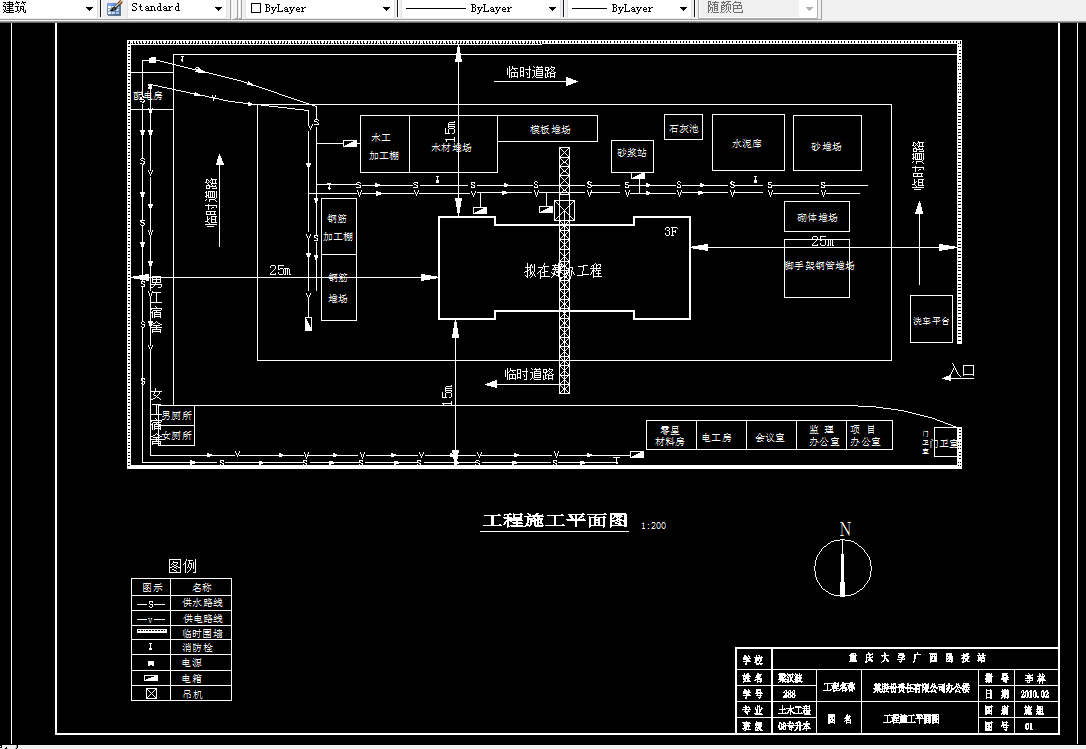

第七章 施工总平面布置 47

第一节  平面布置原则 47

第二节  垂直运输机械位置 47

第三节  各主要材料及构件堆场位置和尺寸 47

第四节  施工现场临时道路 48

第五节  施工临时建筑 49

第六节  临时水电管网布置 49

第八章 工程质量保证措施 49

第一节  建立和健全质量保证体系 49

第二节  工程质量总体保证措施 50

第三节  分部分项工程质量保证措施 51

第九章 安全及文明施工保证措施 53

第一节  安全保证措施 53

第二节  文明施工保证措施 54

第十章 文件资料及记录管理 54

附   录 56
