T043-四川省某医院五层门诊楼设计6200平米含施工组织设计 下载积分：200　资料编号： T043

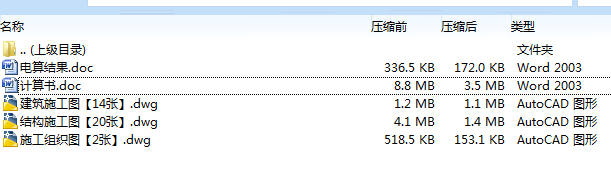

作品包括:

WORD版本说明书2份,结构计算书，共204页，约67000字

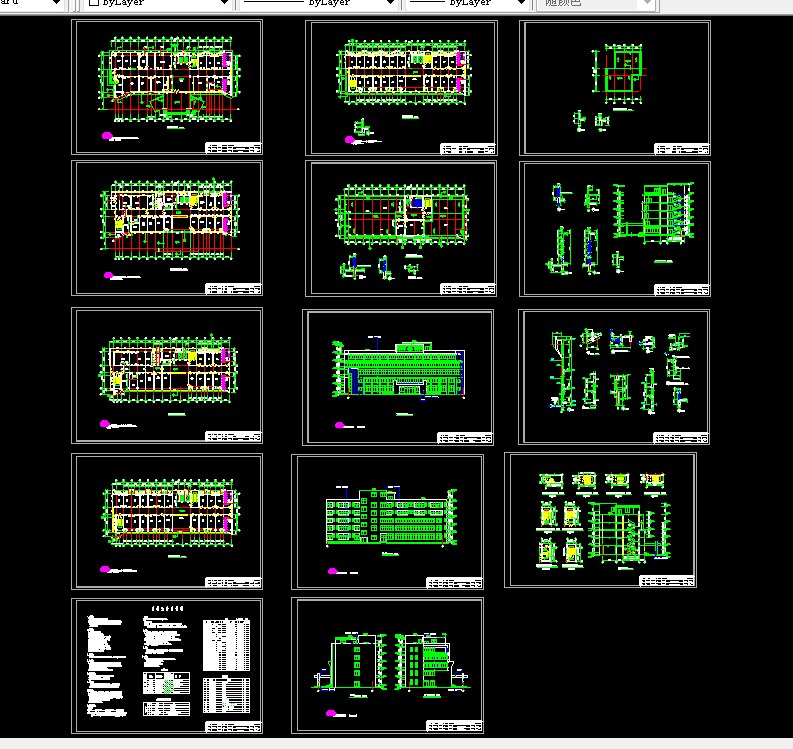

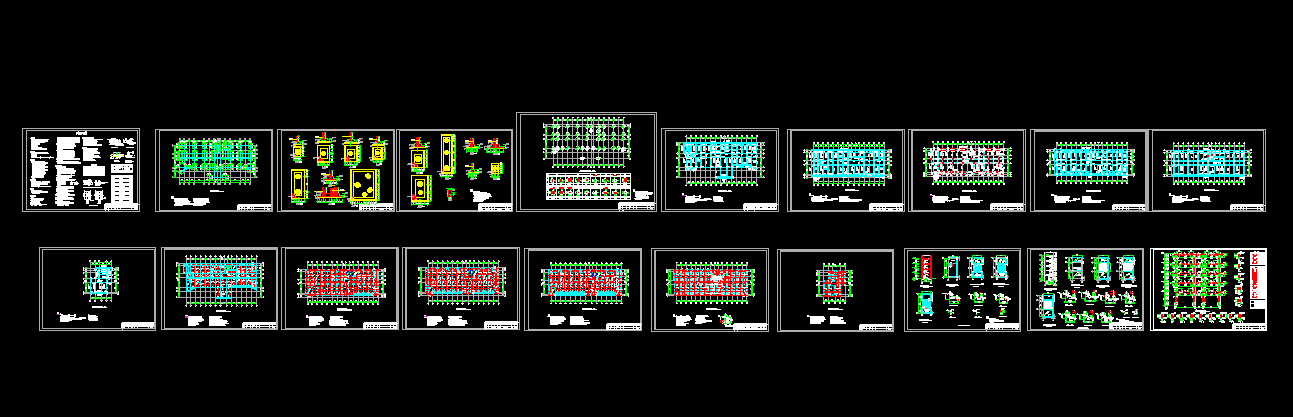

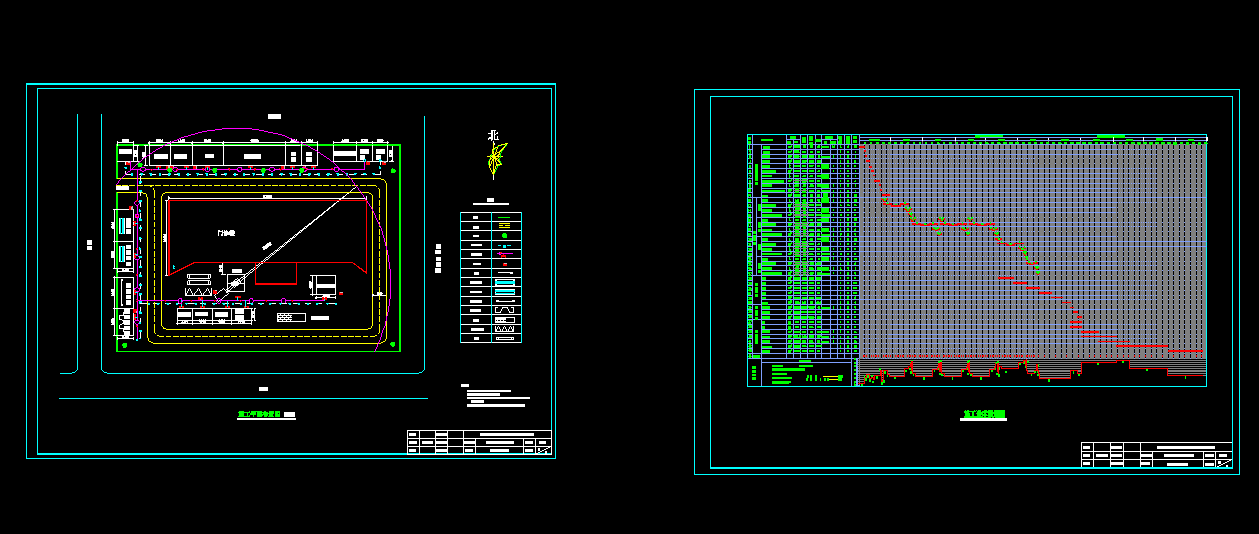

CAD版本图纸,共36张

南部县明德医院门诊楼设计

摘要：本次毕业设计的题目为南部明德医院门诊楼设计。设计内容包括建筑设计、结构设计、施工组织设计。该门诊楼坐落于城区中心，临近有其它的建筑，前有主干道路，交通非常方便。建筑层数为5层，建筑总高度22.6m，层高为3.4m，总建筑面积6207.5m2，底层占地面积为1045m2。此门诊楼采用的是钢筋混凝土框架结构，建筑抗震设防烈度为7度，抗震等级为三级，基础采用柱下独立基础，楼梯采用的板式楼梯。结构计算包括手算和电算两部分，其中手算部分的内容包括：一榀框架结构的计算，该框架相邻的楼板计算，框架下柱基的计算，楼梯计算。电算部分采用中国建筑科学院编制的PKPM结构设计软件进行整体三维空间分析计算，结合相应的结构构造要求，绘制结构施工图，写出相应的设计说明。根据工程特点和施工条件，确定了施工方案和施工方法，进行了施工组织设计和工程量计算，绘制了施工平面图。

通过这次毕业设计，将四年的专业知识进行了综合应用，使我的专业水平得到了提高。

关键字：土木工程；框架结构；抗震设计；施工设计；PKPM

目  录

第1章  绪  论 1

第2章  建筑设计 2

2.1  设计依据 2

2.2  规划设计 2

2.2.1  规划设计依据 2

2.2.2  规划指导思想 2

2.2.3  建筑说明 3

2.2.4  平面设计 3

2.2.5  立面设计 3

2.2.6  剖面设计 3

2.2.7  构造做法 3

第3章  结构设计 6

3.1  设计资料 6

3.1.1  工程位置情况 6

3.1.2  设计标高 6

3.1.3  楼面做法 6

3.1.4  屋面做法 6

3.1.5  卫生间做法 6

3.1.6  活荷载 6

3.2  结构选型 6

3.2.1  上部结构方案 6

3.2.2  下部结构方案 7

3.3  初估梁柱截面尺寸 7

3.3.1  梁截面初选。 7

3.3.2  柱截面初选 8

3.4  楼板的设计 8

3.4.1  楼板荷载 9

3.4.2  楼板配筋计算 10

3.5  横向框架在竖向荷载作用下的计算简图及内力计算 13

3.5.1  横向框架在竖向荷载作用下的计算简图 13

3.5.2  横向框架在竖向荷载作用下的内力计算 81

3.6  横向框架在水平地震作用下的内力和位移计算 98

3.6.1  各层重力荷载代表值计算 98

3.6.2  横向框架的水平地震作用位移计算 105

3.6.3  横向框架在水平地震作用下的内力计算 111

3.7  横向框架梁柱内力组合 118

3.7.1  一般规定 118

3.7.2  框架梁内力组合 119

3.7.3  框架柱内力组合 122

3.8  横向框架梁柱截面设计 128

3.8.1  框架梁截面设计 128

3.8.2  框架柱截面设计 135

3.9  楼梯设计 149

3.9.1  楼梯设计基本概要 149

3.9.2  楼梯设计 150

3.10 基础设计 155

3.10.1 基础设计值计算 155

3.10.2独立基础设计 157

第4章  施工设计 166

4.1  单位工程施工组织设计说明书 166

4.1.1  编制总说明 166

4.2.2  工程概况 167

4.2.3  施工准备工作 167

4.2  施工方案 171

4.2.1  施工测量 171

4.2.2  基础施工 172

4.2.3  主体结构施工 174

4.3  季节性施工措施 188

4.3.1  冬季施工 188

4.3.2  雨季施工 189

4.3.3  夏季施工 190

4.3.4  夜间施工 191

4.4  质量保证措施 191

4.4.1  组织措施 191

4.4.2  技术措施 191

4.4.3  降低成本措施 192

4.5  产品保护措施 193

4.6  文明施工保证措施 194

4.7  安全施工措施 194

4.8  常见质量通病防范措施 195

4.8.1  工程质量目标和质量方针 195

4.8.2  质量保证措施及实施 195

4.9  主要材料和施工机械设备计划 196

4.9.1  主要材料计划 196

4.9.2  施工机械和设备计划 196

结  论 198

致  谢 199

参考文献 200
