作品包括:

WORD版本说明书1份,结构计算书，共30页，约10000字

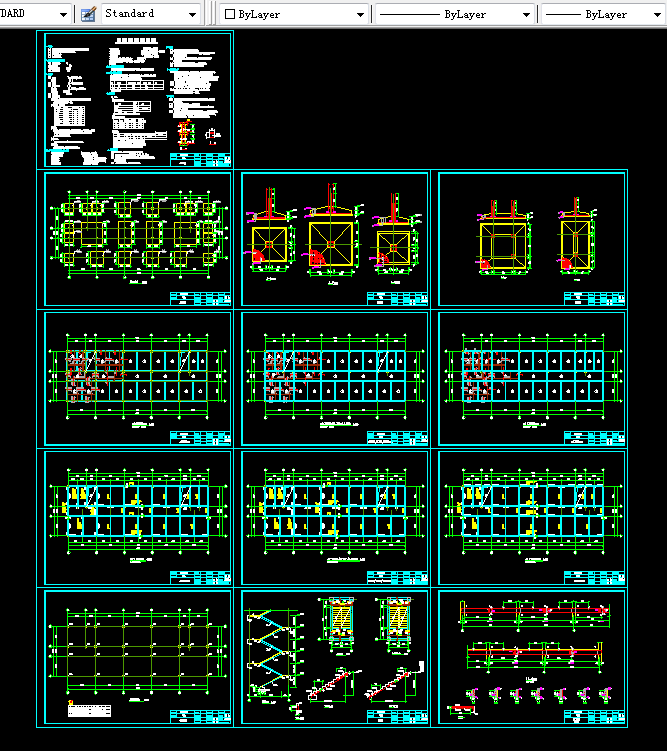

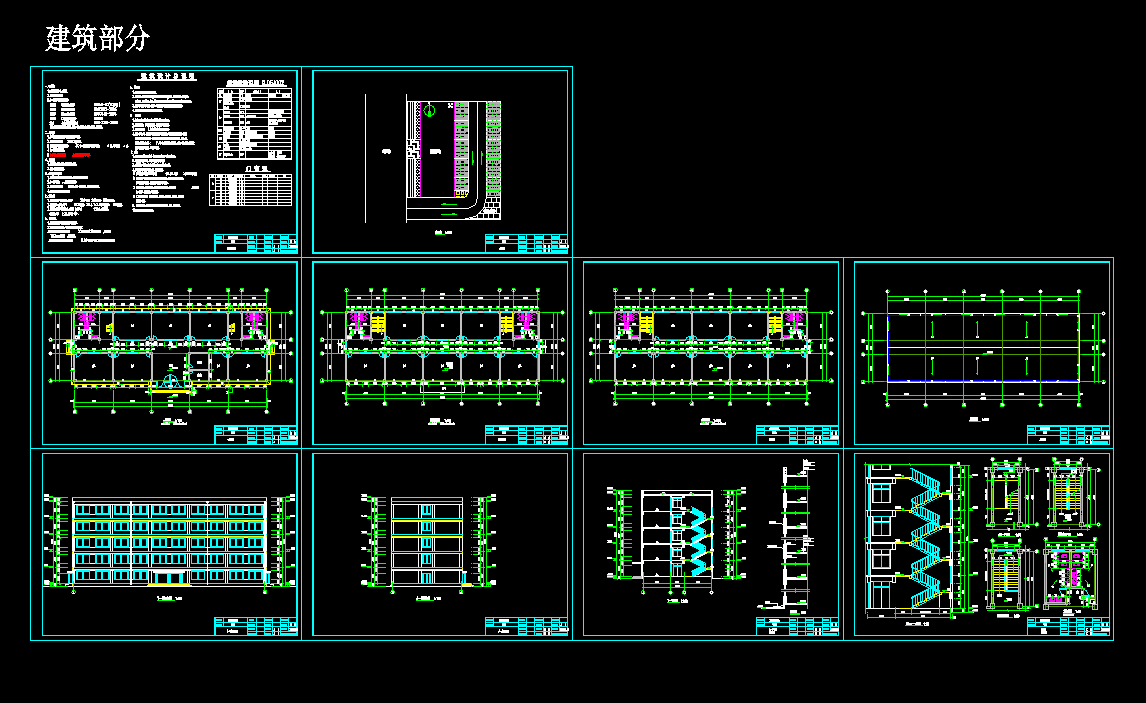

CAD版本图纸,共23张

目  录

摘要 3

1 前  言 4

2 建筑部分 5

2.1工程概况 5

2.2设计资料 5

2.3工程做法 8

2.4门窗 9

2.5设计依据 9

3 结构设计 10

3.1工程概况 10

3.1.1 工程简介 10

3.1.2 建筑设计概况 10

3.1.3结构设计概况 10

3.2设计资料收集，规范规程 11

3.2.1 资料 11

3.2.2 当地建设主管部门有关规定 11

3.2.3 规范手册 11

3.3标准荷载计算 11

3.3.1 屋面荷载标准值 11

3.3.2 楼面标准荷载 12

3.3.3 墙体标准荷载 12

3.4结构体系选择，结构布置 13

3.5截面尺寸估算 13

3.5.1 梁截面尺寸的确定 13

3.5.2 柱截面尺寸的确定 13

3.6计算简图与框架荷载计算 14

3.6.1 计算简图 14

3.6.2 线刚度计算 14

3.6.3 框架恒载、活载计算 15

3.6.4 风荷载计算 18

3.7 内力计算 19

3.7.1 竖向荷载作用下内力计算 19

3.8内力组合 20

3.8.1控制截面 20

3.8.2控制截面最不利内力类型 20

3.8.3控制截面最不利内力计算 20

3.9框架配筋计算 22

3.9.1混凝土结构设计有关规定 22

3.9.2梁配筋计算 22

3.9.3柱配筋计算 23

3.10基础设计 24

3.10.1柱基础设计 24

3.10.2基础 24

3.10.3确定基础底面尺寸 25

3.10.4验算基础高度 26

3.10.6计算底板受力钢筋 26

3.11构件设计 26

3.11.3楼梯设计 27

参考文献 30

摘要

本次设计是济南某某单位开发的临街商务写字楼设计主要进行的是结构设计部分。结构设计简而言之就是用结构语言来表达工程师所要表达的东西。结构语言就是结构师从建筑及其它专业图纸中所提炼简化出来的结构元素，包括基础、墙、柱、梁、板、楼梯、大样细部图等等。然后用这些结构元素来构成建筑物或构筑物的结构体系，包括竖向和水平的承重及抗力体系，再把各种情况产生的荷载以最简洁的方式传递至基础。

结构设计的阶段大体可以分为三个阶段：

(1)结构方案阶段：根据建筑的重要性，建筑所在地的抗震设防烈度，工程地质勘查报告，建筑场地的类别及建筑的高度和层数来确定建筑的结构形式，本工程采用的是框架结构；

(2)结构计算阶段：包括荷载计算、内力计算和构件计算；

(3)施工图设计阶段：根据上述计算结果，来最终确定构件布置和构件配筋以及根据规范的要求来确定结构构件的构造措施。

关键词： 结构设计；荷载计算；节点验算

1 前  言

本工程为济南某单位开发的临街商务写字楼，主要设计依据是毕业设计任务书，设计时主要以各种规范为标准，以安全可靠、经济为设计原则。

本设计的目的是综合应用所学的基础课、技术基础课及专业课知识和相应技能，来解决在具体的土木工程设计中所遇到的问题。

本设计的指导思想是根据设计任务书的要求和一些必要的基础资料，结合基地环境、技术条件和建筑设计的要求，对结构体系、总体布置、空间组合等进行合理的安排，然后再进行结构设计、构件设计和构造设计等具体结构设计。

本设计共有八大部分，即结构选型及布置、荷载统计、内力计算、内力组合、梁柱截面设计、基础设计、楼梯设计、楼板设计，包括一般钢筋混凝土框架结构工程的各主要计算过程。

结构设计是在建筑设计的基础上进行的，但在建筑方案的设计阶段就应考虑到主体结构方案。通过协调二者的关系，力争将合理的结构形式与建筑使用和美观需要统一起来。

建筑设计是在总体规划的前提下，根据任务书的要求综合考虑基地环境，使用功能，结构施工，材料设备，建筑经济及建筑艺术等问题。着重解决建筑物内部各种使用功能和使用空间的合理安排，建筑与周围环境，与各种外部条件的协调配合，内部和外表的艺术效果。各个细部的构造方式等。创造出既符合科学性又具有艺术性的生产和生活环境。

建筑物的结构形式应满足传力可靠，受力合理的要求。对于多层建筑结构，建筑面积不大，总建筑高度不到30米且考虑到其主要用途及经济合理性，选用钢筋混凝土框架结构形式。在结构设计过程中，考虑到横向抗侧刚度小，故采用横向承重方案，且框架的连接采用刚接。计算竖向荷载效应时采用分层法，计算水平荷载效应时采用D值法进行内力计算；在荷载组合时，考虑以可变荷载效应控制的组合和以永久荷载效应控制的组合方式；在活荷载计算过程中，采用最不利荷载法。内力组合后，取其最不利组合进行构件验算。之后进行内力组合，找出最不利的一组内力，进行构件配筋计算。楼板采用弹性理论设计。采用柱下独立基础， 并进行独立基础及联合基础的设计。此外，还进行了楼梯、雨蓬的设计计算。最后，依据计算结果，结合相应的结构构造要求，绘制结构施工图，写出相应的设计说明。

2 建筑部分

建筑设计是根据设计任务书，在满足总体规划的前提下，对基地环境、建筑功能、结构施工、建筑设备、建筑经济和建筑美观等方面做全面的分析，解决建筑物内部各种使用功能和使用空间的合理安排，建筑物与周围环境、与各种外部条件的协调配合，内部和外部的艺术效果，各个细部的构造方式，以及建筑与结构、设备等相关技术的综合协调等问题。最终使所设计的建筑物满足适用、经济、美观的要求。

2.1工程概况

工程名称：济南某写字楼

总建筑面积：2800m2

建筑长度：42m

建筑宽度：15m

建筑层数：5层

结构类型：框架结构

建筑高度及层高：总高度为18m,层高均为3.6m

2.2设计资料

2.2.1 设计概要

建筑设计是在总体规划的前提下，根据任务书的要求综合考虑基地环境，使用功能，结构施工，材料设备，建筑经济及建筑艺术等问题。着重解决建筑物内部各种使用功能和使用空间的合理安排，建筑与周围环境，与各种外部条件的协调配合，内部和外表的艺术效果。各个细部的构造方式等。创造出既符合科学性又具有艺术性的生产和生活环境。

建筑设计在整个工程设计中起着主导和先行的作用，除考虑上述各种要求以外，还应考虑建筑与结构，建筑与各种设备等相关技术的综合协调，以及如何以更少的材料，劳动力，投资和时间来实现各种要求，使建筑物做到适用，经济，坚固，美观，这要求建筑师认真学习和贯彻建筑方针政策，正确学习掌握建筑标准，同时要具有广泛的科学技术知识。

本设计的主要内容是写字楼的设计，作为一个工作空间设计，要在平面规划中自始至终遵循实用、功能需求和人性化管理充分结合的原则。在设计中，既结合办公需求和工作流程，科学合理的划分办公区域，也考虑员工与员工之间、不同区域之间的相互交流。材料运用简洁、大方、耐磨、环保的现代材料,在照明采光上使用全局照明,能满足教学的需要。经过精心设计,在满足各种教学需要的同时、又简洁、大方、美观、能充分体现出学校的形象与现代感。
