T051-哈尔滨市某三层小型商场设计2800平米 下载积分：150　资料编号： T051

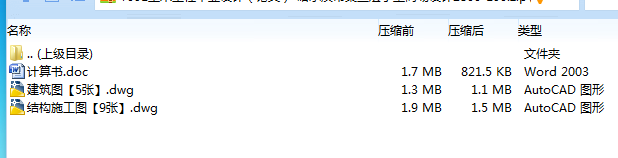

作品包括:

WORD版本说明书1份，共88页，约10000字

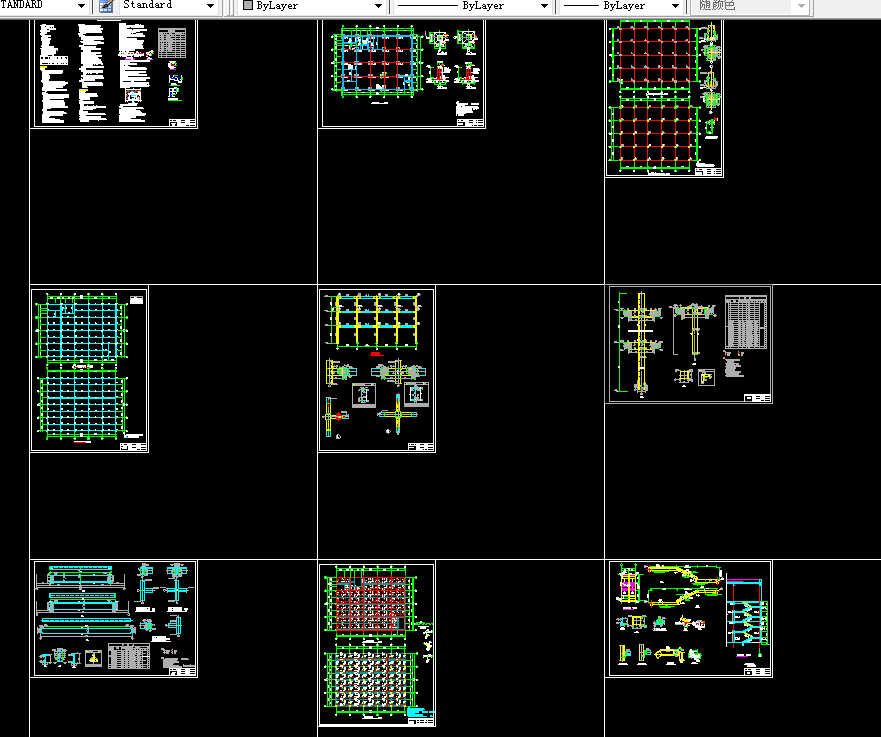

CAD版本图纸,共14张

1、 建筑设计

1.1设计依据

（1）《土木工程专业毕业设计任务书－某三层商场设计（方案一）》

（2）《办公楼建筑设计规范》

（3）《建筑设计防火规范》

（4）《民用建筑设计通则》

（5）《房屋建筑制图统一标准》

（6）《实用建筑设计手册》

（7）《房屋建筑学》

（8）《建筑构造设计资料集》

1.2工程概况 ：

1.2.1工程名称 哈尔滨市阿城区某三层小型商场

1.2.2工程位置哈尔滨市阿城区

1.2.3工程总面积 2820m2，主体3层，高15m，一层层高5.1m，二至三层层高4.5m。

1.2.4结构形式 钢框架。

1.2.5用地概况 整个场地四周为城市道路，地形平坦。

1.3 建筑设计特点

1.3.1设计特点

（1）平面设计

主要房间是各类建筑的主要部分，是供人们购物的必要空间，由于建筑物的类别不同，使用功能不同，对主要房间的设计也不同。但主要房间设计应考虑的基本因素仍然是一致的，即要求有适宜的尺寸，足够的使用面积，适用的形状，良好的采光和通风条件，方便的内外交通联系，合理的结构布置和便于施工等。因此，本建筑的柱网横向尺寸6.6m，纵向尺寸6.6m

（2）立面设计

立面设计力求达到主体造型与城市环境相协调，充分体现商场建筑的风格特点，主要采用灰白色外墙涂料，以体现商场的庄重感。为了满足采光和美观要求，设置了大面积的玻璃窗。

2.1 构造做法

2.1.1屋面做法

①40厚C15细石混凝土保护层

② SBC120防水卷材

③20厚水泥砂浆找平层

④100厚挤塑苯板双层保温

⑤1:8水泥膨胀珍珠岩找坡3%最薄处40厚

⑥ 20厚1:2.5水泥砂浆找平层

⑦现浇钢筋混凝土板

⑧1厚压型钢板

2.1.2楼面做法

①20厚磨光花岗岩面层

②40厚1：2.5水泥砂浆找平层

③100厚现浇钢筋混凝土楼板

④1厚压型钢板

2.1.3外墙面做法

①白色涂料

②标准网格布

③抹面胶浆4厚

④加强网格布

⑤抹面胶浆6厚

⑥100厚聚苯板用锚栓锚固在陶粒砌块墙上

⑦粘结胶浆

2.1.4内墙面做法——水泥砂浆抹面

①白色内墙涂料

②20厚水泥砂浆

③200厚陶粒砌块

④粘结胶浆

2.1.5散水做法

①100mm厚1：2：3细实混凝土撒1：1水泥沙子压实抹光

②150mm厚3：7灰土

③素土夯实向外坡度5％

2.2 门窗

门选用标准图集中的门，窗选用铝合金窗。

2.3 工程采用的标准图

（1）《DBJT14-2建筑做法说明》

（2）《L96J401楼梯配件》

（3）《L03J602铝合金门窗》

（4）《L92J601木门》

2 结构设计

2.1工程概况

本工程为哈尔滨市阿城区某三层小型商场，钢框架结构，一层层高5.55m，二至三层层高4.5m，（底层高度由基础梁顶面算至一层楼板顶面，基础顶面标高暂时按照室外地坪算—0.45m，场区地质条件等确定）。

2.2  框架计算简图及梁柱线刚度
