T058-辽宁省沈阳市某五层机关办公楼设计5700平米含施工组织设计 下载积分：200　资料编号： T058

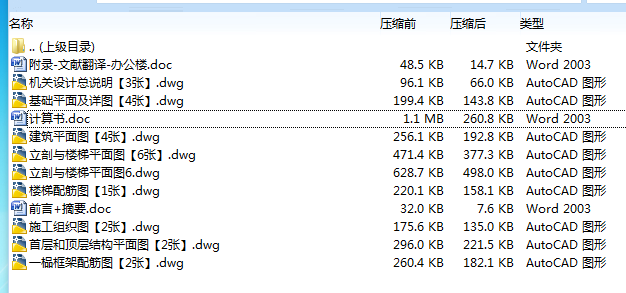

作品包括:

WORD版本说明书1份，共106页，约55000字

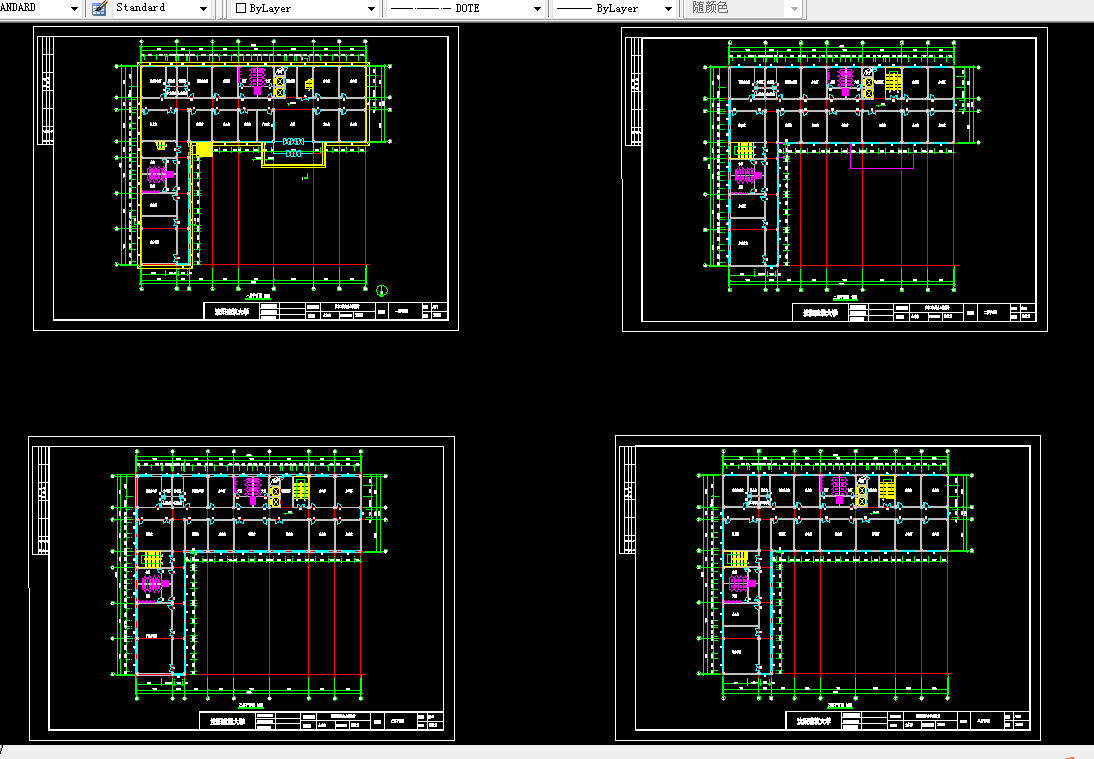

CAD版本图纸,共24张

摘  要

本建筑为五层机关办公楼，框架结构，建筑面积为5708m2，位于沈阳市某地段，结构设计合理使用年限50年，抗震设防烈度为7度，墙体为填充墙，材料是陶粒混凝土空心砌块。

建筑平面为L形，各层层高均为3.6m，室内外高差为0.45m。分区比较合理，布置有中小型会议室，高级办公室和普通办公室，采光较好，有两个较大卫生间分别布置于两部楼梯旁边，使用方便。

各层可以比较独立使用，两部楼梯，采用板式楼梯，全部为封闭式楼梯，满足防火要求，基础为柱下独立基础。

结构类型为现浇钢筋混凝土框架结构，在框架结构计算时，采用PKPM软件辅助计算，在计算过程中对梁的弯矩进行了调幅，对柱的轴力进行了折减。

对建筑中出现的墙体均直接放在梁上，墙、板的重量传给梁，梁再传给柱，传力路线明确。

关 键 词：办公楼；建筑设计；结构设计；框架结构；施工组织.

目  录

前言

1建筑设计 1

1.1 设计概况和要求 1

1.2设计依据 1

1.3 自然条件要求 1

1.4 使用功能 2

1.5 建筑构造 2

1.6 建筑防水 5

1.7 其它 5

2 结构设计 6

2.1结构设计条件和依据 6

2.2 荷载计算 6

2.3 结构构造和施工要求 8

2.4 框架平面布置 9

2.5 框架结构设计计算 9

2.6结构分析与计算 17

2.7楼板计算 33

2.8榀框架结构计算 58

2.9柱下独立基础 68

2.10板式楼梯计算 78

3 技术经济分析 83

3.1总体经济分析 83

3.2方案设计中分析 84

3.3 设计指导思想和设计特点 88

4 施工组织设计 90

4.1 主要工程量汇总 90

4.2 编制依据 90

4.3 工程概况 90

4.4 施工方案 91

4.5进度计划 97

4.6施工平面图设计 99

4.7主要技术组织措施 101

5结论 103

6致词 104

参考文献 105

附录

1建筑设计

建筑设计是在总体规划的前提下，根据任务书的要求综合考虑基地环境，使用功能，结构施工，材料设备，建筑经济及建筑艺术等问题。着重解决建筑物内部各种使用功能和使用空间的合理安排，建筑与周围环境，与各种外部条件的协调配合，内部和外表的艺术效果。各个细部的构造方式等。创造出既符合科学性又具有艺术的生产和生活环境。

建筑设计在整个工程设计中起着主导和先行的作用，除考虑上述各种要求以外，还应考虑建筑与结构，建筑与各种设备等相关技术的综合协调，以及如何以更少的材料，劳动力，投资和时间来实现各种要求使建筑物做到适用，经济，坚固，美观，这要求建筑设计人员认真学习和贯彻建筑方针政策，正确学习掌握建筑标准，同时要具有广泛的科学技术知识。

建筑设计是一项复杂而细致的工作，涉及的学科较多，同时要受到各种客观条件的制约。为了保证设计质量，设计前必须做好充分准备，包括熟悉设计任务书，广泛深入地进行调查研究，收集必要的设计基础资料等方面的工作。

建筑设计包括总体设计和个体设计两个方面，二者既有分工，又密切配合形成为一个整体，各专业设计的图纸、计算书、说明书及预算书汇总，就构成一个建筑工程的完整文件，作为建筑工程施工的依据。

1.1 设计概况和要求

本工程拟建于辽宁省沈阳市某地段，机关办公楼，钢筋混凝土框架结构形式，层数五层，建筑面积约为5708㎡，总高度为22.05m，无地下室，室内外高差为0.450m，室内地面设计标高为±0.000.

结构设计合理使用年限不低于50年；设计耐火等级为二级；基本风压值W0=0.55KN/㎡，基本雪压值W0=0.50KN/㎡；抗震设防烈度为7度，设计地震分组为第二组，设计基本地震加速度为0.20g。

建筑场地类别为Ⅱ类，地下稳定水位距地表-9米，（不考虑地下水位的影响）；冰冻深度为-1.20m.
