T061-唐山市某五层医院办公楼设计4000平米-含施工组织设计 下载积分：200　资料编号： T061

作品包括:

WORD版本说明书1份，共110页，约41000字

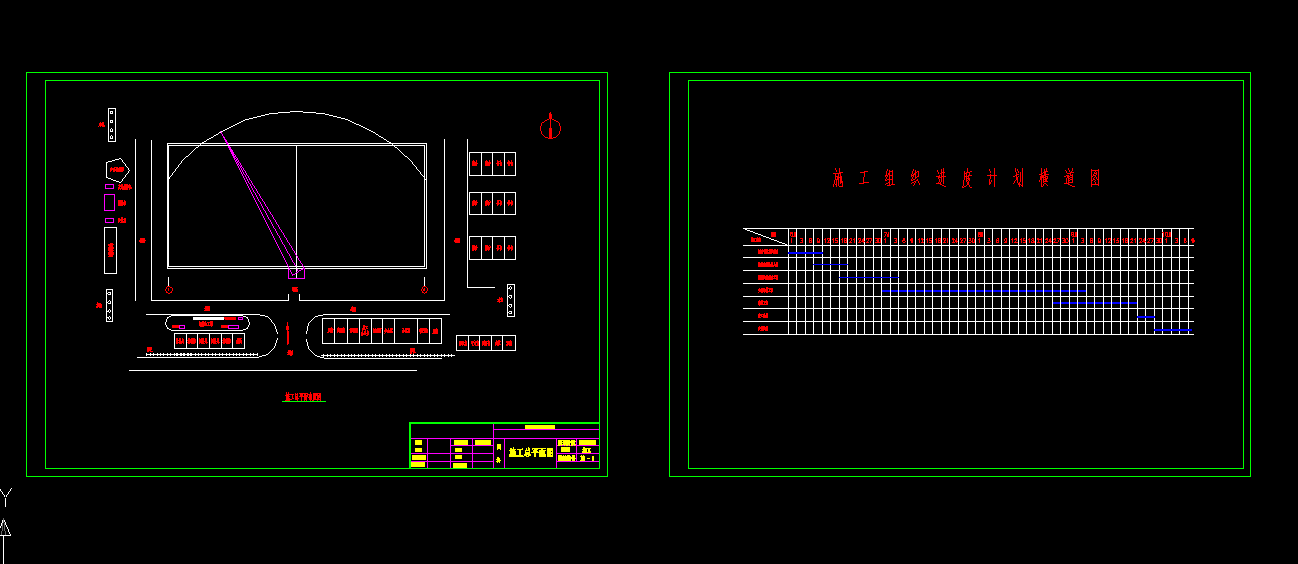

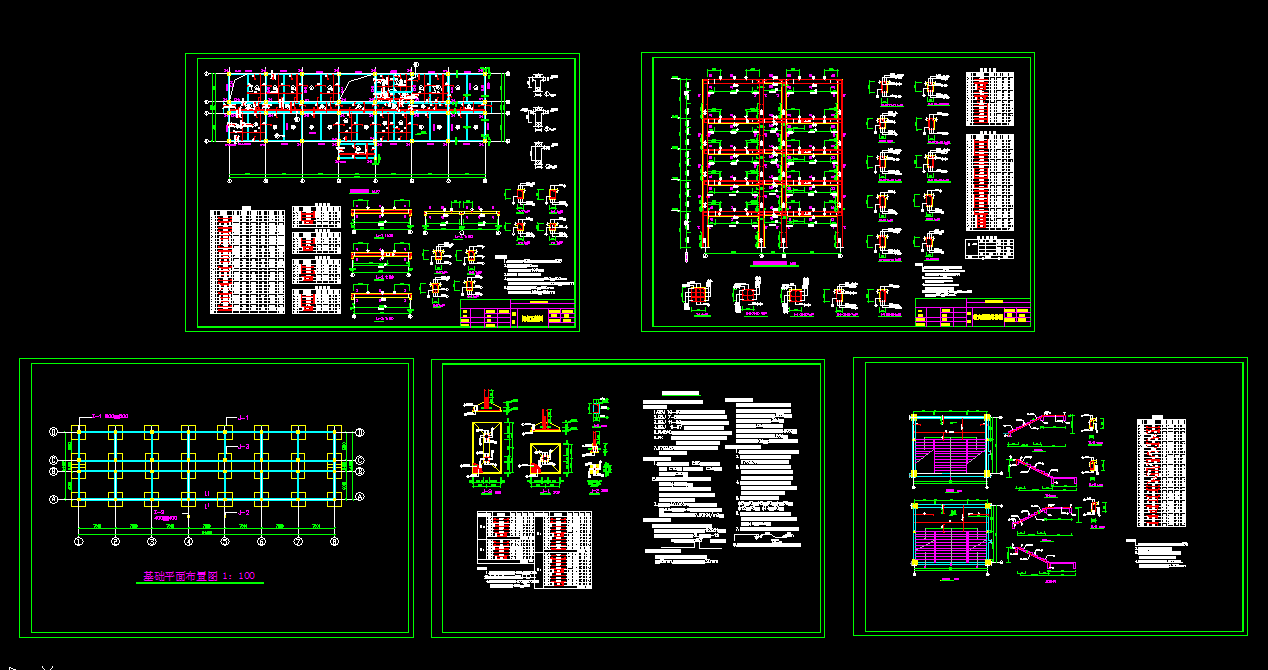

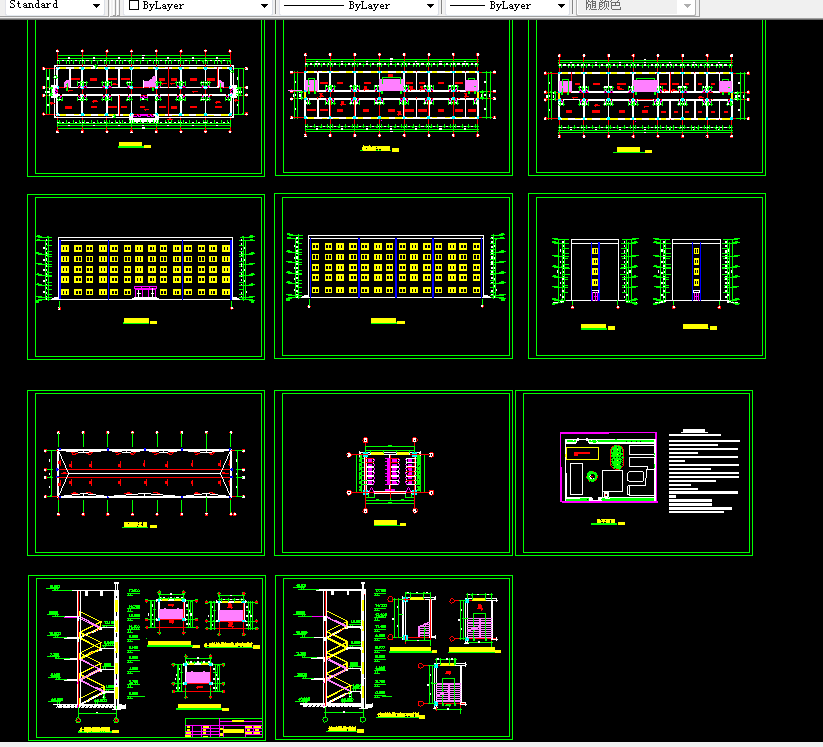

CAD版本图纸,共18张

 摘  要

本工程为市医院办公楼设计，该楼为五层，总高19.2米，总建筑面积为4000m2。本设计依据设计要求和原始资料，运用力学钢筋混凝土、结构力学基本原理及土力学和对材料性质的深刻了解，遵守设计规则，保证建筑结构合理，所有材料的质量和强度合格，工艺良好。

本建筑设计分为三部分：建筑设计、结构设计、施工组织设计。

建筑设计采取积极措施来增强建筑物的外表强度和坚固性，给人以心理上的安全感。另外，还要有艺术的美感，要有时代气息。

结构体系是钢筋混凝土框架结构，用砌块做填充墙。结构设计是使结构物得到足够的强度、刚度和韧性的过程。结构体系选择后，进行荷载分析和强度分析，同时考虑与建筑经济学的关系，把材料制做安装所需成本、所用时间，以及结构使用期间的维修联系起来。

施工组织设计：科学的依据分项工程，流水施工的方法，合理安排施顺序，注意安全措施，力求经济效益。

关键词：建筑, 结构, 施工组织

目  录

第一章 综述（绪论）----------------------------------------------------------------------1

1.1综述---------------------------------------------------------------------------------------1

1.2工程概况---------------------------------------------------------------------------------1

1.3地质条件---------------------------------------------------------------------------------2

1.4设计资料---------------------------------------------------------------------------------2

第二章 建筑部分设计----------------------------------------------------------------------3

2.1总平面设计------------------------------------------------------------------------------3

2.2平面设计---------------------------------------------------------------------------------3

2.3立面设计---------------------------------------------------------------------------------4

2.4剖面设计---------------------------------------------------------------------------------4

2.5建筑构造设计---------------------------------------------------------------------------5

第三章 结构部分设计----------------------------------------------------------------------6

3.1荷载统计---------------------------------------------------------------------------------6

3.2水平荷载作用下内力计算------------------------------------------------------------9

3.3竖向荷载作用下内力分析------------------------------------------------------------15

3.4内力组合---------------------------------------------------------------------------------26

3.5截面设计---------------------------------------------------------------------------------36

3.6楼板设计---------------------------------------------------------------------------------44

3.7楼梯设计---------------------------------------------------------------------------------47

3.8基础设计---------------------------------------------------------------------------------49

3.9雨篷设计---------------------------------------------------------------------------------53

第四章 施工组织部分设计----------------------------------------------------------------58

4.1工程概况---------------------------------------------------------------------------------58

4.2施工部署----------------------------------------------------------------------------------64

4.3施工准备工作---------------------------------------------------------------------------65

4.4主要施工方法---------------------------------------------------------------------------67

4.5质量安全措施---------------------------------------------------------------------------74

体会--------------------------------------------------------------------------------------------76

致谢--------------------------------------------------------------------------------------------77

参考文献---------------------------------------------------------78

英文翻译---------------------------------------------------------79

1.2工程概况

本工程为唐山市医院办公楼，其位置详见总平面图。拟建办公楼为五层，其采用框架结构,底层层高3.9米，2-4层层高3.3米,5层层高4.2米。总高19.2米,建筑面积为4000m2左右。其主要用途为办公所用,其中一层设置门厅，值班室，接待室，仪器室,资料室,开水房,楼梯，卫生间，其余为办公室。二层设档案室，休息室,楼梯，卫生间，其余为办公室。五层设院长室,副院长室,后勤部,人力资源部,会议事，卫生间，其余为库房。

工程所在地：唐山市市区。地基承载力特征值fak 按160Kpa 设计。

设计使用年限：50年。

抗震设防：抗震设防烈度8度，设计承载力特征值为0.15g，设计地震第一组。
