U180-2300型四辊热轧钢板初轧机的结构设计 下载积分：50　资料编号： U180

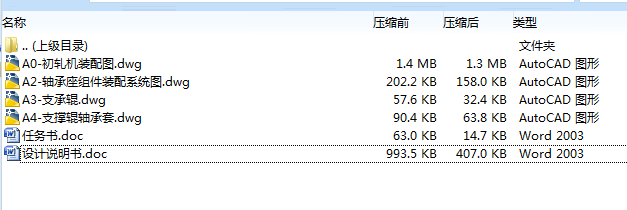

作品包括:

WORD版设计说明书1份，共47页，约17000字

任务书一份

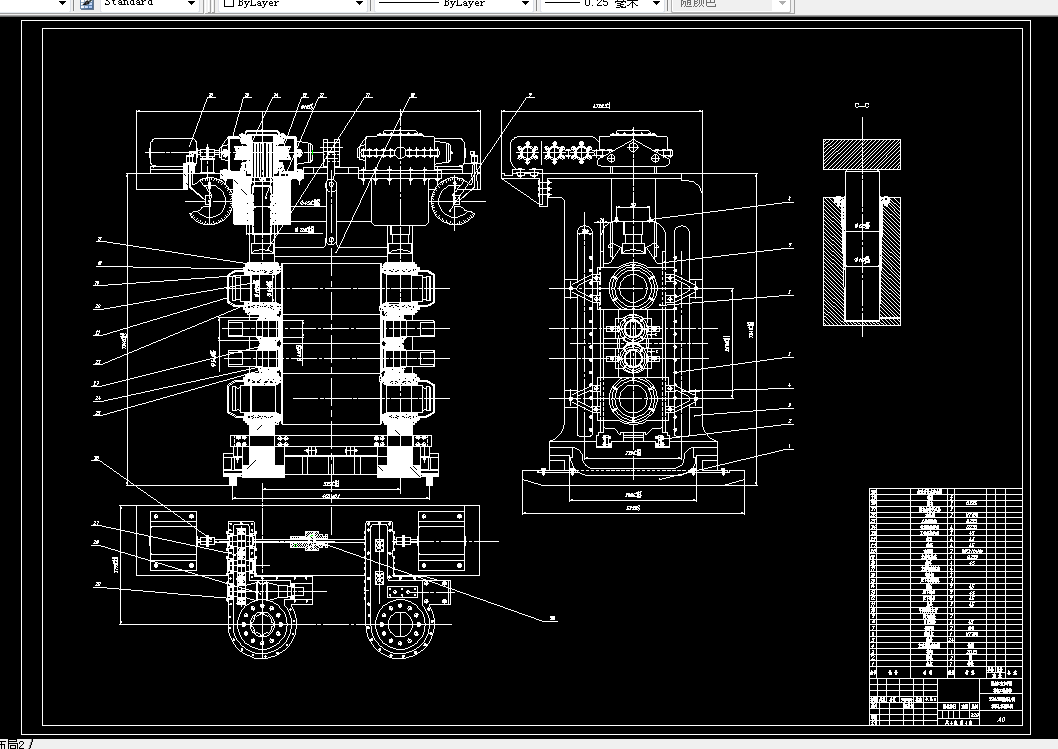

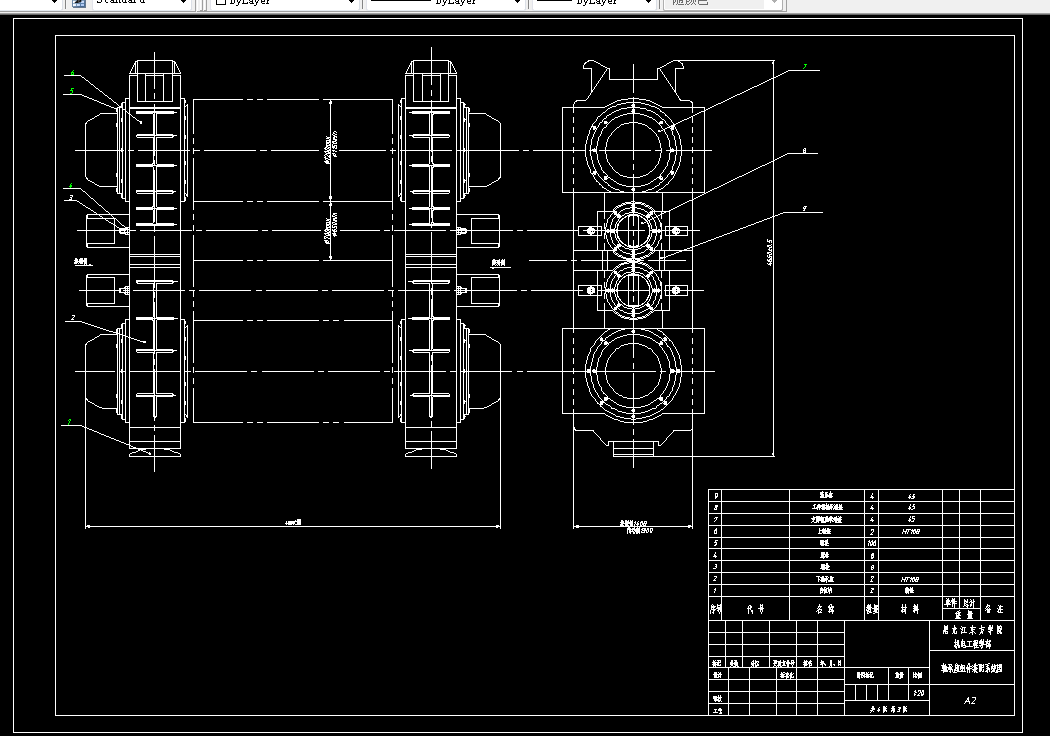

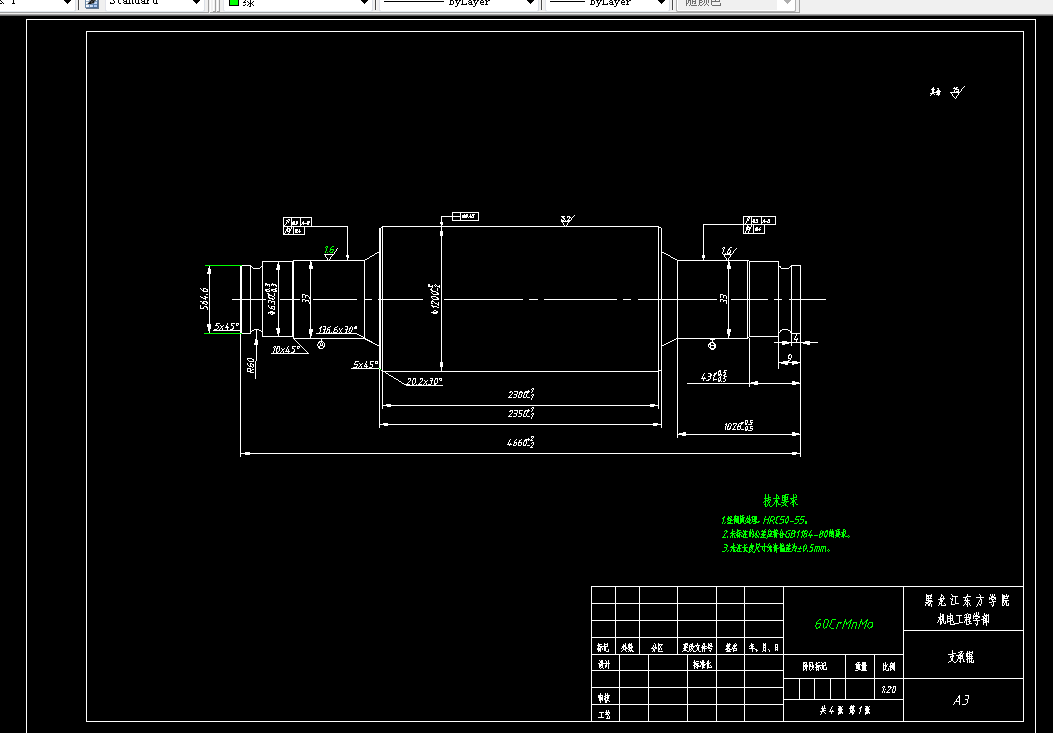

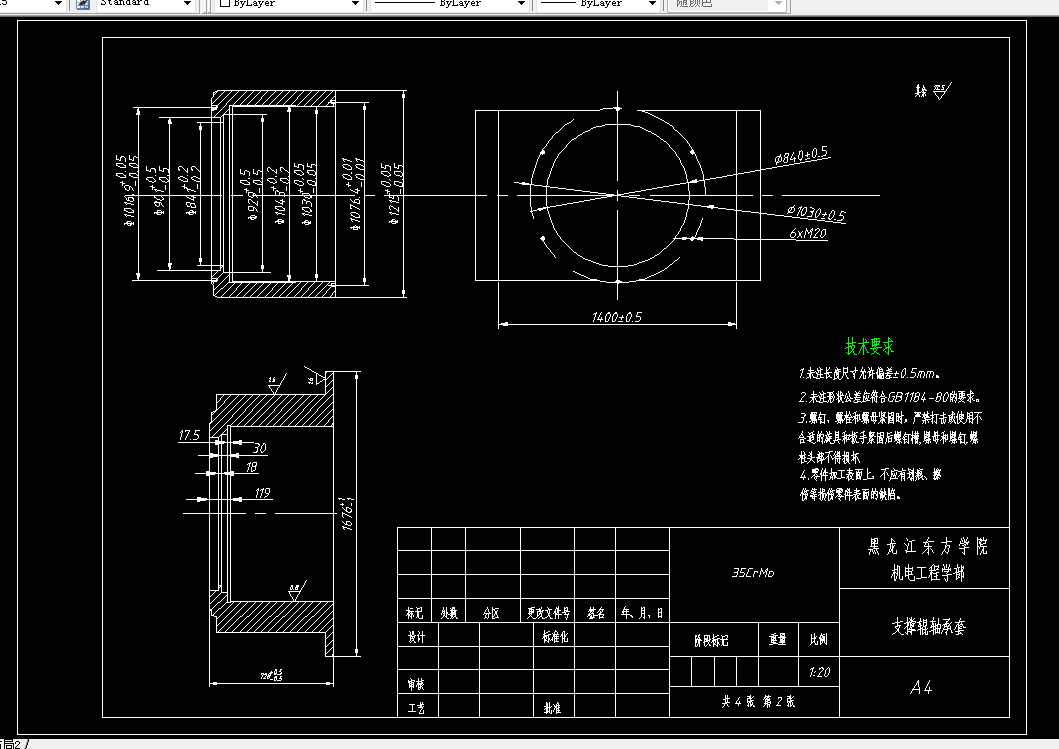

CAD版本图纸，共4张

2300型四辊热轧钢板初轧机的结构设计

摘要

伴随着第二次工业革命，我国的钢铁产业有了十足的发展，众所周知我国是钢铁产量大国，但是我国的钢铁质量并不高。随着我国现代工业的发展和钢铁工业在20世纪取得了重大发展，钢铁变成了全球广泛使用的基础材料。在百余年来冶金工业的发展中，高效的轧钢工业和技术使轧钢始终是钢铁工业中钢材成型的主要方式。用轧制方法生产钢材这种生产方式具有生产率高、品种多、生产连续性强、机械化程度高和自动化等优点，中国百分之九十的钢材都是用轧钢方法生产的。为了提高对产品质量的控制能力及实现短流程钢厂的效益最大化而进行了技术改造，从而也提高了轧机生产的自动化程度。四辊轧机在冶金工业中是经常用到的装备，它不仅能初轧，也能精轧；不仅能够轧制板材，也能轧制型钢。随着轧制工业和机械制造技术的不断发展，今年来出现了六辊轧机，十二辊轧机，二十辊轧机等多种轧辊的轧机，但这些都是在四辊轧机的基础上发展起来的，所以四辊轧机的设计是对其它轧机设计的基础。

该设计完成的主要内容有：

1.轧辊及轧辊轴承座的设计；

2.轧辊轴承的设计，工作辊和支撑辊均采用四列圆锥滚子轴承；

3.压下装置的设计，该轧机采用电动压下装置；

4.平衡装置的设计，该轧机采用五缸式液压平衡方式。

5.机架的设计。

关键词　轧钢系统；轧辊；轧制力；热轧带钢；轧辊轴承；
