Z1965-凹槽零件的数控加工工艺及编程【含三维图】 下载积分：150　资料编号： Z1965

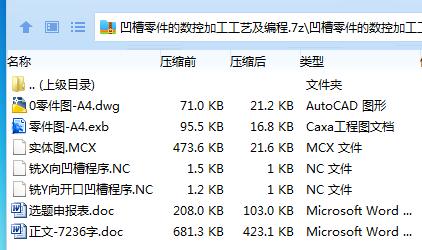

作品包括:

Word版说明书1份，共23页，约7200字

课题申报表一份

CAD版本图纸，共1张

CAXA版本图纸，共1张

mastercam三维图一份

程序一份

摘  要

数控技术是目前一种新型专业，正在高速发展。数控加工程序是有着多道复杂的代码组成，这就为我们学习带来了不便之处。为了使我们学习更加方便，使用更加有条理，我编写了这份凹槽零件的数控加工工艺及编程，来为本人在校几年所学的知识做一个系统性的考验。

本文开篇首先介绍了数控技术的基础知识，紧接着对凹槽零件进行图样分析，通过图样分析，确定零件的定位基准、装夹方式、表面加工方法、刀具、切削参数等等，然后制定合理的加工工艺路线，最后编制出零件的数控加工程序，并对全文做了相应的总结。

本文所有内容均有本人根据在校所学知识以及相关文献资料独立撰写而成，绝无抄袭。

由于本人技术水平有限，文中有不足之处还望各位多多包涵并给与指导。

关键词：数控铣床，凹槽零件，工艺分析，数控编程

目  录

第一章 绪论 1

1.1数控加工技术概述 1

1.2数控铣削加工技术 2

1.3本课题的主要任务 2

第二章 零件的图样分析 3

2.1零件的结构工艺性分析 3

2.2零件的精度分析 3

2.3毛坯的材料分析 4

第三章 零件的工艺分析 5

3.1加工方案的初步确定 5

3.2定位基准的确定 5

3.3装夹方式的选择 5

3.4刀具的选择 5

3.5量具的选择 6

3.6切削用量的选择 6

第四章 工艺路线的拟定 7

4.1表面加工方法的选择 7

4.2加工顺序的安排 7

4.3工序及工步的划分 7

4.4工艺卡片 7

4.4.1工艺过程卡 7

4.4.2数控加工工序卡 8

第五章 零件的三维造型设计及数控编程 9

5.1零件的三维造型设计 9

5.1.1软件的选择 9

5.1.2造型设计 9

5.2数控加工程序的编制 10

5.2.1铣面程序的编制 11

5.2.2铣凹槽程序的编制 11

5.2.3钻孔程序的编制 14

设计总结 15

致  谢 16

参考文献 17

附录 零件工程图18
