DY1047-基于三菱 PLC和组态王的污水处理PH调节系统设计 下载积分：150　资料编号： DY1047

作品包括:

Word版说明书1份

三菱 PLC程序一份

组态王6.53组态画面一份

电气CAD图纸

IO分配

摘 要    I

ABSTRACT    II

1 引言    1

2 设计要求    2

3 硬件设计    3

3.1 器件选择    3

3.1.1接触器的选择    3

3.1.2熔断器的选择    3

3.1.3低压断路器的选择    4

3.1.4按钮的选择    5

3.1.4 PLC的型号选择    5

3.2 主电路图    6

3.3 控制电路图    7

3.4 PLC的I/O分配    8

3.5 PLC外围接线图    9

4 软件设计    11

4.1 PLC内部使用地址    11

4.2 PLC梯形图    12

4.3 语句表程序    22

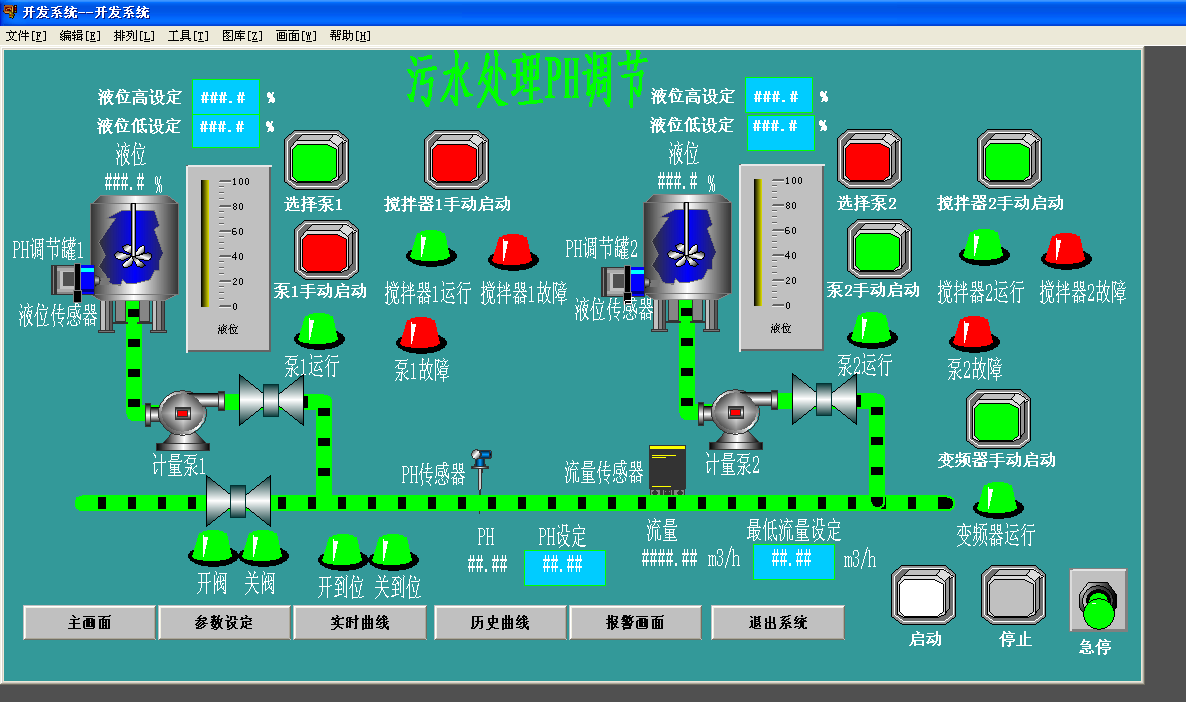

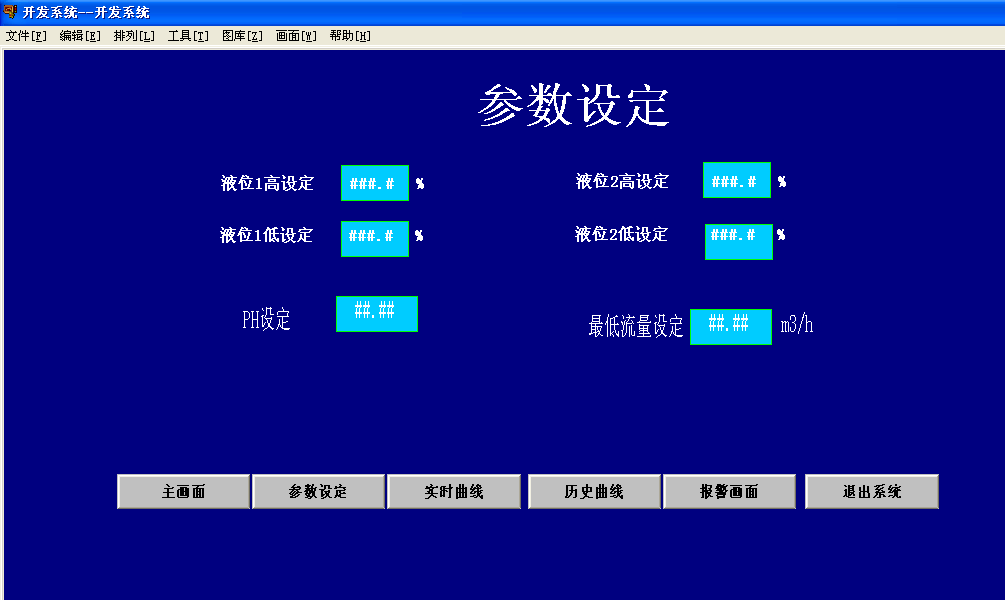

5 组态画面    30

5.1 通信设定    30

5.2数据词典    34

5.3建立画面    34

5.4运行    37

总 结    39

致 谢    40

参 考 文 献    41

  加药控制：

2台计量泵，380V，0.37KW，50Hz，一用一备。普通电机，变频控制。

搅拌机2台，380v，0.75kw，50Hz，一用一备。

超声波液位计2台，4～20mA输出,高低液位报警。

电磁流量计1台，4～20ma输出，检测流量，流量大于0，启动加药

PH计1台，4～20ma输出，依据PH ，变频控制加药量。

加药箱低液位报警时计量泵停止，自动切换至另一台计量泵加药。

阀门1个，打开到位，关闭到位检测报警

搅拌机手动开启，运行30min后自动停止。
