Z1967-基于S7-200 PLC和Wincc组态的锅炉燃烧自动控制系统设计 下载积分：150　资料编号： Z1967

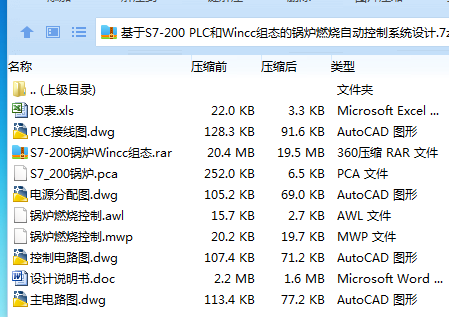

作品包括:

Word版说明书1份，共85页，约9300字

CAD版本图纸，共4张

S7-200 PLC程序一份

Wincc组态画面一份

IO分配

摘 要

本课题是基于PLC的锅炉燃烧自动控制系统的设计，采用SIEMENS的S7-200系列PLC为下位机，和Wincc组态软件作为上位机监控，并采用各种传感器（主要为压力传感器、温度传感器、液位传感器、负压传感器，点火检测等），MM430变频器等，锅炉燃烧的炉排自动控制，引风自动控制，鼓风自动控制，点火自动控制，供煤自动控制，供水自动控制等。系统具有可靠性高，使用维护简单，容易操作等特点，到达了预期的设计目标

关键词：PLC、锅炉燃烧、自动控制。

目录

摘 要 1

Abstract 2

1  绪 论 3

2  总体设计 4

3  硬件设计 5

3.1 PLC选择 5

3.2主电路图 5

3.3电源分配图 7

3.4控制电路图 8

3.5地址分配 10

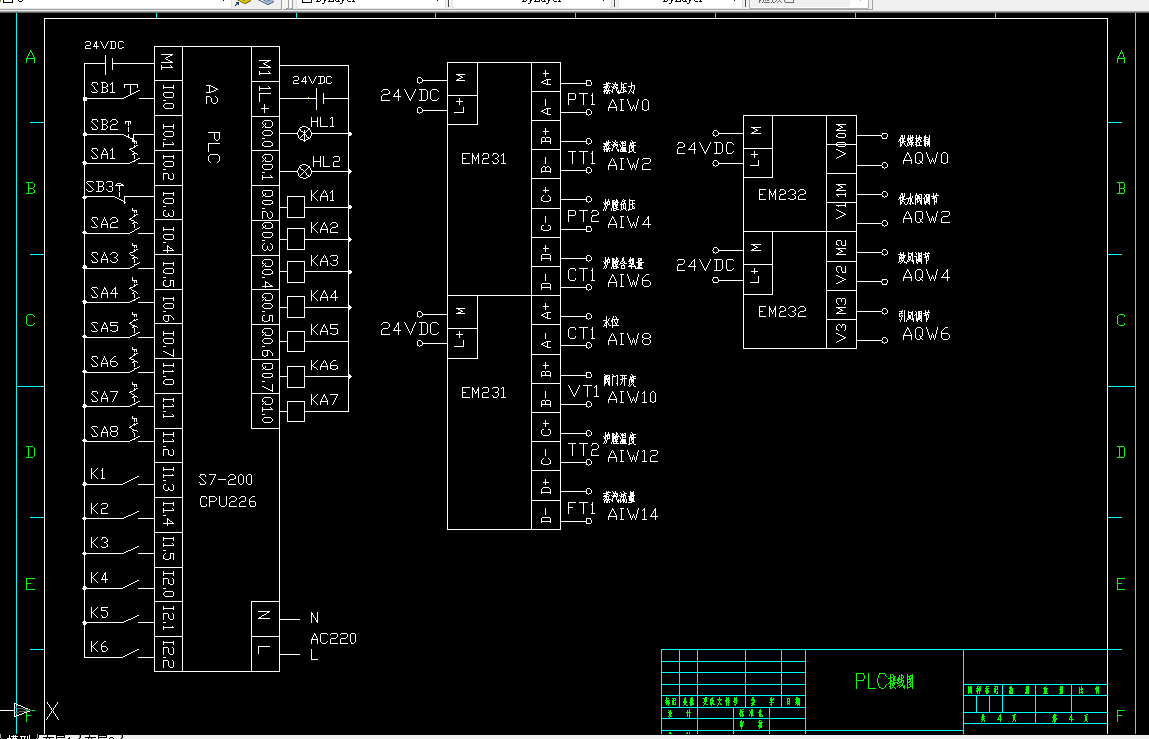

3.7 PLC输入和输出接线图 11

4  软件设计 15

4.1内部使用地址 15

4.2 程序流程图 17

4.3 程序结构 19

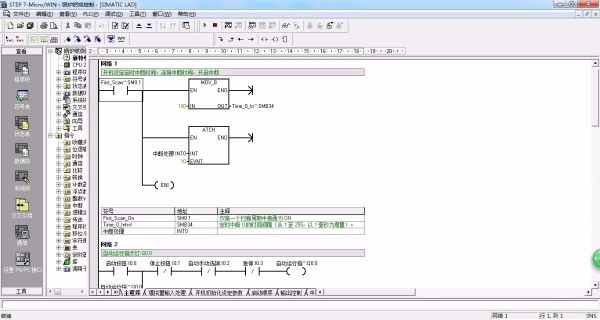

4.4 梯形图程序 20

4.5 语句表程序 54

5 Wincc组态 74

5.1 新建项目 74

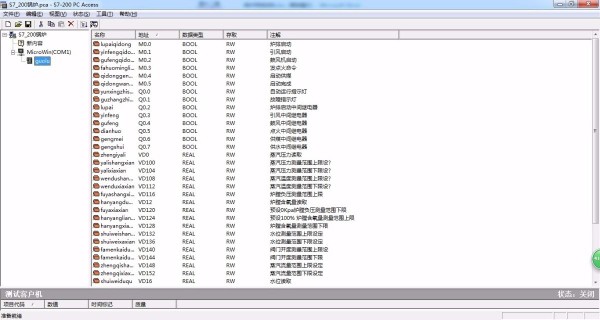

5.2 建立PC Access OPC 74

5.3 Wincc中变量定义 75

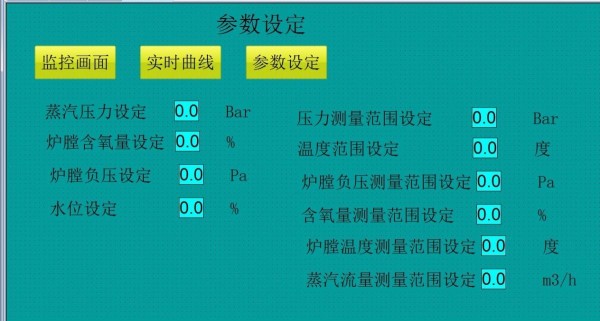

5.4 组态画面 77

总结 79

致谢 80

参考文献 81
