Z595-S7-200 PLC在变电站变压器自动化中的应用 下载积分：150　资料编号： Z595

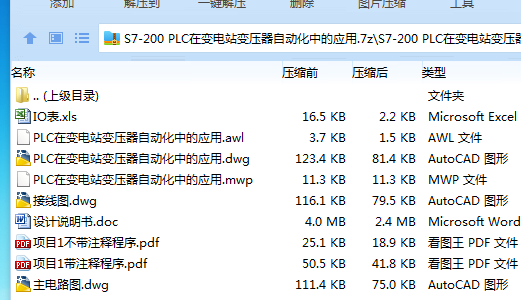

作品包括:

Word版说明书1份，共44页，约5300字

S7-200 PLC程序一份

CAD版本图纸，共2张

IO分配

摘 要

变电站自动化，也称变电站综合自动化，是伴随着计算机及大规模集成电路技术的发展而出现的，国际上在20世纪70年代末就研制出了实验系统。到了90年代，计算机的性能也十分强大、稳定，价格持续下降，并随着计算机通信技术和网络技术的发展，变电站自动化系统的性能也是满足电力系统运行的要求。建设和运行经验表明，变电站自动化系统可带来节省电缆、缩小控制室面积、提高监控水平、积累运行数据和节省人力等方面的显著效益，现已成为新建变电站首选的监控模式。

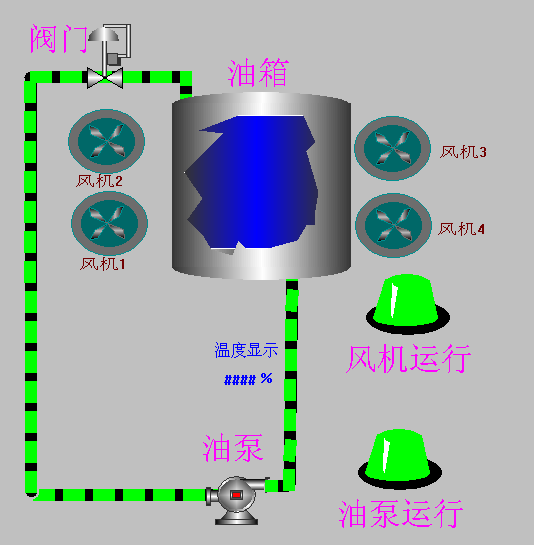

在变电所中，大型变压器一般采用强迫油循环风冷却方式，这种冷却方式一般采用YF型强迫油循环冷却器冷却，冷却系统由四组散热器组成，沿油箱周围均对称分布，对变压器运行中产生的热量进行冷却。

冷却系统控制的传统方式为继电器控制。该控制模式线路复杂、接点接线多，存在可靠性差、维护和监控不方便的问题。

本课采用PLC为核心的风冷控制系统，用软件设计代替了原来风冷系统的继电器控制方式，去掉了原来庞大、复杂的硬件电路，提高了系统的系统可靠性。利用PLC为核心的下位机控制装置组成一个变压器冷却监控系统。。

关键词： PLC，变电站，冷却

目  录

摘 要 3

1  绪 论 4

2  设计要求 5

3  PLC硬件控制设计 7

3.1 PLC系统设计的基本原则 7

3.2 PLC控制系统设计的基本内容和步骤 7

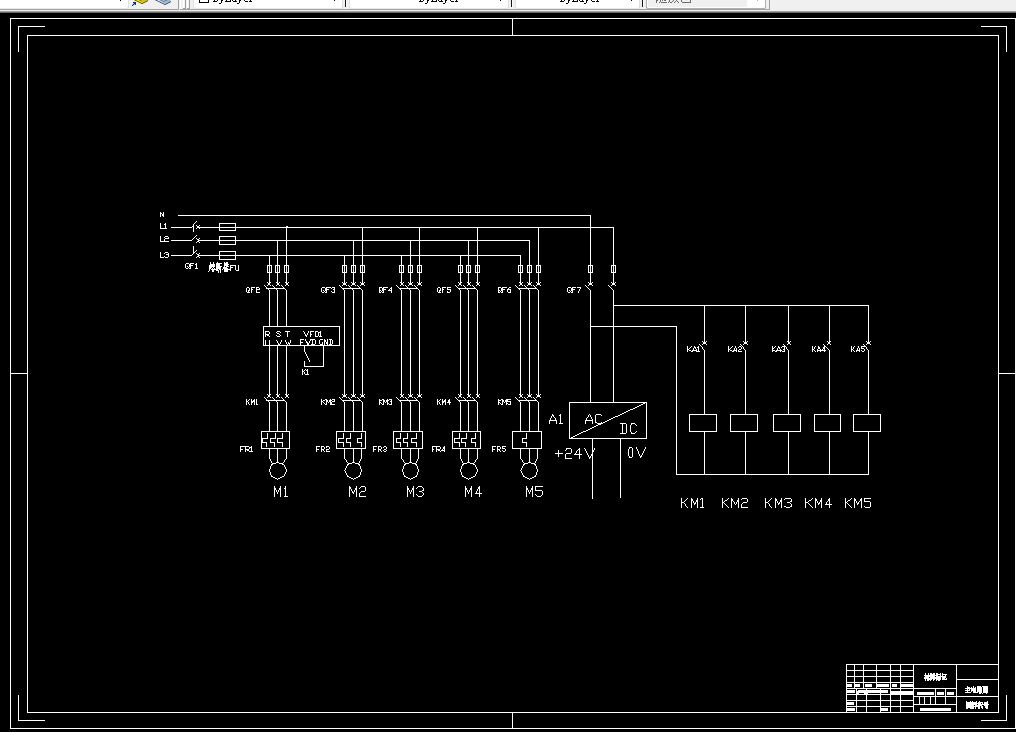

3.3 主电路图 8

3.4 控制电路图 9

3.5 PLC输入和输出分配 10

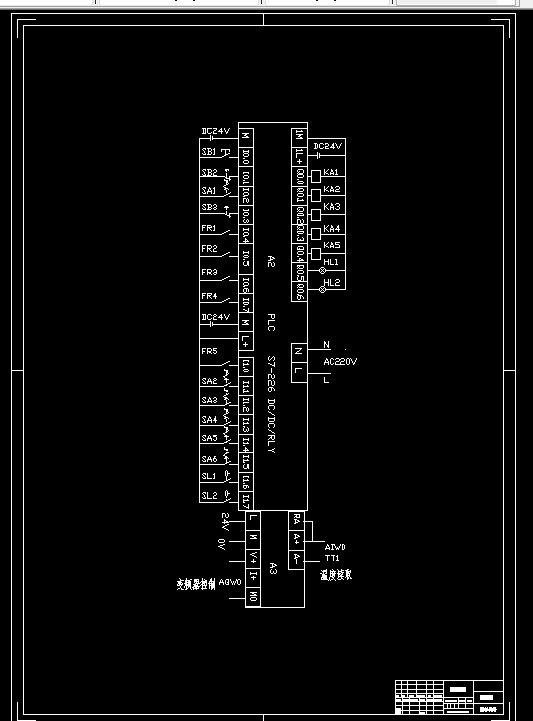

3.6 PLC输入和输出接线图 11

4  PLC软件控制设计 12

4.1 内部使用地址 12

4.2 PLC梯形图 12

4.4 梯形图程序汇总 25

4.5 语句表程序 25

5 结束语 33

参考文献 34

致  谢 35

附  录 36

附录1 梯形图程序汇总 36
