N344-基于Solidworks的饲料振动筛设计【SW三维图】 下载积分：150　资料编号： N344

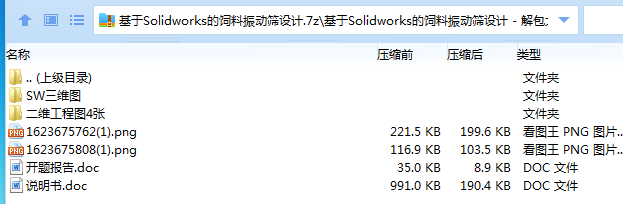

作品包括:

Word版说明书1份，共34页，约9800字

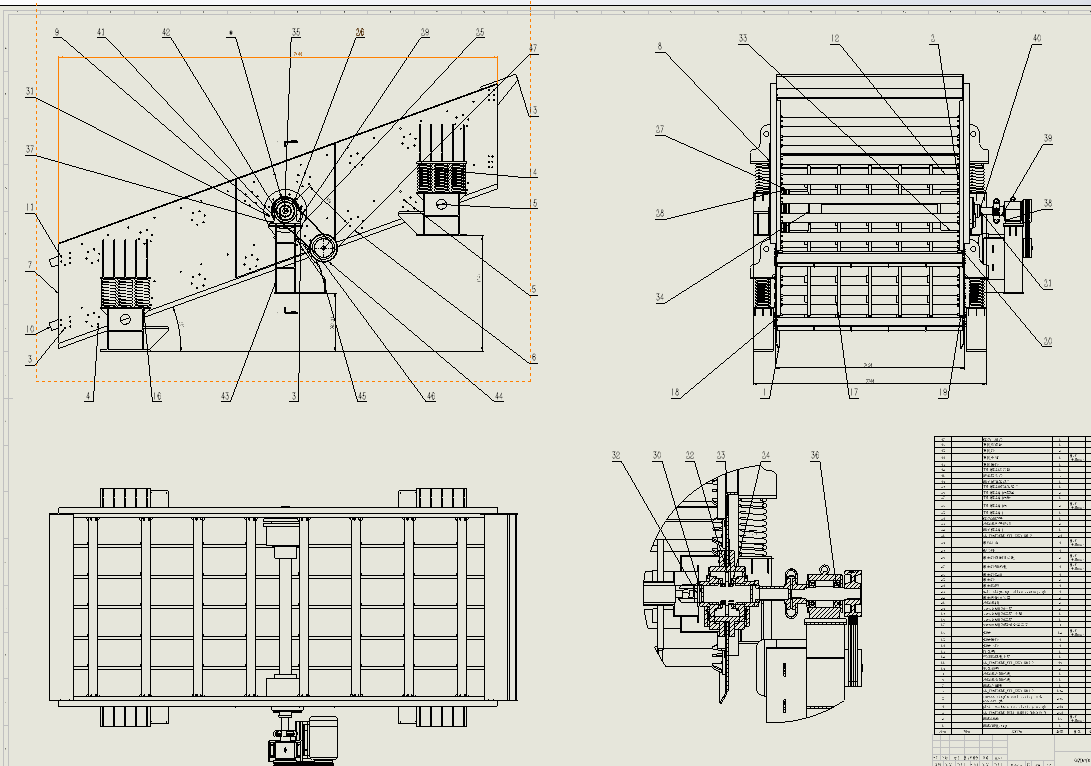

CAD工程版本图纸，共4张

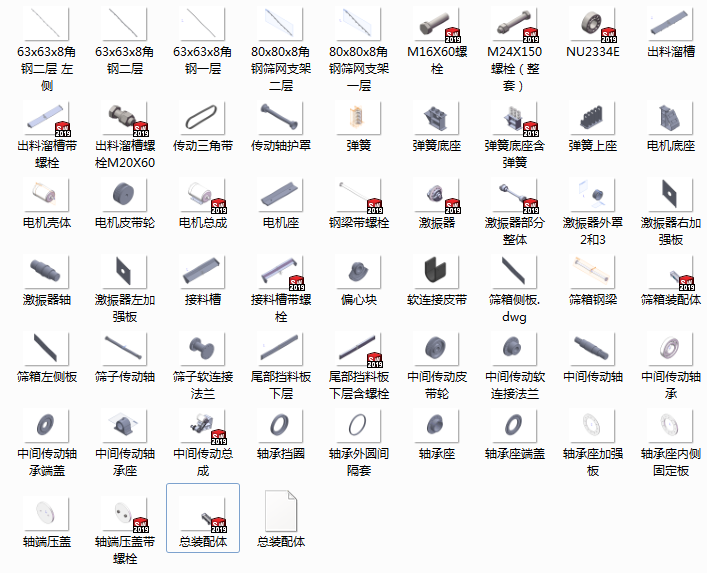

SW三维图一份

摘 要

振动筛广泛应用于筛分机械中，用作筛分、分级、洗涤、脱水、脱水。筛分设备的技术水平和质量优劣，关系到工艺质量的好坏、生产效率的高低和节约能源，这直接影响到企业的经济效益。该振动筛结构简单，加工能力高，运行可靠。它在所有筛选设备中具有绝对优势，其份额约为95%。通过机械运动的振动筛面抛掷运动和翻滚的屏幕上不同的材料，由于材料具有一定的速度，具有一定的动能，不同大小的不同物质粒子的动能，更大的物质的动能质量越大，材料的运动越激烈动能越大，屏幕的表面克服摩擦材料层的大尺寸有一个主动的物质粒子，在运动中克服之间的无聊的摩擦过程，最后移动到顶部和体积小的材料，因为它的小粒子的动能，材料，不断扔啊翻转达到材料层，F最后，物料在振动筛分法。筛孔小于筛孔的物料颗粒通过筛孔，筛筛上筛出的筛粒大于筛孔，物料排出，实现了物料分级。在整个屏幕表面，近视点的轨迹是一系列不同大小的椭圆，不同角度的材料表面的投影角度不同，有利于材料的松散、分层和分离。在国内外，如铣削，铣削，饲料，食品，采矿等行业使用振动筛的粒状材料的清洗和分级。设计分析和讨论设计方案，包括确定振动筛设计的分类及特点；物质运动的分析；对振动筛动力学参数的动态分析计算；振动筛的合理结构尺寸设计；振动器偏心块的设计计算，包括原始设计参数和电机检查设计；对设计的主要零件的设计与计算，计算和皮带的检查，弹簧的设计计算、轴的强度计算、轴承的选择与计算，然后在设备维修、安装、润滑和密封设计，最后分析了振动环保与经济定量筛。

关键词：振动筛；激振器；振动筛

目录

20**1*00** 1

ABSTRACT III

1 绪论 6

1.1前言 6

1.2背景 6

2振动筛筛面物料运动理论 9

2.1筛上物料的运动分析 9

2.2正向滑动 10

2.3反向滑动 11

2.4跳动条件的确定 12

2.5物料颗粒跳动平均运动速度 13

3.振动筛的工作原理及结构组成 14

3.1振动筛的工作原理 14

3.2振动筛基本结构 14

3.2.1筛箱 14

3.2.2激振器 15

3.2.3支承装置和隔振装置 15

3.2.4 传动装置 15

4.振动筛参数计算 16

4.1运动学参数的确定 16

4.2振动筛工艺参数的确定 17

4.3动力学参数 18

4.4电动机的选择 19

4.4.1电动机功率计算 19

4.4.2 选择电机 19

4.4.3电机的启动条件的校核 20

5主要零件的设计与计算 22

5.1轴承的选择与计算 22

5.1.1轴承的选择 22

5.1.2轴承的寿命计算 22

5.2皮带的设计 23

5.2.1选取皮带的型号 23

5.2.2传动比 23

5.2.3带轮的基准直径 23

5.2.4带速 24

5.2.5确定中心距和带的基准长度 24

5.3轴的设计 26

5.3.1轴的设计特点 26

5.3.2轴的常用材料 26

5.3.3轴的强度验算 26

5.4支承弹簧设计验算 29

1、弹簧刚度计算 29

结束语 33

致  谢 34
