KS782-支架加工工艺及铣槽夹具设计 下载积分：50　资料编号： KS782

作品包括:

说明书1份，共21页，约7900字左右

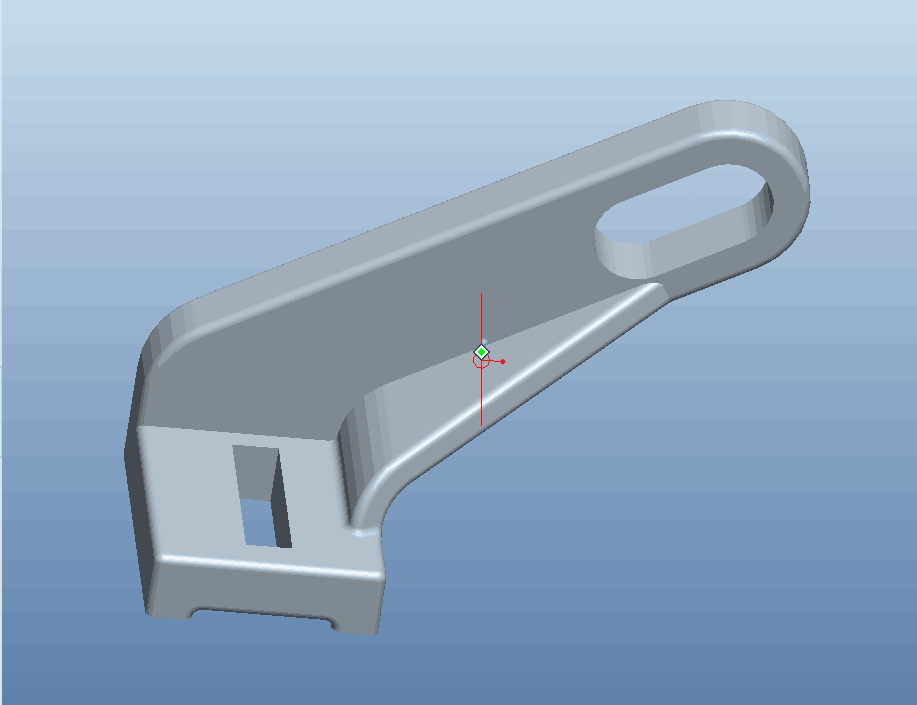

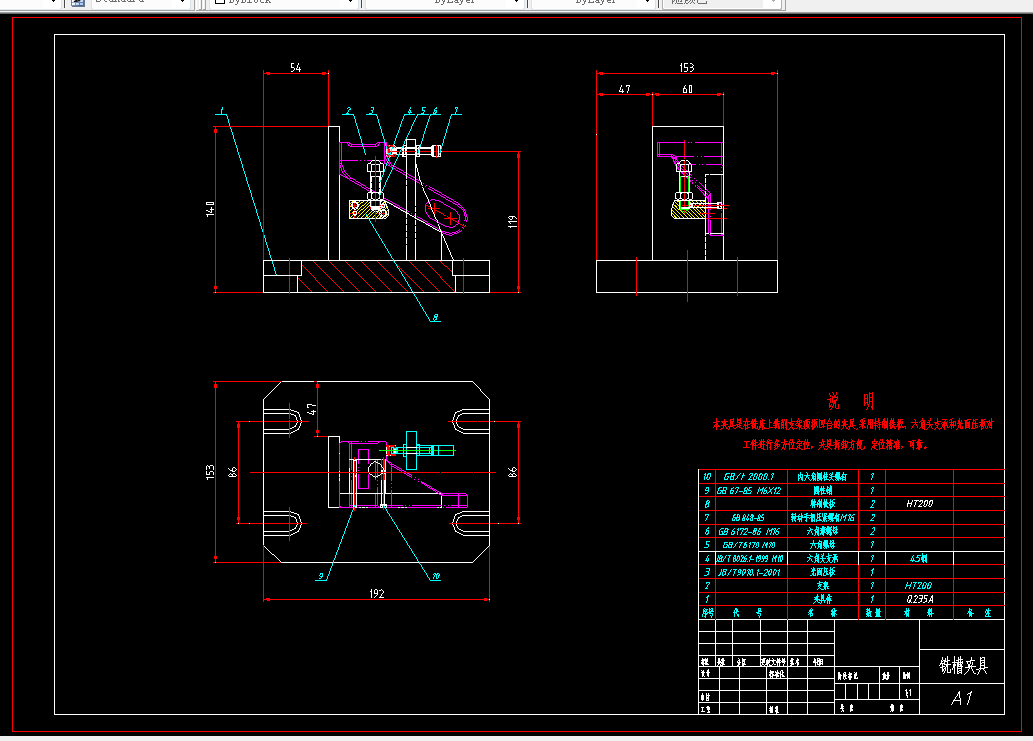

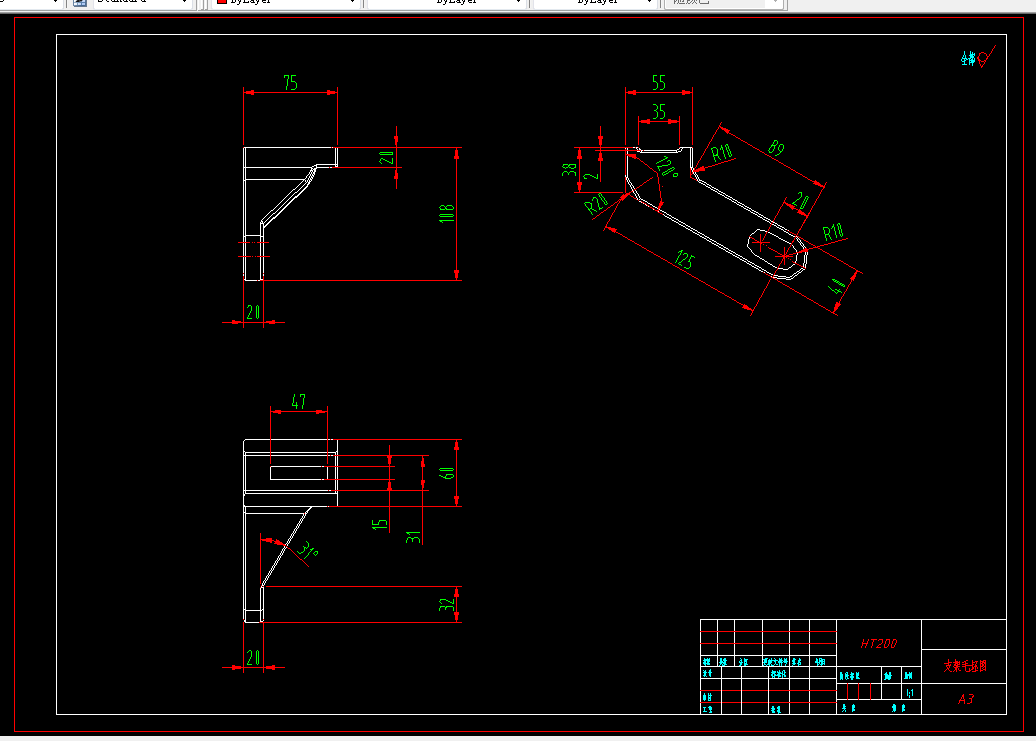

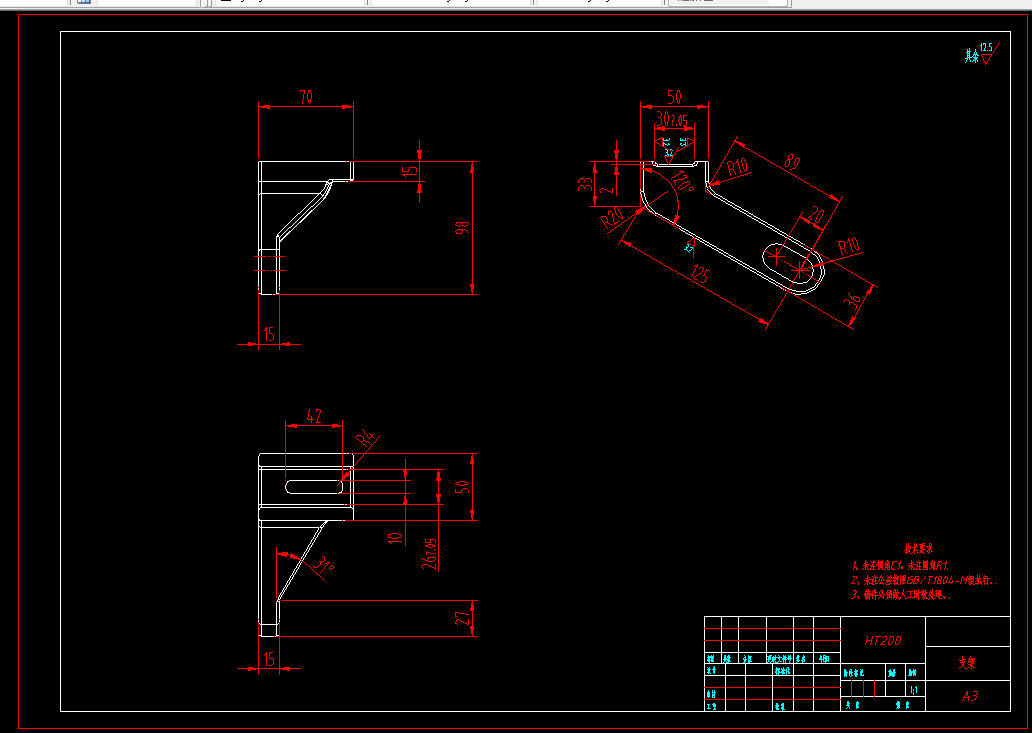

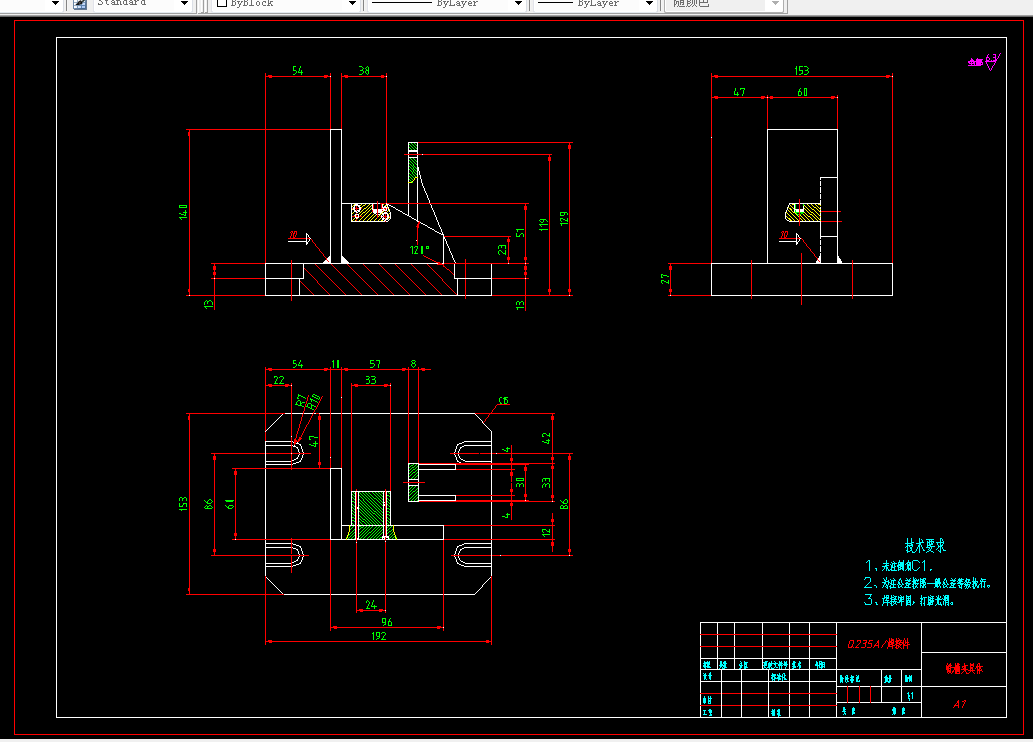

CAD版本本图纸，共4张

摘  要

在生产过程中，使生产对象（原材料，毛坯，零件或总成等）的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机床及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。

关键词：工艺规程；定位误差；夹紧；加工余量；夹紧力

目   录

1 绪 论 4

1.1 机械加工工艺概述 5

1.2机械加工工艺流程 6

1.3夹具概述 6

1.4机床夹具的功能 7

1.5机床夹具的发展趋势 7

1.5.1机床夹具的现状 8

1.5.2现代机床夹具的发展方向 8

2 工艺规程的设计 8

 2.1零件的工艺分析及生产类型的确定 9

  2.1.1零件的工艺分析 9

  2.1.2零件的生产类型 10

 2.2选择、确定毛坯图 11

  2.2.1 选择毛坯 11

  2.2.2确定加工余量，毛坯尺寸及公差 12

  2.2.3确定机械加工余量 13

     3 加工工序设计 14

  3.1选择加工装备和工艺设备 14

    3.2 确定工序尺寸 ...................................................15

     4工艺专用夹具的设计 16

  4.1 问题的提出 16

  4.2 定位基准的选择 16

  4.3 切削力及夹紧力计算 17

  4.4 定位误差分析 17

  4.5 确定切削用量及基本时间 18

  4.6 夹具设计及操作简要说明 19

总结 20

参 考 文 献 20

致   谢 21
