Z662-小型路面扫雪机的设计-小型除雪机【含SW三维图】 下载积分：100　资料编号： Z662

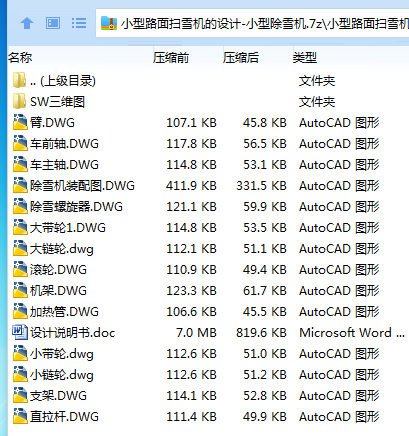

作品包括:

Word版说明书1份，共43页，约13000字

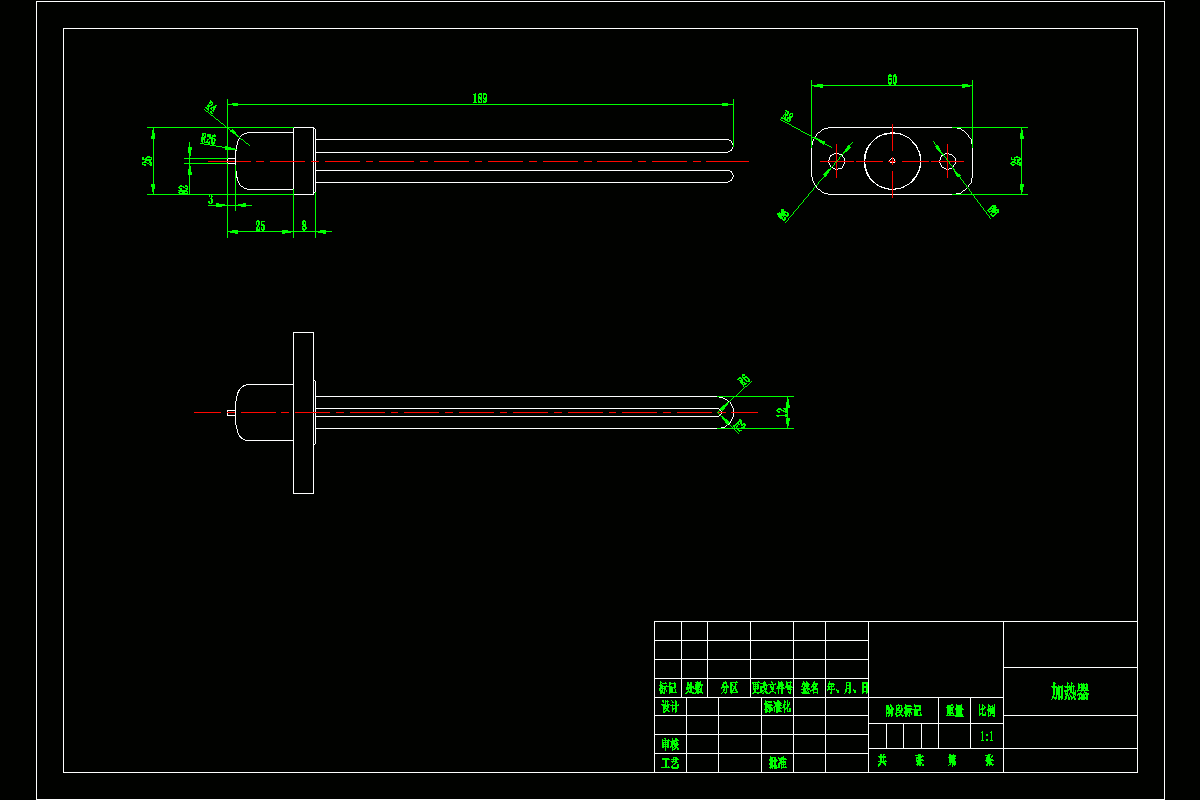

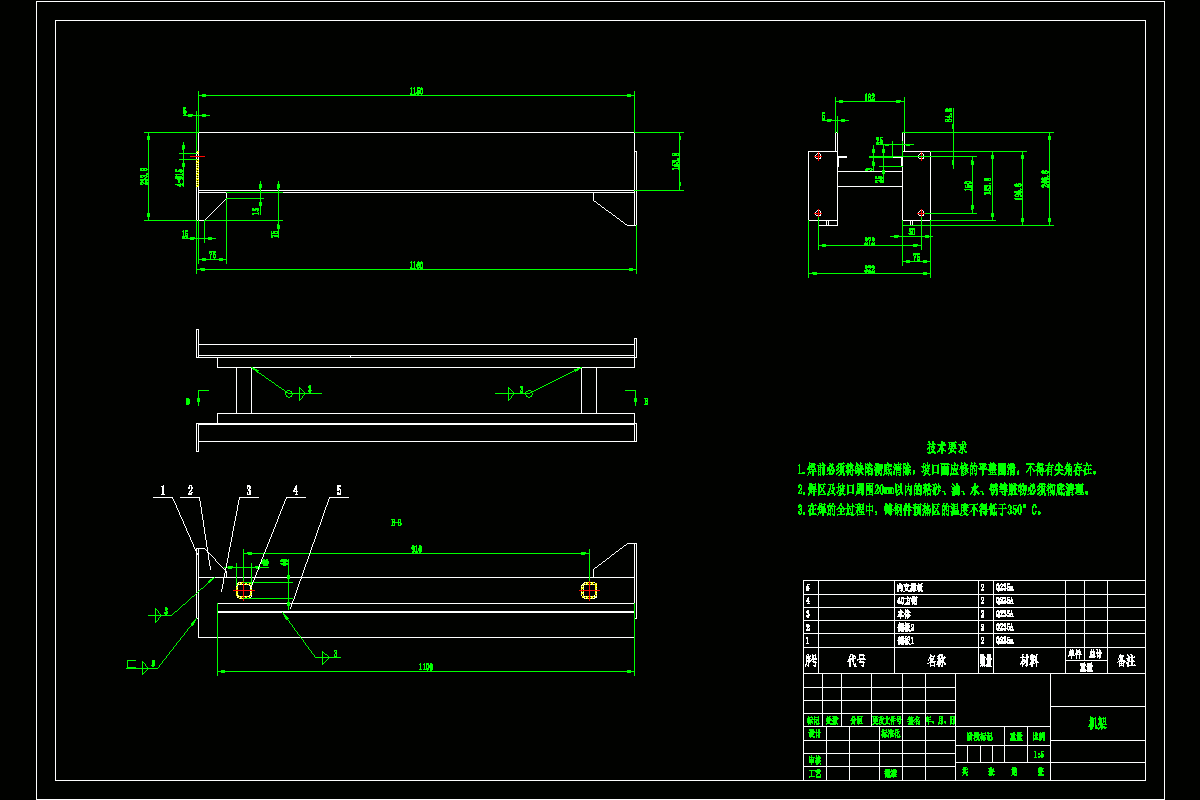

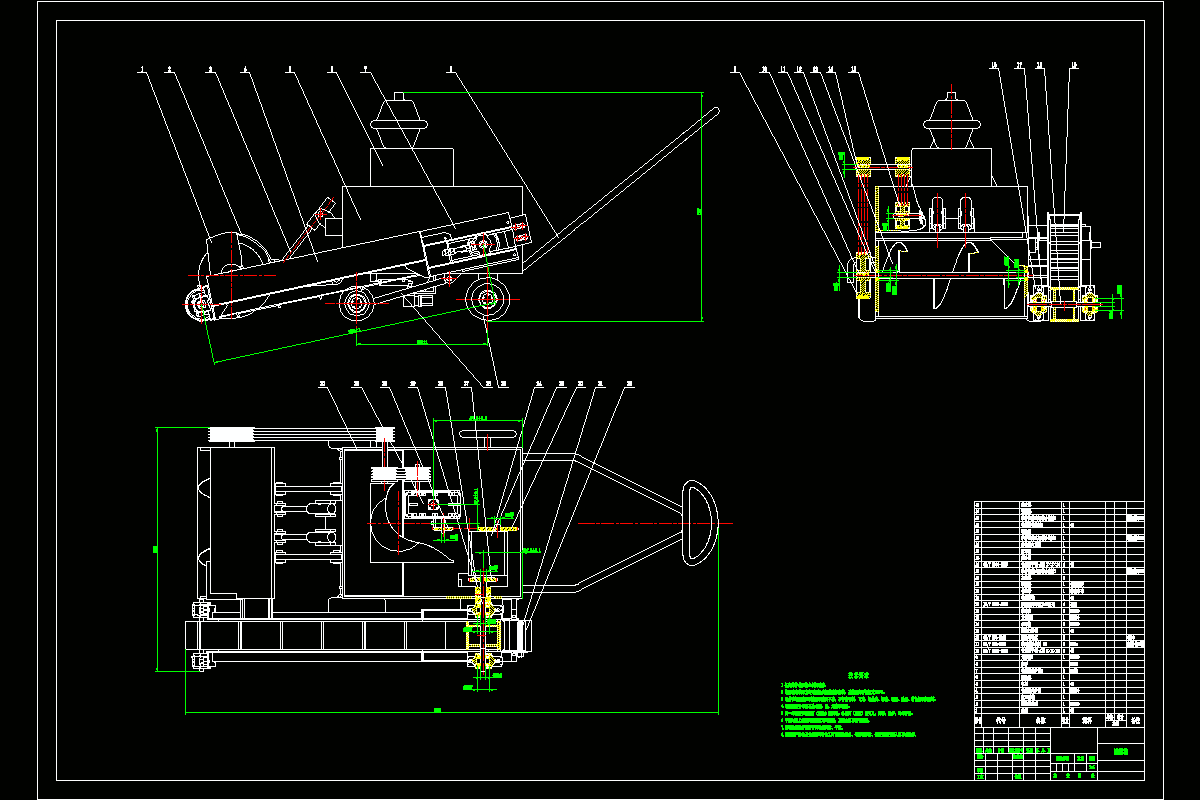

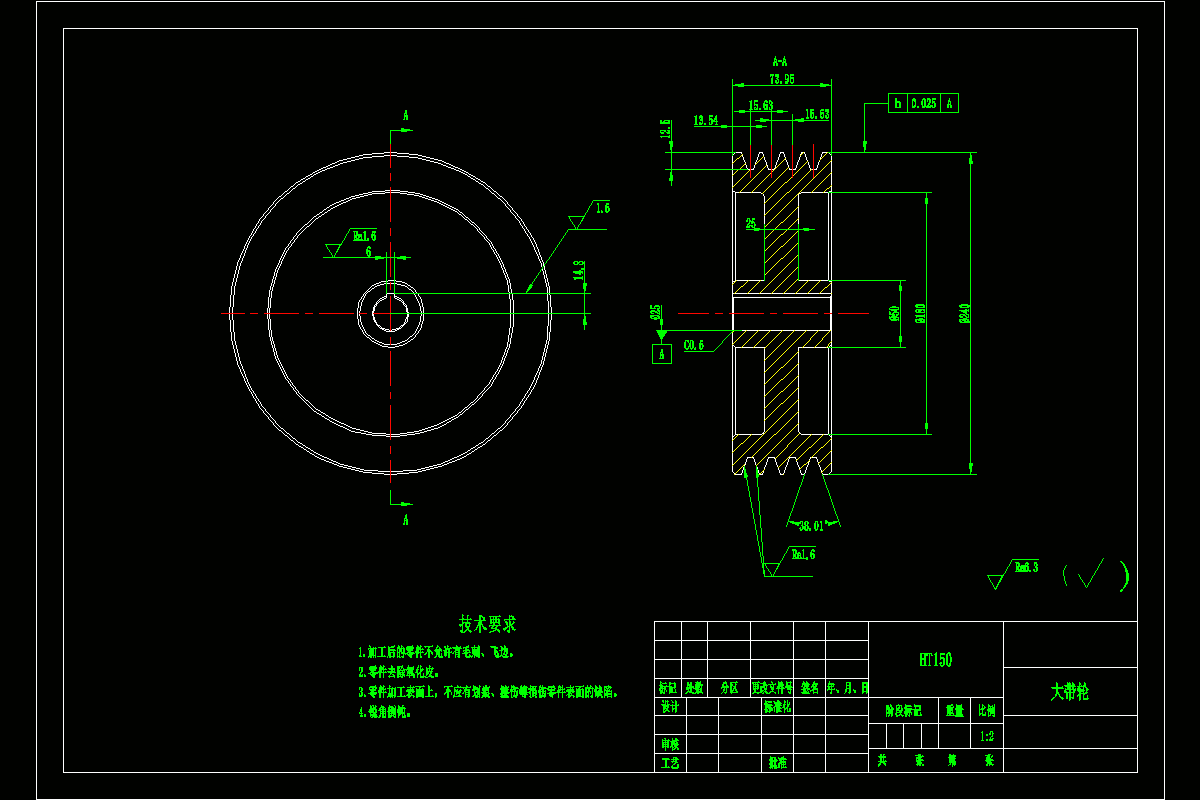

CAD版本图纸，共14张

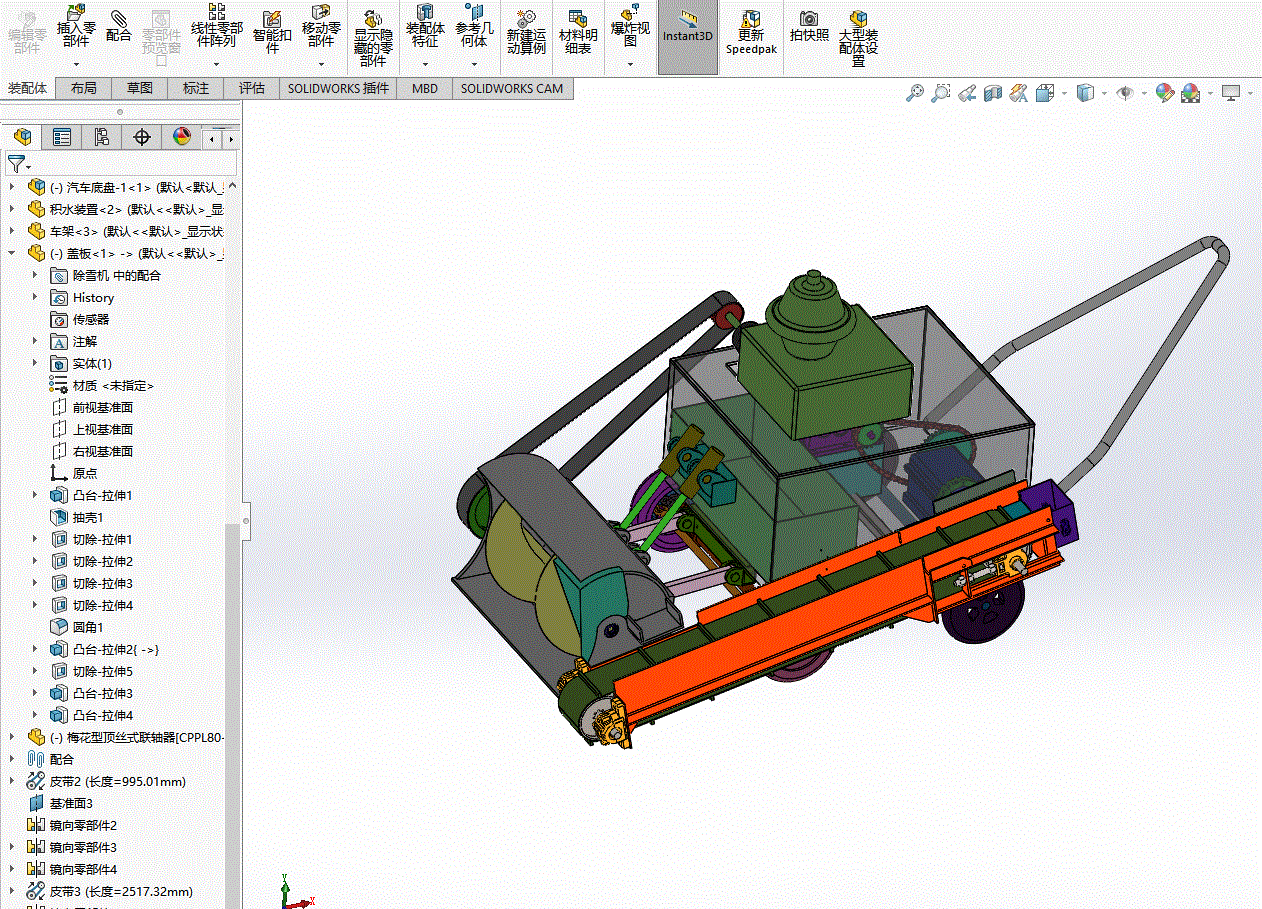

SW三维图一套

摘  要

雪是冬天的象征，瑞雪兆丰年，大雪纷飞，是世间美好而壮观的景象，最快乐的就属孩子们，他们在雪地里打雪仗，堆雪人，玩的不亦乐乎。可是雪对于国家来说，不仅仅只是美景而已，还是大自然带来的灾害。雪天路面湿滑，行人走在路面时常摔倒，也有很多车辆因为下雪发生交通事故，造成人员伤亡，家庭破裂。因此，扫雪机的发明，对人们的安全起到了至关重要的作用。

本设计主题是在分析了国内外各种扫雪机的发展现状后提出的，针对我国北方大量降雪的城市。此设计的运用范围主要是那些大型路面扫雪车所不能触及的街道。所以根据街道路面的宽窄，雪的厚度、硬度等因素，设计一种小型的路面扫雪机。

此次设计方案采用吸尘器的设计原理，由柴油机提供动力，风机叶轮在动力机的高速驱动下，将空气排出风机，同时，使吸雪口的空气不断补充进风机，形成较高的压强差，从而将雪吸入箱体，达到除雪效果。

关键词：扫雪机；吸尘器；压力差

目  录

1绪论 1

1.1选题的目的与意义 1

1.2 目前主要的除雪方法 1

1.3 目前扫雪机种类及存在问题 1

1.4 扫雪机国内外的发展现状 2

1.5 小型路面扫雪机的结构原理 3

2 总体方案设计 4

2.1 雪的物理性质 4

2.2 总体方案的设计 4

2.3 传动方案的设计 4

3 各系统的设计 6

3.1 原动机的选择 6

3.2 车体的设计 6

3.3 扫雪机的设计参数 7

4 扫雪机的设计计算与校核 8

4.1 带传动的计算 8

4.2 减速器的设计 9

4.2.1 减速器的动力参数设计 9

4.2.2 高速级齿轮传动的设计 10

4.2.3 低速级齿轮传动的设计 16

4.3 链传动1的设计 21

4.4 变速器的设计计算 22

4.4.1 高档位的齿轮传动设计计算 22

4.4.2 低速档齿轮传动的设计 28

4.5链传动2的设计 29

4.6 锥齿轮的设计 30

4.7 轴的设计计算 34

4.8 叶片轴的计算校核 36

5结  论 38

参考文献 39

致  谢40
