JJ7351-大功率液压元件检测实验台设计 下载积分：50　资料编号： JJ7351

作品包括:

Word版说明书1份，共29页，约11000字

任务书一份

开题报告一份

文献综述一份

外文翻译一份

CAD版本图纸，共8张

摘要

本是根据中国铁建重工集团的需求，而对大功率液压元件检测实验台的设计。其内容主要包括对液压实验台的液压系统设计、机械结构设计和电气控制系统的设计。

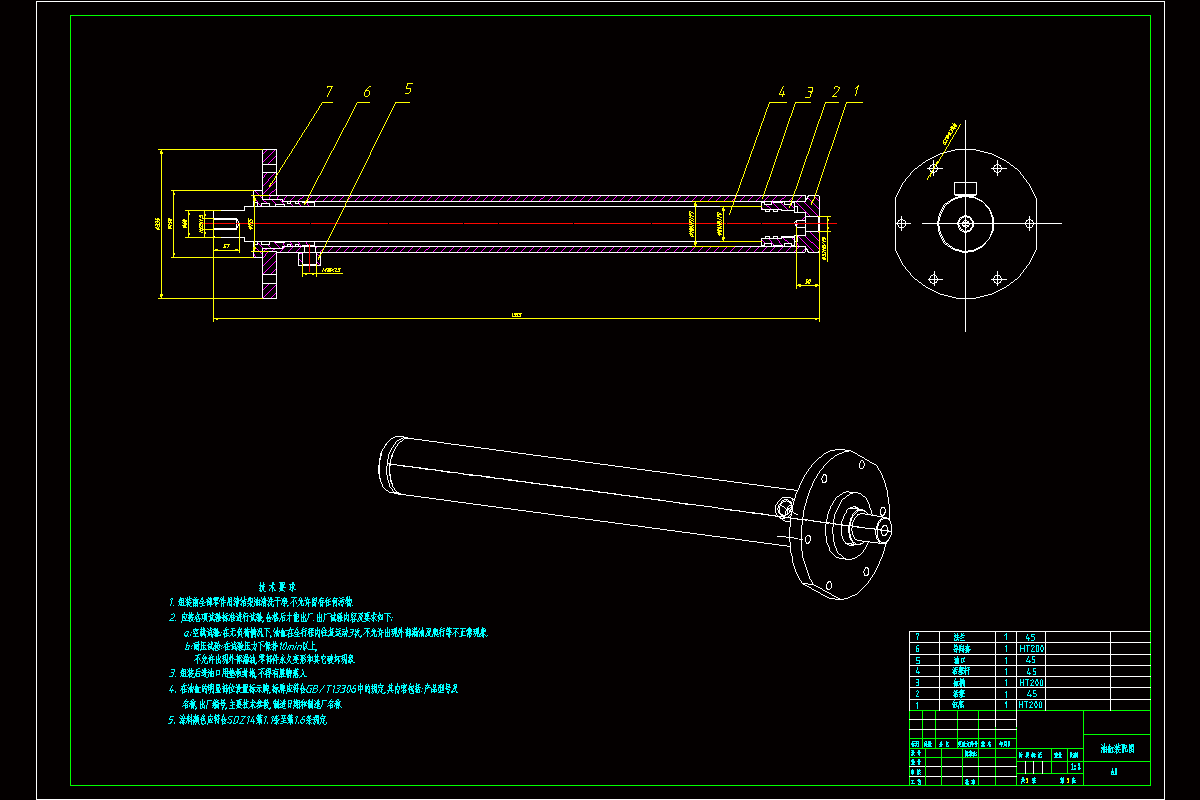

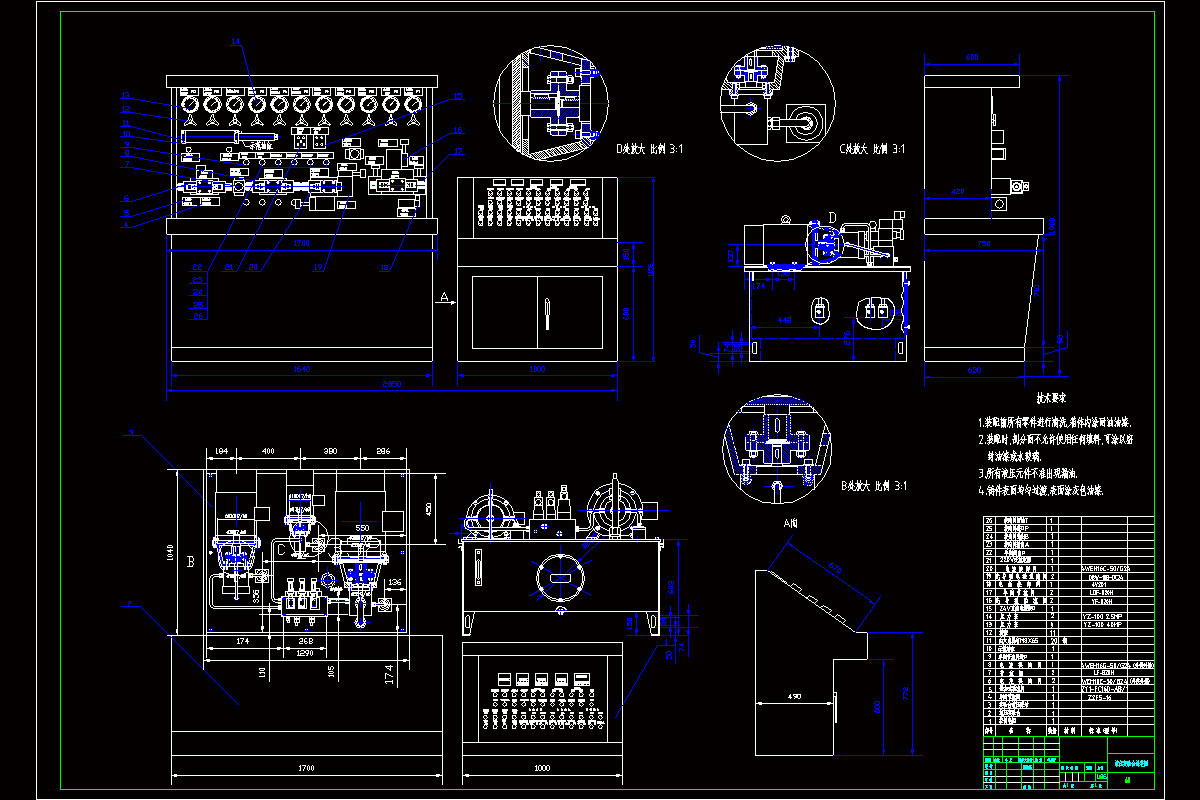

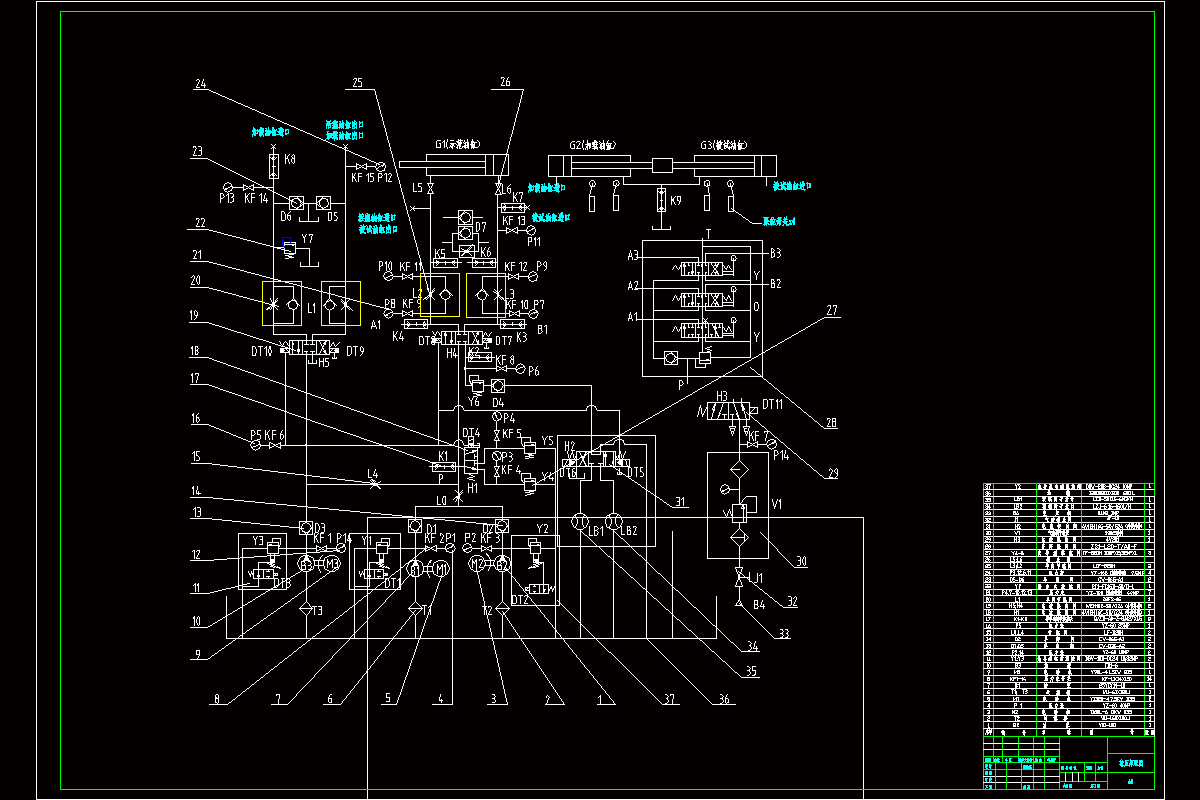

首先通过分析此液压实验台需要完成的工作要求，对液压实验台的液压系统原理进行设计，并绘制出了液压系统原理图。然后通过对液压实验台参数的计算，选择了液压泵、液压阀等液压元件和辅助元件，并完成了电机的选择和油箱的设计，绘制了液压缸等零件图。接着对液压实验台的机械结构部分进行设计，并选用优点突出的PLC作为此实验台的电气控制装置。最后绘制了液压实验台的总装配图。

关键词：大功率，液压试验台，液压元件，液压系统，可编程控制器
