JJ7367-C6150机床进给系统结构设计 下载积分：50　资料编号： JJ7367

作品包括:

Word版说明书1份，共38页，约15000字

任务书一份

开题报告一份

文献综述一份

外文翻译一份

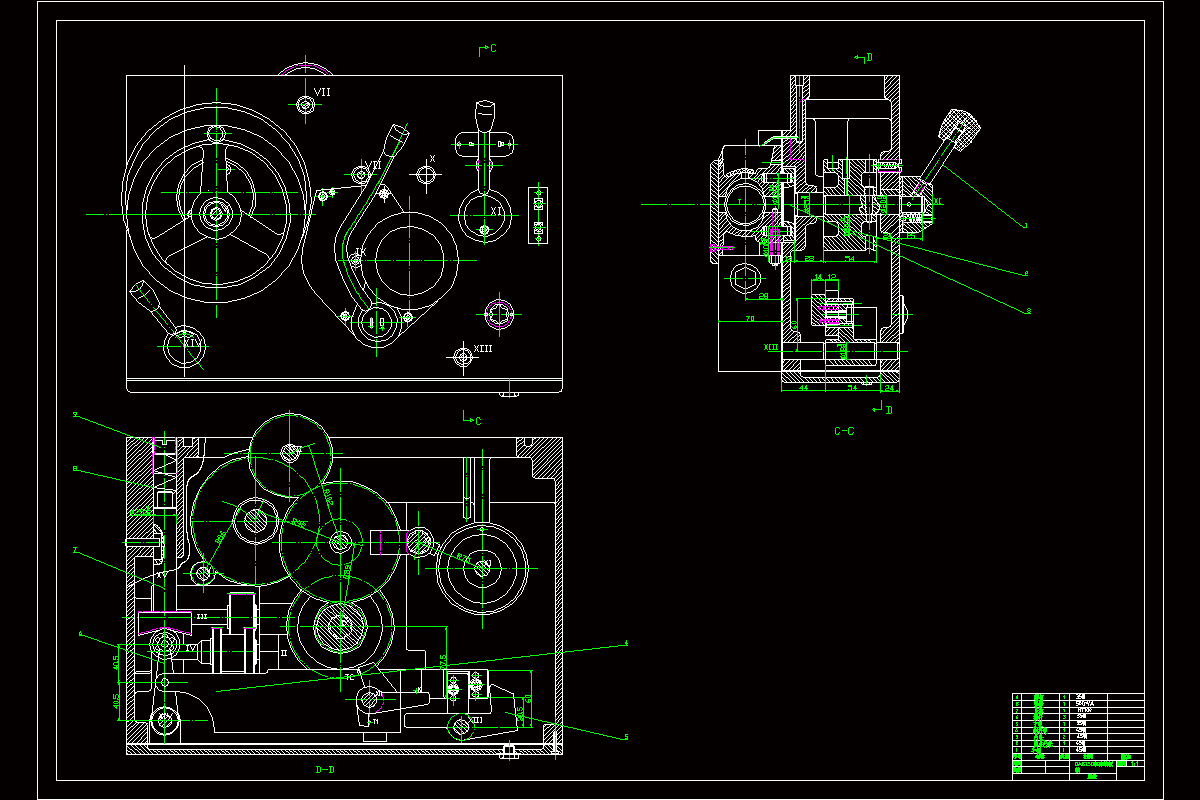

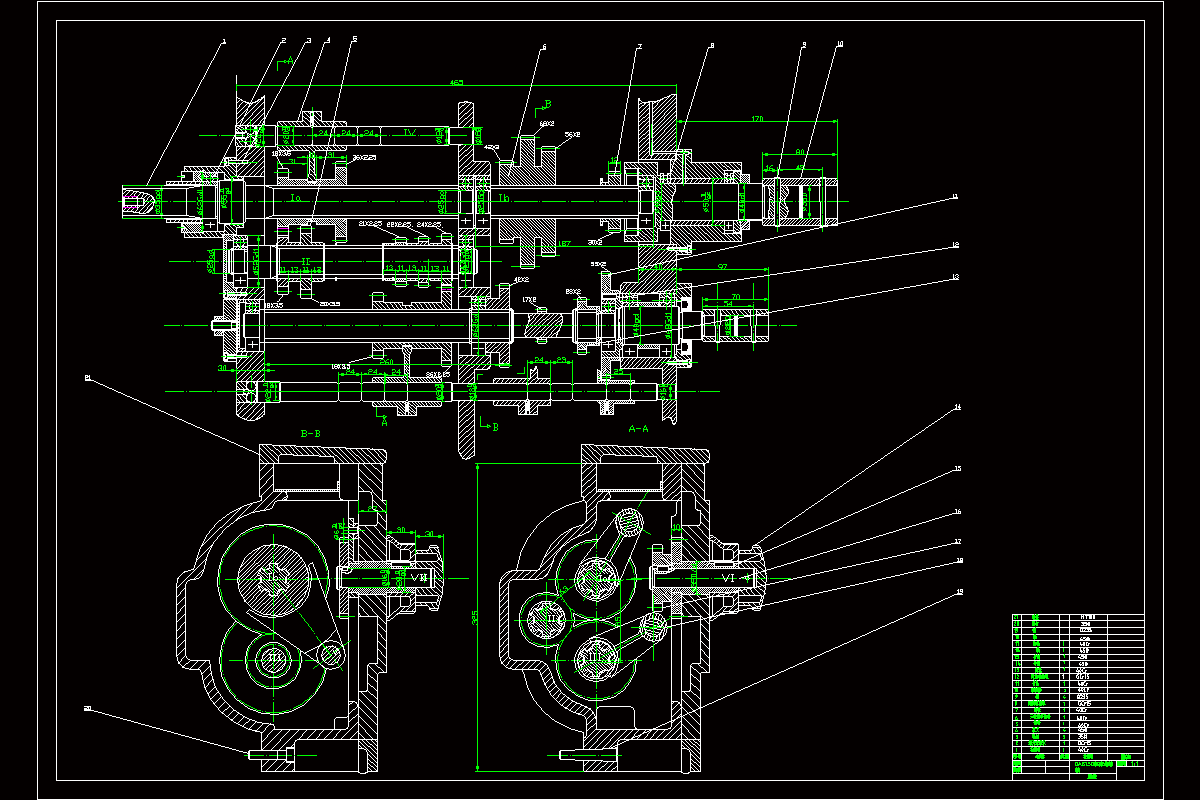

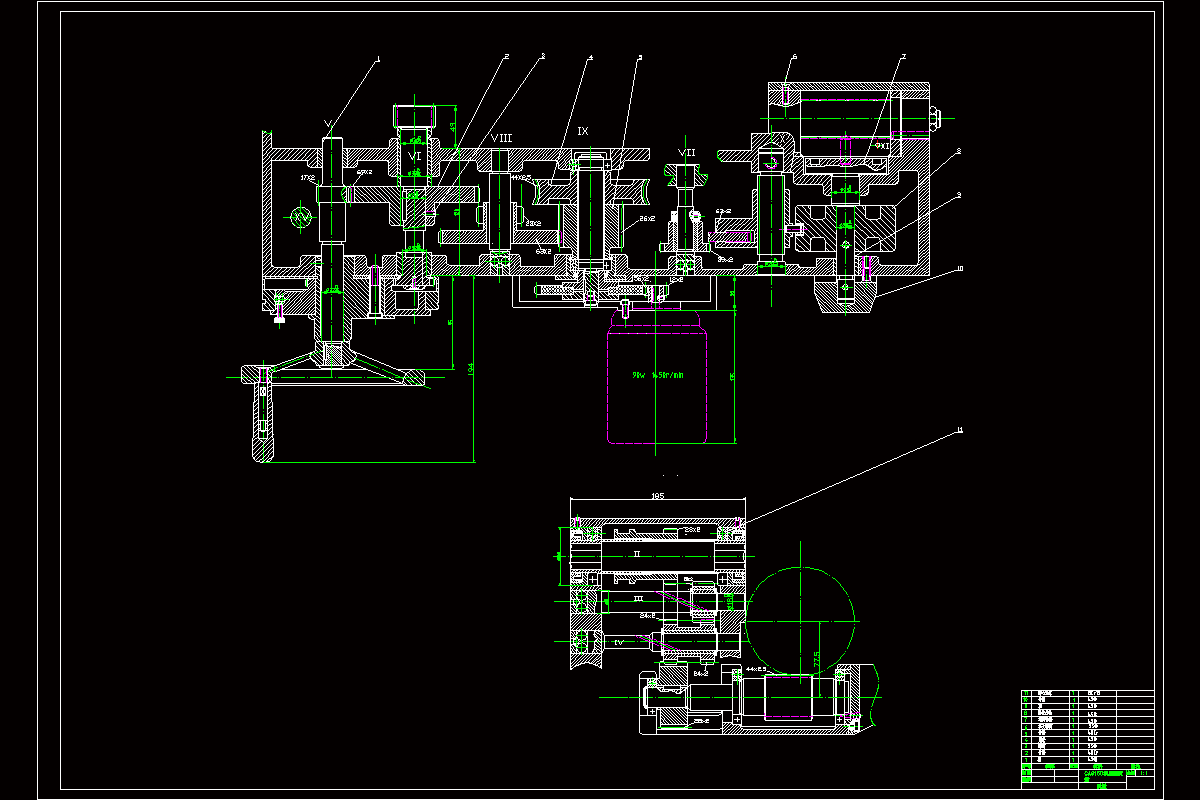

CAD版本图纸，共3张

摘要

C6150机床是能对是对轴、盘，环等多种类型工件进行多种工序加工的卧式车床，适合小批量的车削零件加工。常用于加工工件的内外回转表面、端面和各种内外螺纹。

机床的进给系统主要包括进给箱和熘板，是影响机床加工精度的重要因素。进给箱机是改变机床切削时的进给量或改变表面形成运动中刀具和工件相对运动关系的机构。熘板箱是将丝和光杠传递的旋转运动转变为熘板箱的直线运动并带动刀架进行进给运动。本次设计是以C6150机床为研究对象，设计其进给系统的结构。设计的思路是先通过分析机床主要技术参数来确定机床进给系统的方案，再对机床的进给箱和熘板箱的结构进行分析设计，以及对箱体内主要零部件设计及校核，最后再详细阐述机床进给箱和熘板箱的运动过程。

本文对机床的进给系统的主要结构进行了设计与说明。先是对电机进行了选型，再对机床进给箱和熘板箱内部主要轴及轴上零件进行了设计及强度校核并且对机床进给箱以及熘板箱的工作过程进行了详细的说明，最后确定了C6150机床进给系统的结构。
