JJ7406-万能升降台铣床工作台结构设计【含SW三维图】 下载积分：50　资料编号： JJ7406

作品包括:

Word版说明书1份，共39页，约17000字

开题报告一份

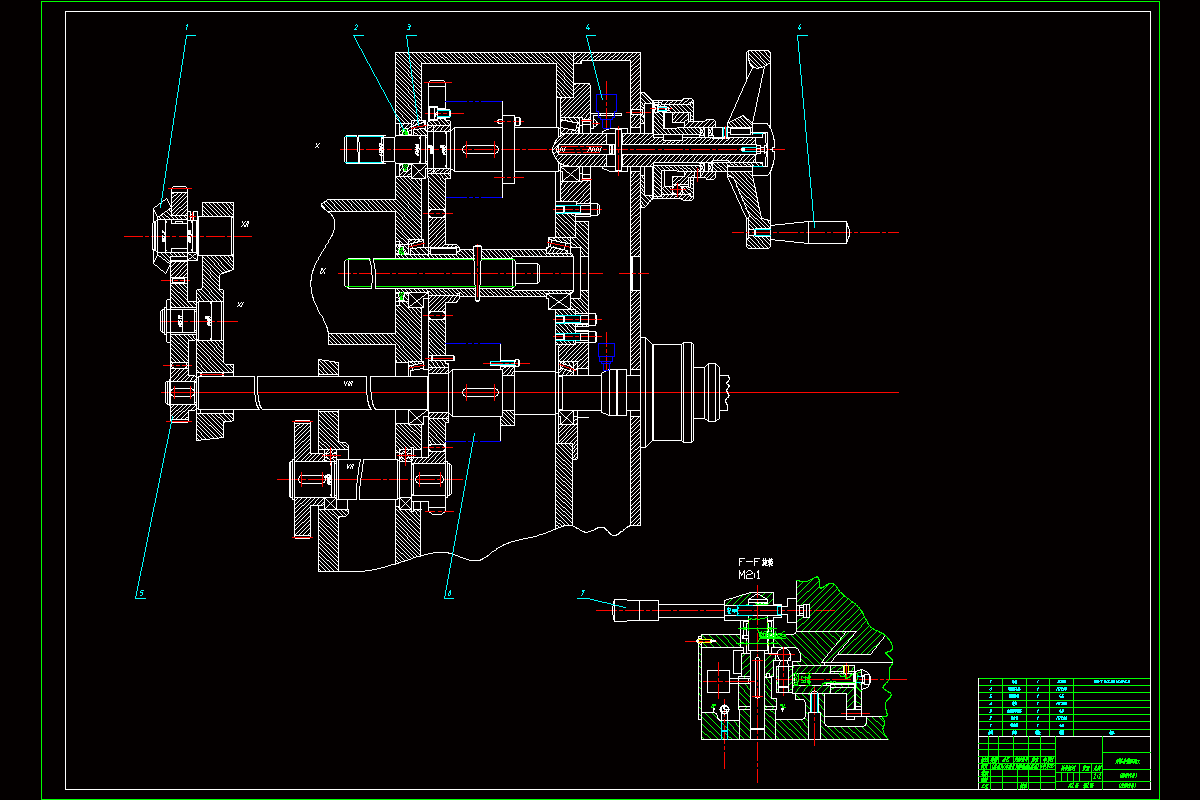

CAD版本图纸，共4张

Solidworks三维图一套

摘要

本次设计的铣床为万能升降台铣床，万能升降台铣床是一种通用金属切削机床。本机床的主轴锥孔可直接或通过附件安装各种圆柱铣刀、成型铣刀、端面铣刀、角度铣刀等刀具，适用于加工各种零部件的平面、斜面、沟槽、孔等，是机械制造、模具、仪器、仪表、汽车、摩托车等行业的理想加工设备。具有机构合理，操作简单，节能高效，稳定性好等特点。

本次设计是对万能升降台铣床升降台、工作台、工作台操纵机构进行结构设计、运动分析和主要参数计算。

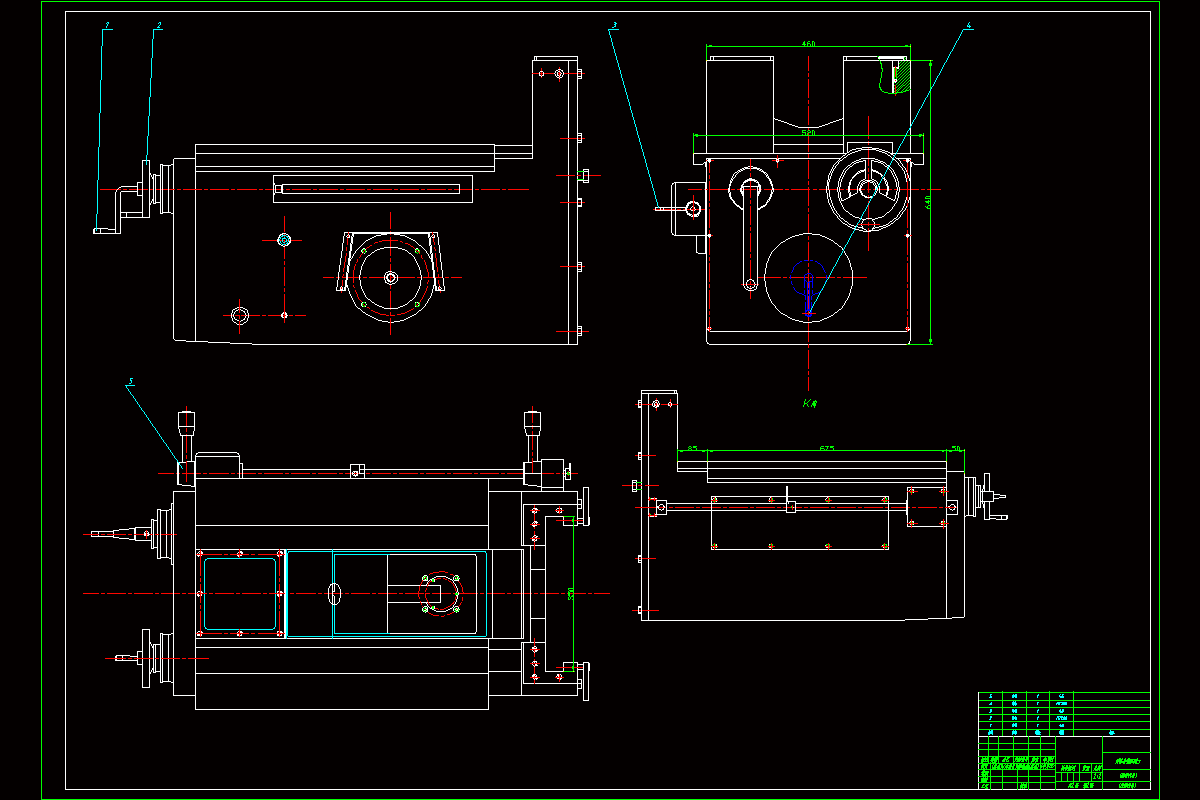

在本次设计中，对铣床升降台进行了结构设计、运动分析，并对主要零件进行了校核。铣床升降台是工作台的支座，在升降台上安装着铣床的纵向工作台、横向工作台和转台。由手柄控制变换进给速度，允许在开车的情况下进行变速。升降台可以沿床身的垂直导轨移动。升降台的下面的垂直丝杠，带动升降台升降，并且支撑着升降台。

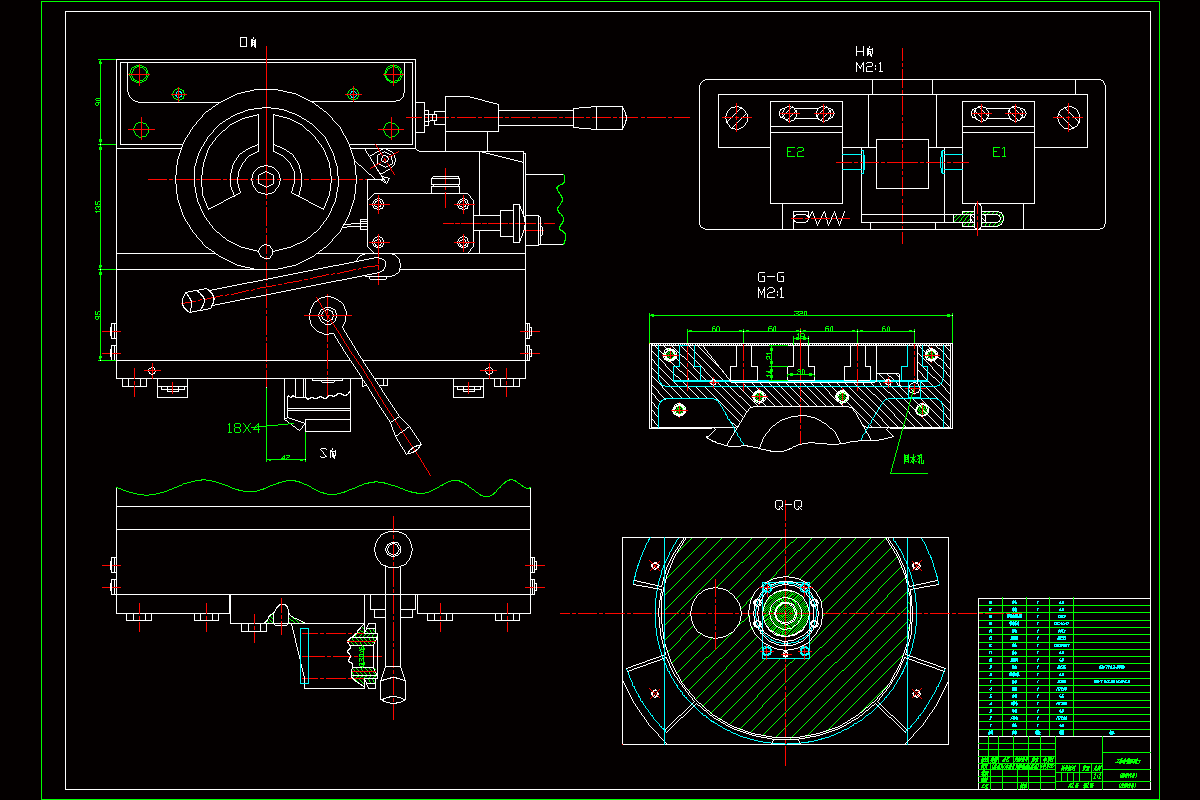

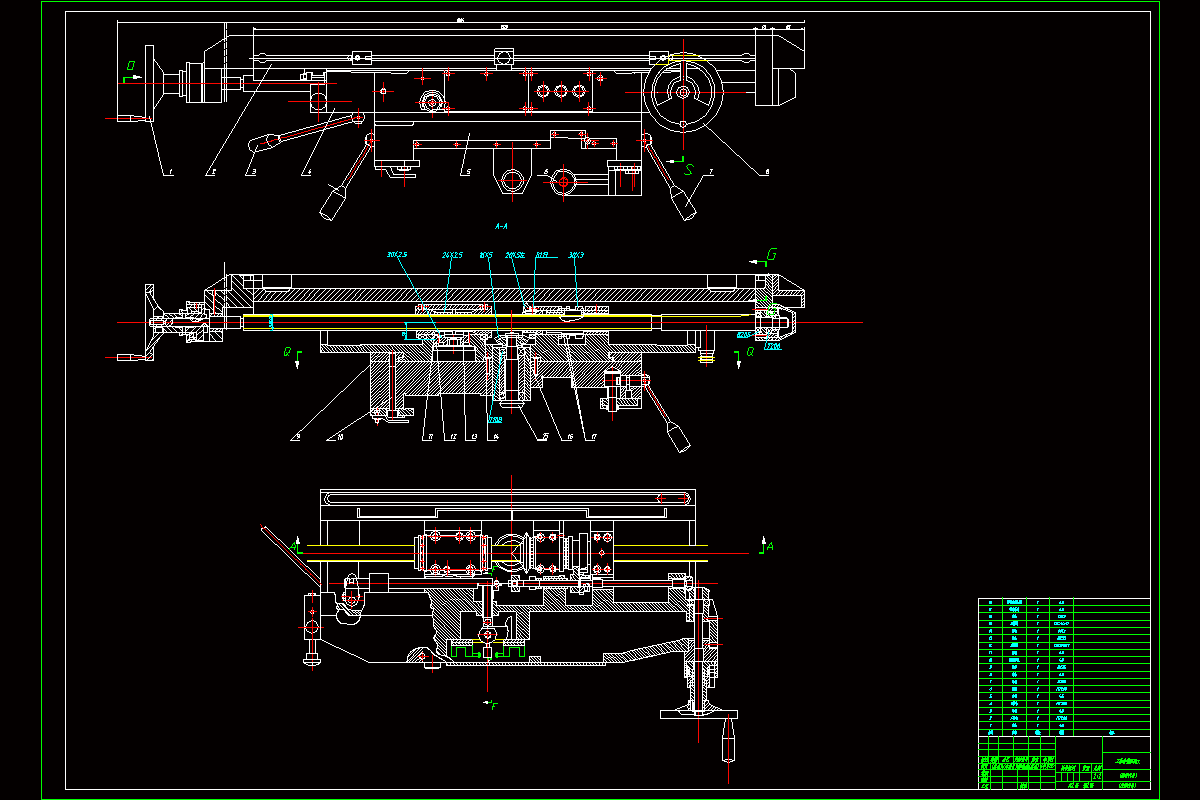

在本次设计中，对工作台进行了结构设计和运动分析，并对主要零件进行了校核。工作台是用来安装工件或夹具，并带着工件作纵向、横向进给运动。该工作台分为三层结构，最上层是纵向工作台，由丝杠使其进行X方向的移动，中间为转台，控制工作台在水平面内进行??45??的转动，下层为横向工作台，通过导轨使其进行Y方向的移动。

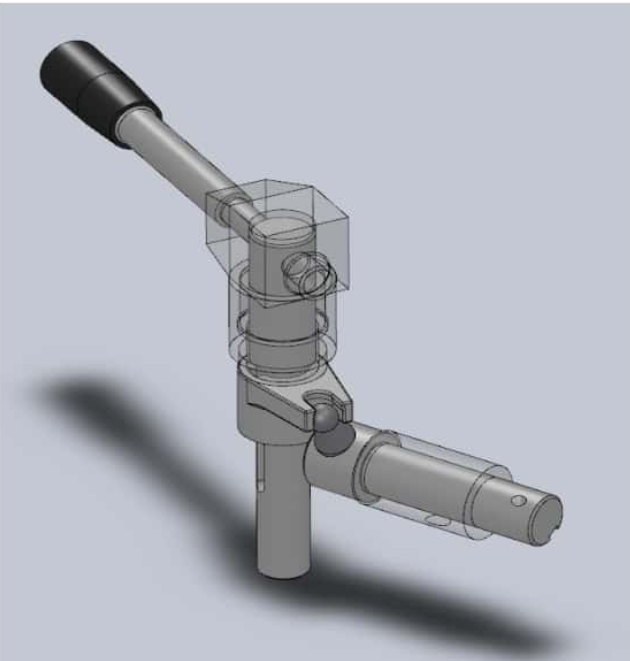

在本次设计中，对工作台操纵机构进行了结构设计、运动分析。工作台操纵机构用来控制工作台横向、纵向移动用以满足不同的加工要求。
