JJ8026-外壳基座冲裁拉深级进模具的设计 下载积分：100　资料编号： JJ8026

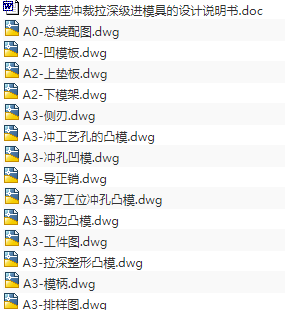

作品包括:

Word版说明书1份，共42页，约19000字

CAD版本图纸，共15张

摘要

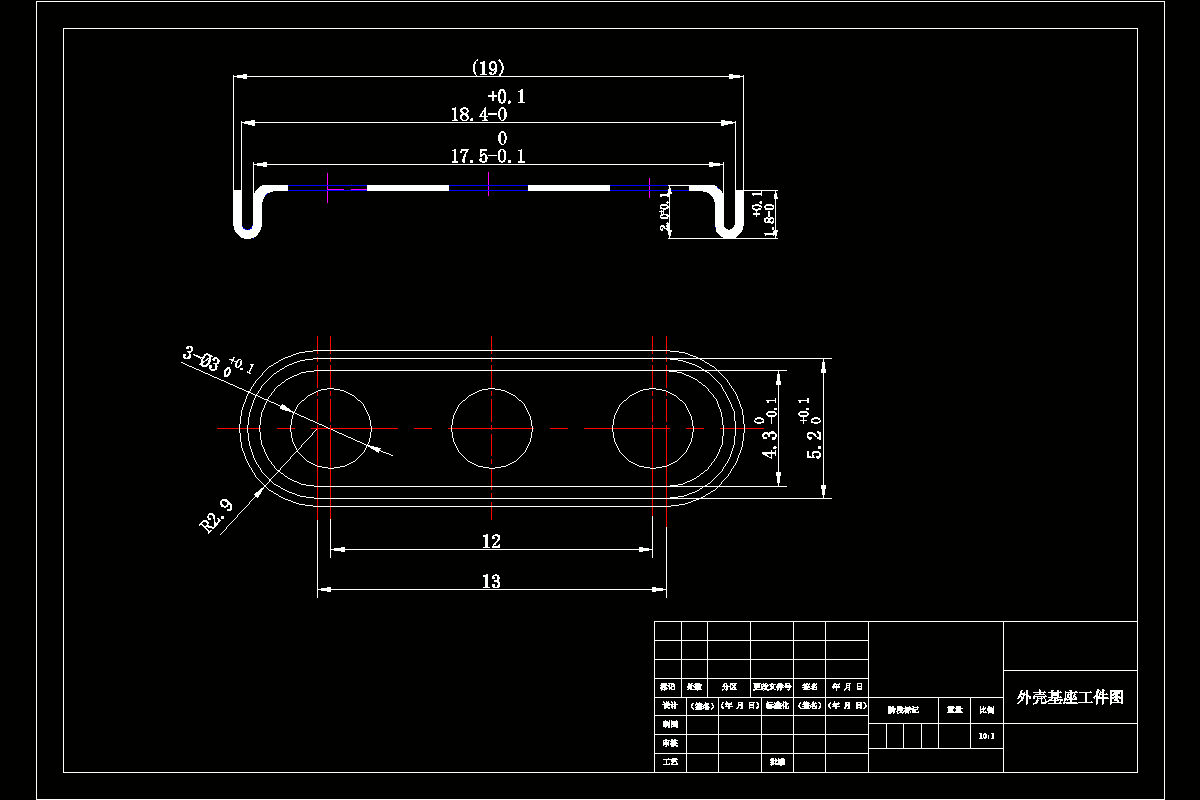

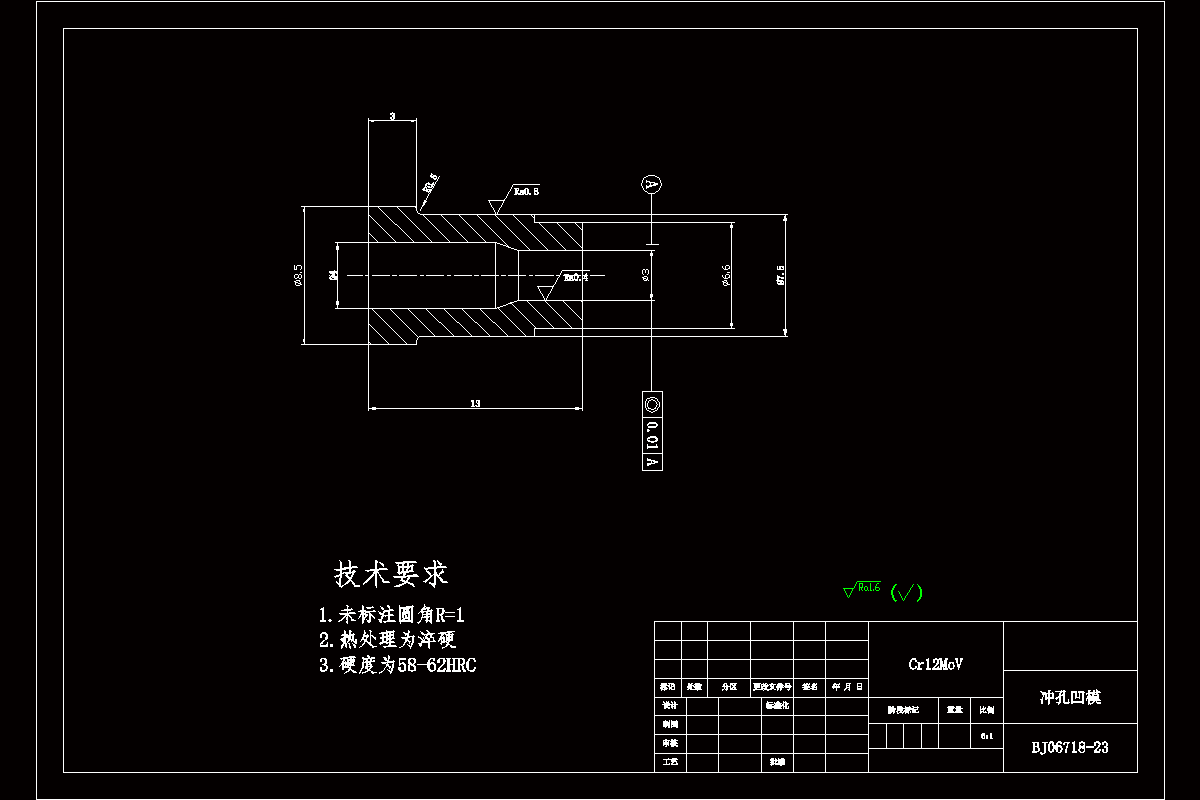

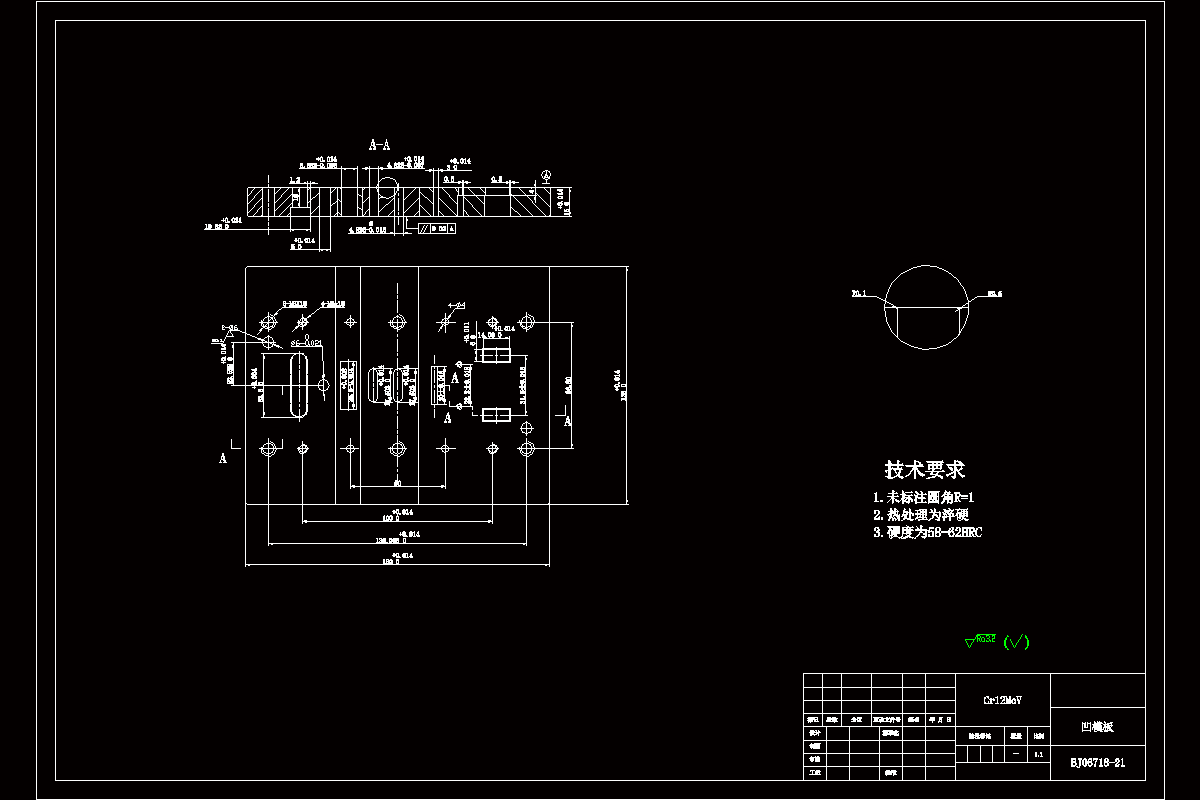

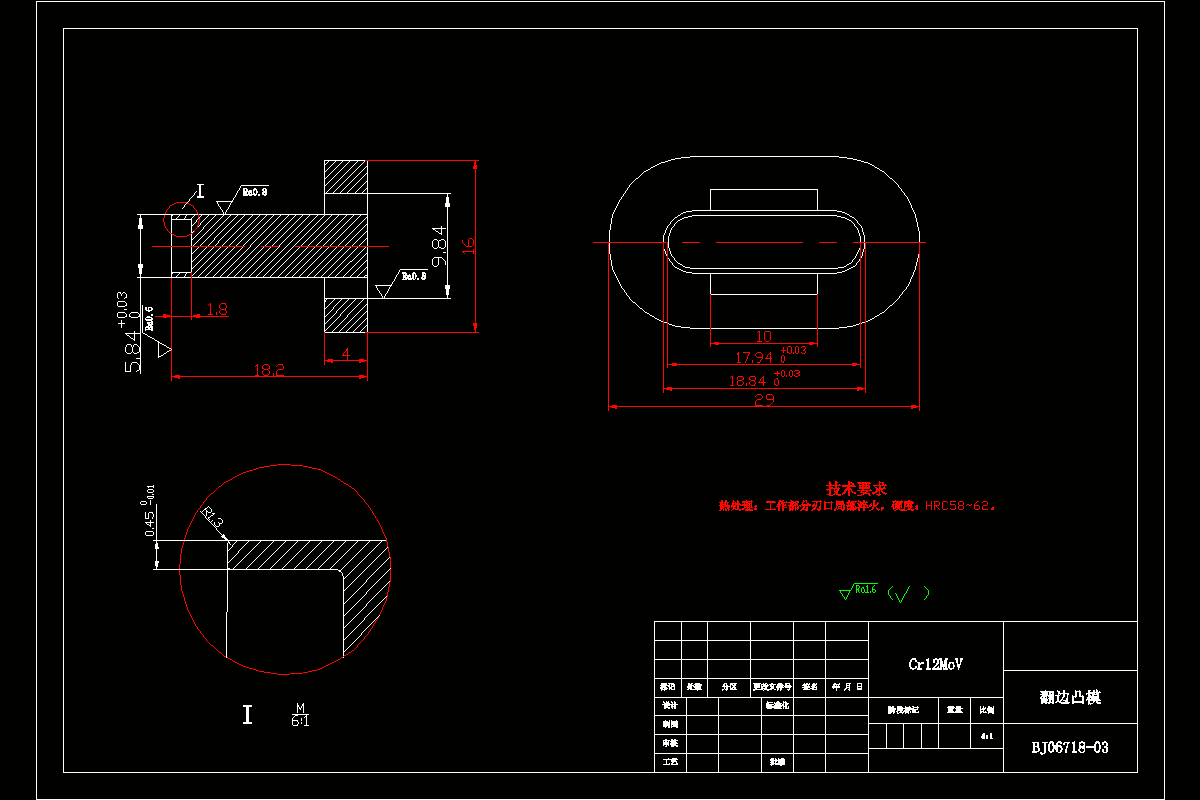

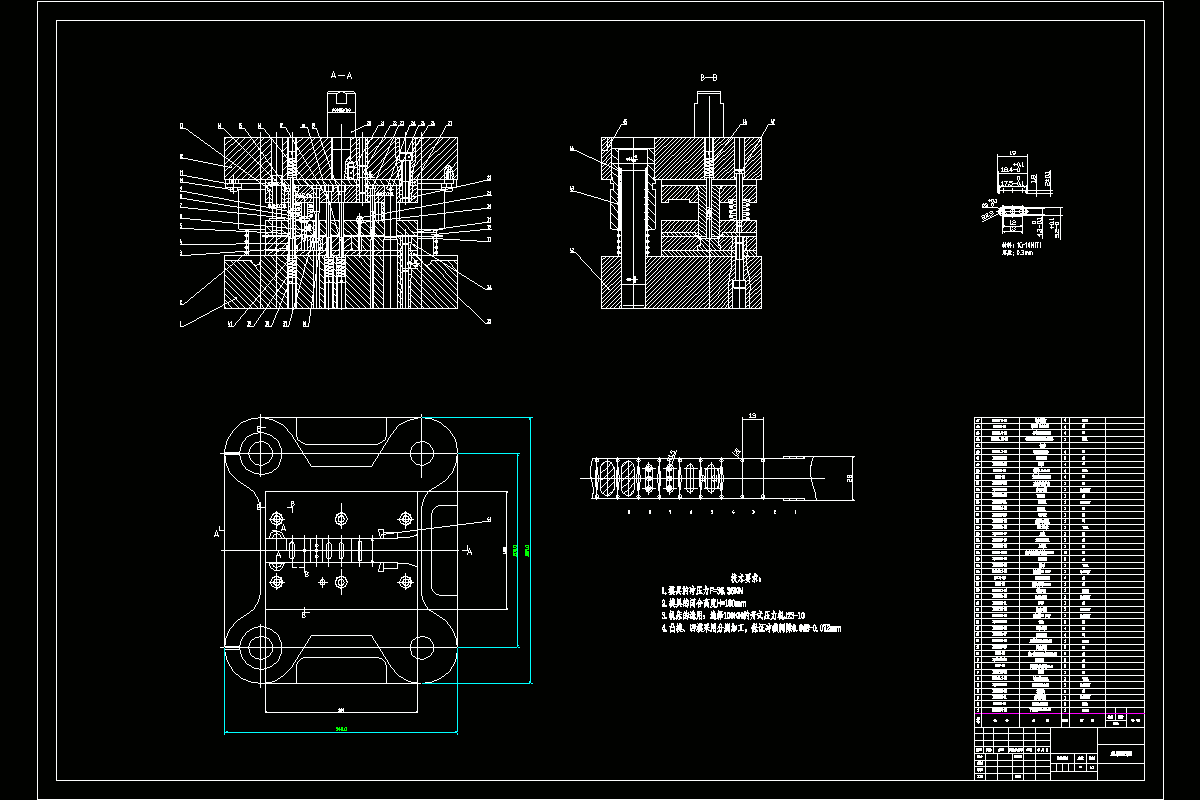

这篇设计说明书是对于外壳基座冲裁拉深级进模的设计，冲裁件外壳基座具有尺寸孝加工精度要求高、加工工艺复杂、生产批量大等特点。该模具是一个采用冲孔、翻边、拉深、落料等9个工位的级进模结构。在设计中首先要对工艺方案进行分析，确定正确的材料加工工艺，在计算和叙述结合的情况下，计算出凸凹模间隙值、模具工作尺寸和零件工作所需要的各种力，然后根据计算选择出合适的材料，并且对工作零件、定位零件、卸料零件、导向零件和安装固定零件等零件进行设计选择。在设计中最主要的难点是对模具凸模和凹模的结构设计，在设计中对于最后一个落料和翻边这样的复核工序中决定采用复合模加工，并对这个想法进行了分析和确定，最后确定了方案的可行性。在设计中，整合了这个大学四年的知识，并且对知识进行了加深和运用，对于以后的工作生活具有很大的意义。
