K1907-发动机连杆加工工艺及铣端面夹具设计[含SW三维图] 下载积分:50 资料编号: K1907

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: K1907
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

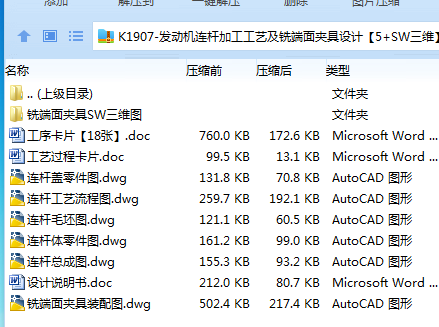

作品包括:

Word版说明书1份,共22页,约11000字

工序卡18张

工艺过程卡1张

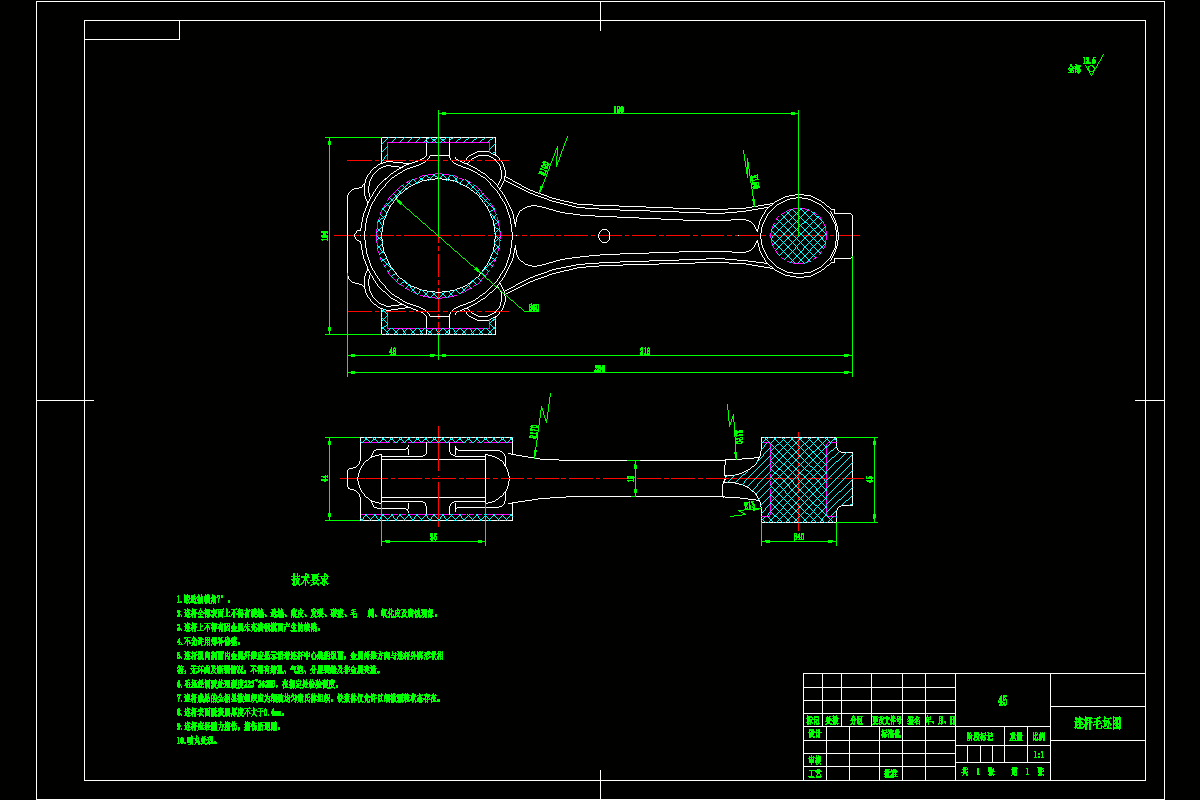

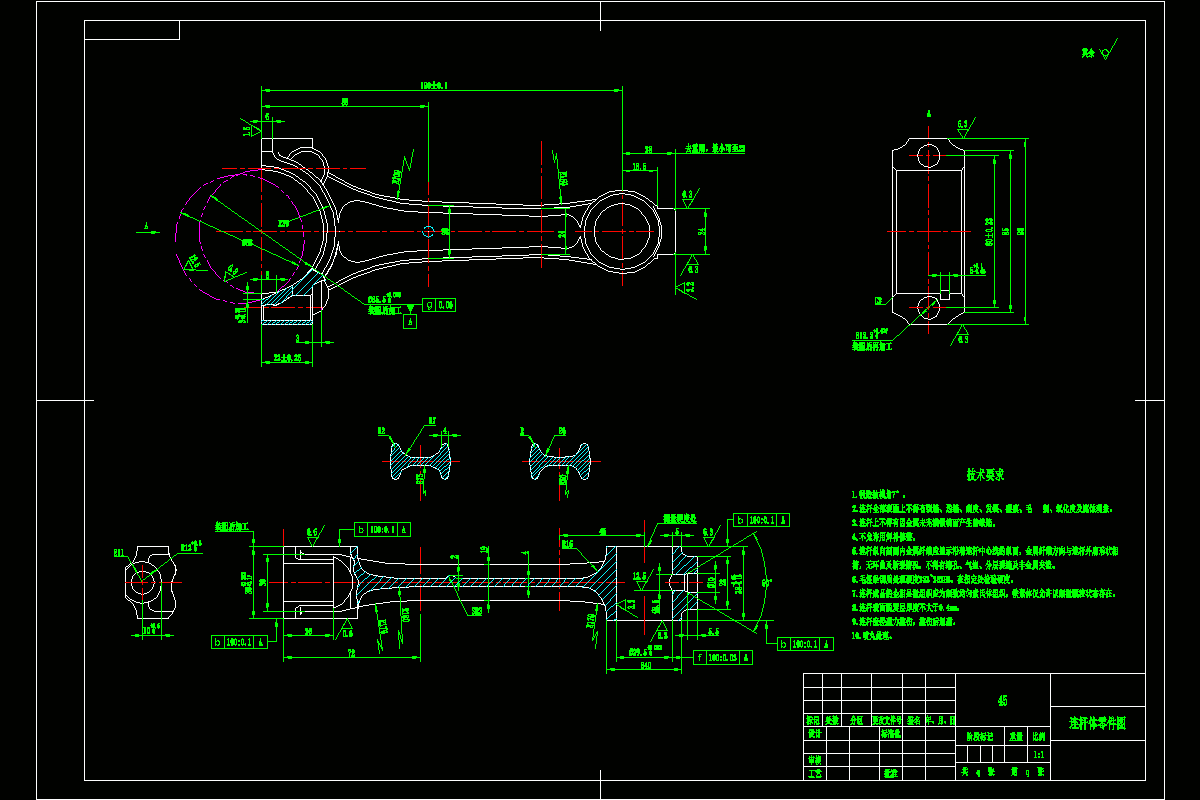

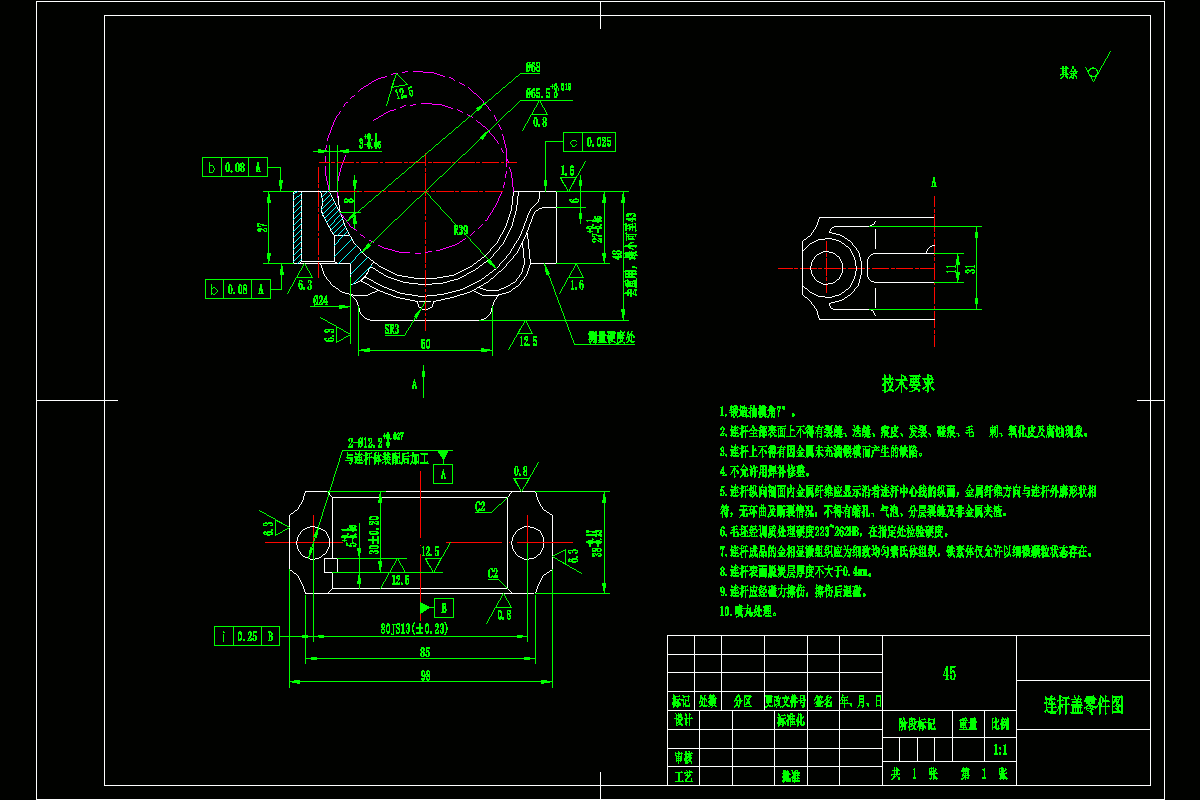

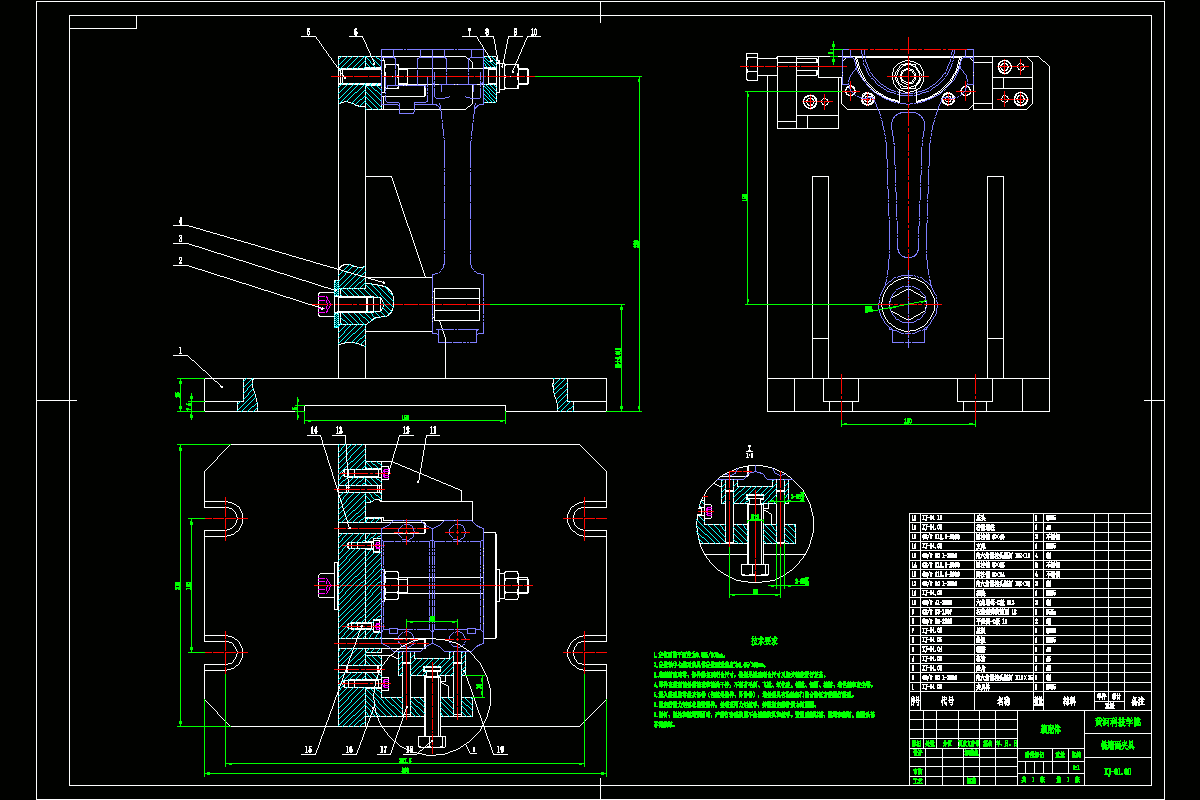

CAD版本图纸,共5张

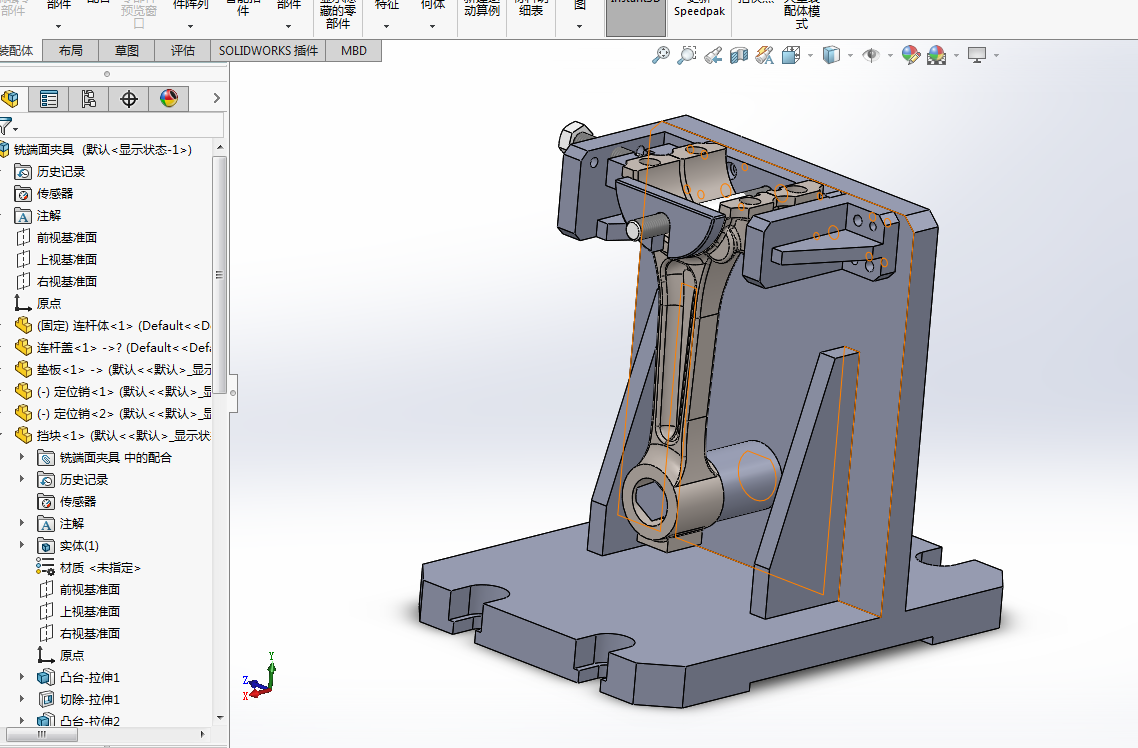

SW三维图1套

STP三维通用格式1份


摘 要

连杆是柴油机的主要传动件之一,本文主要论述了连杆的加工工艺及其夹具设计。连杆的尺寸精度、形状精度以及位置精度的要求都很高,而连杆的刚性比较差,容易产生变形,因此在安排工艺过程时,就需要把各主要表面的粗精加工工序分开。需要正确的解决在加工的程序里零件的定位和夹紧跟工艺路线的布置和工艺尺寸大小的确定等一系列因素,然后设计出专用的夹具来确保零件的质量。这种设计是必须要培养自主学习以及自我创新的能力。所以这种设计是全面和实用的,涵盖广泛的知识。 因此,我们不仅要关注设计中的基本概念,也需要关注生产实践。把理论和生产实践结合起来,我们才能完成好这次的设计。

关键词:连杆;工艺;夹具
