M1050-显微镜底座加工工艺及夹具设计【含SW三维图】 下载积分：200　资料编号： M1050

作品包括:

Word版说明书1份，共35页

开题报告一份

外文翻译一份

文献综述一份

工序卡13张

工艺过程卡1张

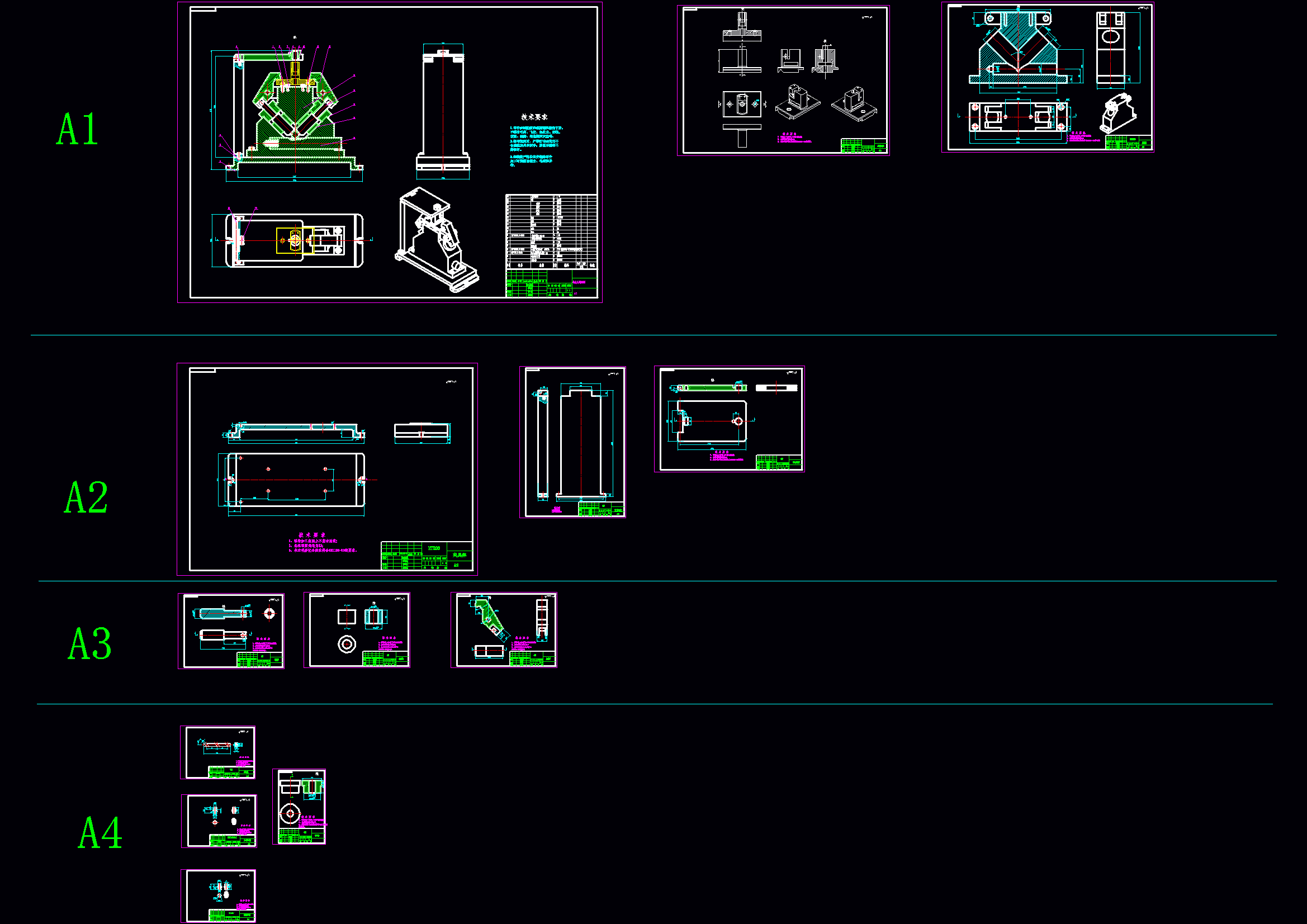

CAD版本图纸，共11张

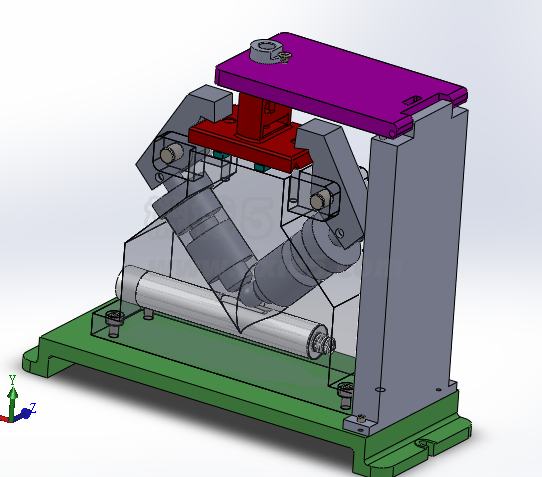

SW三维图一套

摘要

显微镜调整架底座，顾名思义是安装在显微镜调整架底部的，调节高度螺母安装在底座中间通槽内，与螺杆装配到一起使升降座固定在底座上且可以上下调节升降，紧固螺栓安装在侧面螺纹孔上，与销钉一起将升降台固定住，当升降台调整到预定高度的时候，紧固螺栓便可将其锁紧不会发生松动，从而不会因此产生对该设备的不良影响。

显微镜调整架底座在整个设备中起到支撑、调节和紧固等作用。所以其中底面及顶面既高度尺寸90mm，安装调节螺母的槽面尺寸12mm，中间内孔20H7等重要尺寸及表面在设计工艺规程是要重点予以保证。
