M1605-摩托车后视镜金属外壳的设计与加工[含Proe三维图] 下载积分：150　资料编号： M1605

作品包括:

Word版设计说明书1份，共37页，约7700字

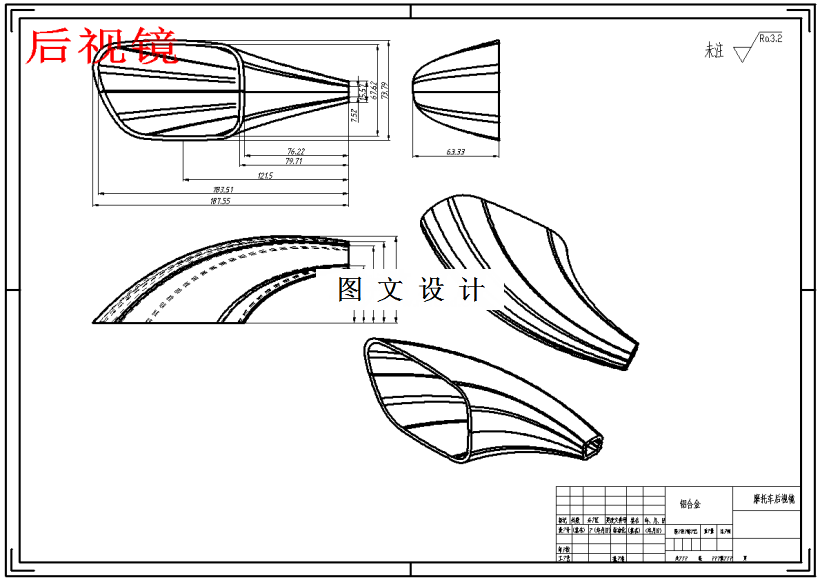

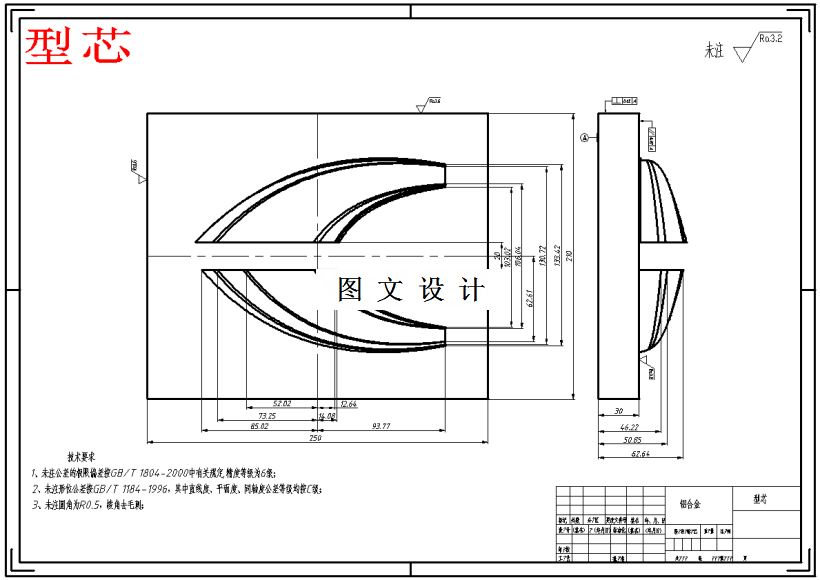

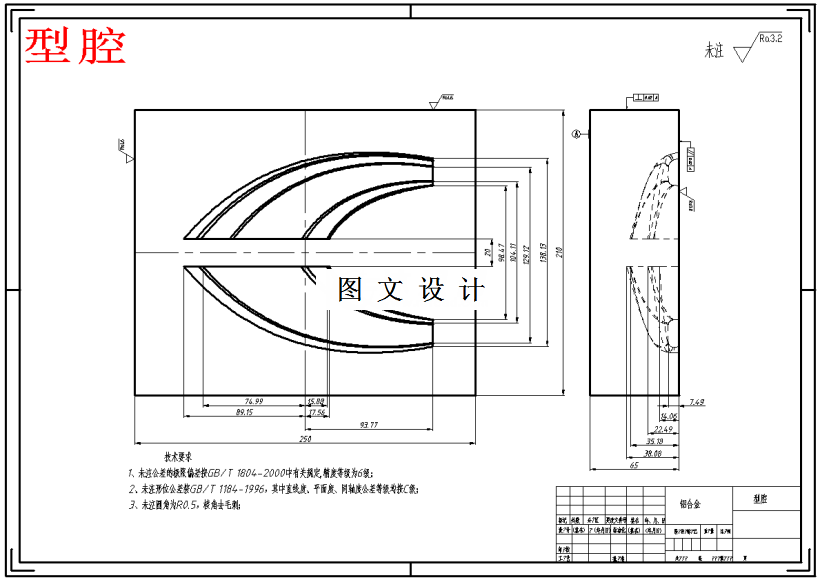

CAD版本图纸，共3张

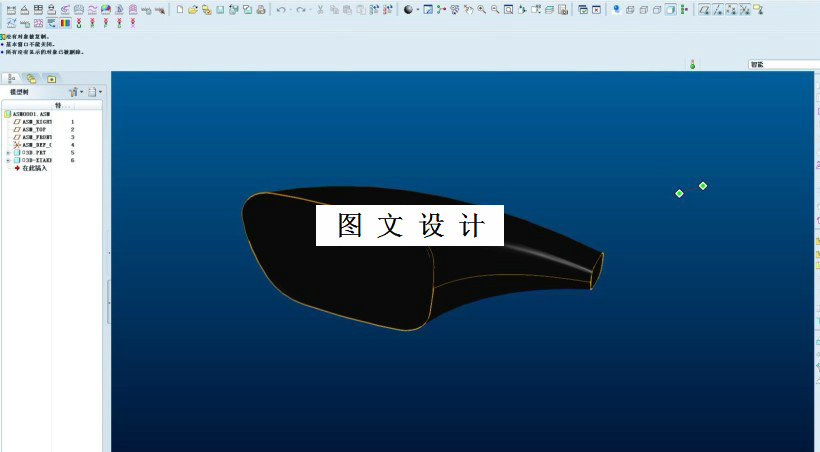

Proe三维图一份

摘要

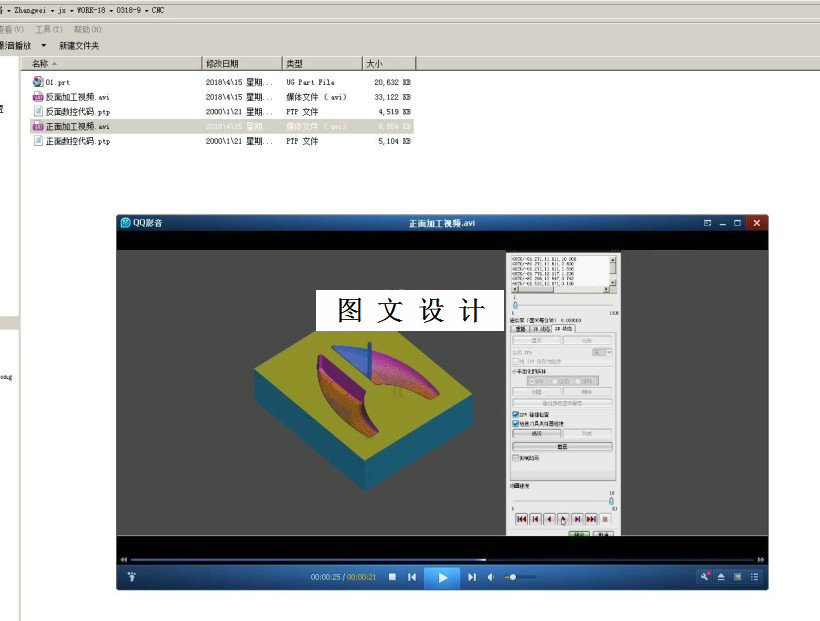

本文主要以CAD2010软件分别摩托车后视镜外壳进行了合理的设计。然后对现有产品使用材料跟铝合金材料进行对比，还对铝合金各系列材料进行分析，从而选择最佳材料来加工。根据Proe5.0软件进行三维模型的设计，在proe5.0中应用草绘、拉伸、边界混合、实体化和抽壳等命令对设计好的图样进行绘制。先是从造型设置到摩托车后视镜金属外壳的模型轮廓的草绘，再到边界混合对曲面进行生成，再通过分型面对上壳、中壳和下壳进行拆分。然后把Proe5.0做好的三维图以曲面形式和IGS格式保存副本，通过UG NX打开，进行刀路的一个设计。其中主要是对外壳进行了毛坯设置，刀具选择，参数选择后，再进行上壳正面粗加工刀路设计，正面精加工刀路设计，轮廓的切除，外形轮廓粗加工的刀路设计和反面精加工刀路设计。设计完刀路后进行刀路的仿真和输出路径，把输出的正反面路径放到carver400TE机床进行实际加工。其中需要的工件进行平口钳的固定和手轮试切，反面固定时还需要用上石膏进行固定，再进行加工。加工后对上壳进行一个打磨，用砂纸把毛刺祛除，保证产品光滑。从这次设计中得出总结和对又对自己这次有所帮助的老师进行感谢。
