M2300-叶片红外线检测平台设计[含SW三维图] 下载积分：50　资料编号： M2300

作品包括:

Word版设计说明书1份

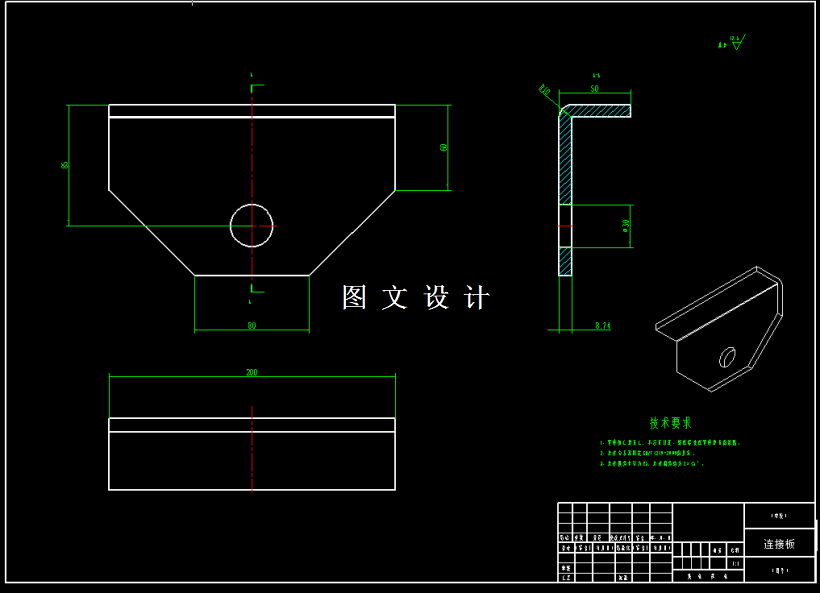

CAD版本图纸，共3张

SW三维图一套

摘要

由于现代科学技术的发展和经济技术的不断进步，在现代生产和制造上的能源的要求，更偏向于环保，无污染，可持续发展的方向上发展。而风能的发展中，是一种比较好的再生能源，也是一种污染比较小的能源，在不断的发展中，风能被发展和使用。在实际中采用风电的技术不断的出现，在风电叶片的发展上也是得到了很大的进步，但是在风力发电上的成本在不断的增加，对风力发电产品的制造难度比较大。在大型的风电叶片的制造和运输上也是一个比较困难的问题。在以后的发展中，需要得到更加先进的改进和完善。在叶片的安装上，对于大型的体积和重量的叶片来说，对安装上的要求也是有更高的要求和安装技术的创新要求。在叶片的使用上，能够实现风力发电机的长久的使用，也是一个比较重要的环节，在生产和制造上起着相当重要的作用。

本次课题将针对风力发电上叶片的检测平台进行设计，完成红外检测平台的结构设计，对滑道的结构进行受力的分析，实现提升平台的设计和海红外热成像结构的设计，最终完成机构的设计，绘制各机构的二维CAD图纸。对设计的结构进行分析和计算。

关键词：风电叶片；无损检测；红外热波成像；检测平台

目录

第一章绪论3

1.1课题研究背景3

1.2国内外研究现状及趋势5

1.3课题研究的意义和目的6

第二章红外热成像技术原理设计8

2.1红外检测技术原理8

2.2检测方法的分类8

（1）有声发射监测的方法8

（2）采用光纤的传感器进行监测的方法9

（3）采用红外热的成像法来进行检测9

2.3红外检测方案的设计10

第三章提升平台的计算设计12

3.1、叶片检测平台提升机的工作原理12

3.2、叶片检测平台提升机的动力分析12

3.3叶片检测平台提升部分电机的选择12

3.3.1提升功率的计算13

3.3.2电动机功率的选择13

第四章叶片红外检测平台使用安全性注意事项15

结论16

参考文献17
