M2307-螺钉自动检验分选机设计[含SW三维图] 下载积分：100　资料编号： M2307

作品包括:

Word版设计说明书1份

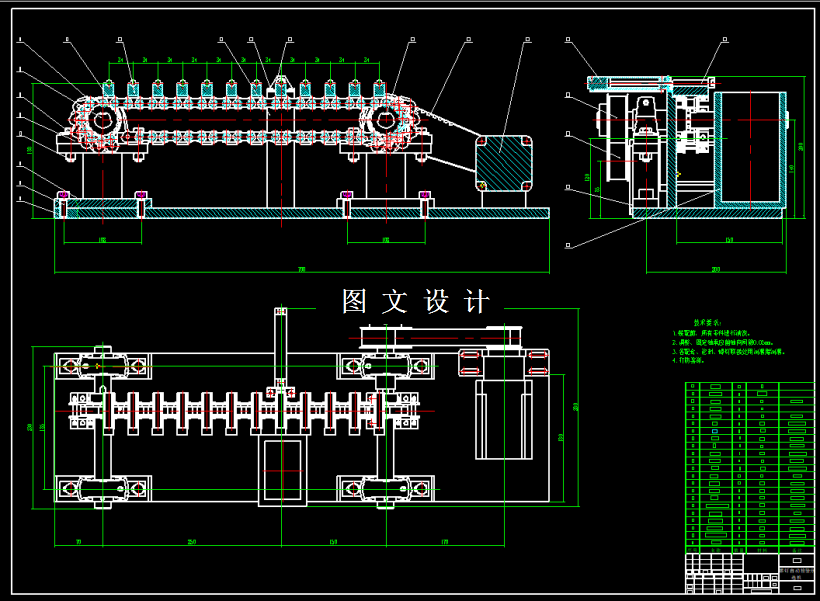

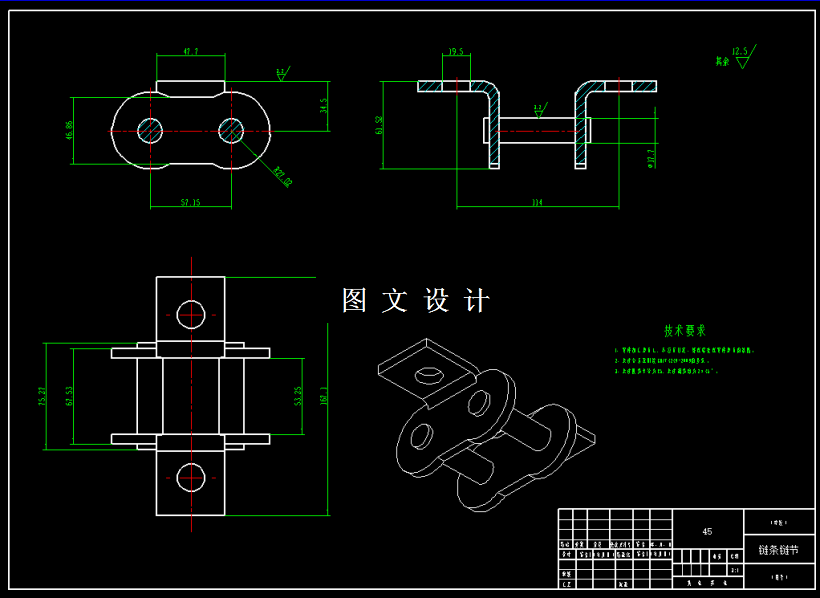

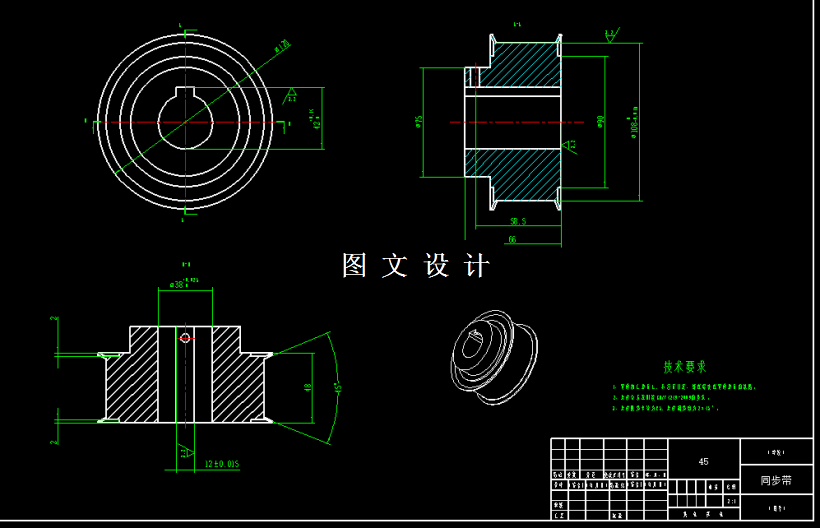

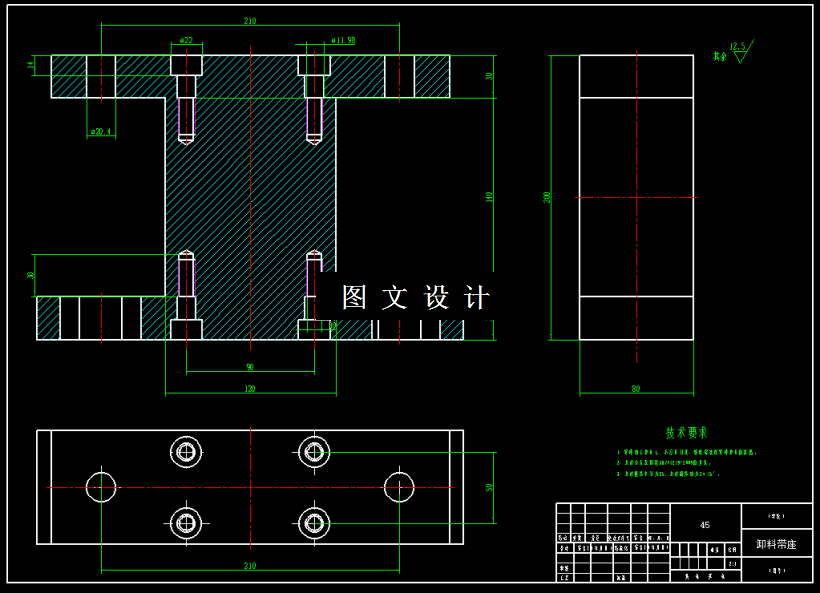

CAD版本图纸，共7张

SW三维图一套

摘要

螺钉自动检验分选机是一种不良剔除上专为流水线检验分选螺钉的小型检验分选机器，其结构简单，而且质量要求较轻，实现自身的便捷的特点，螺钉自动检验分选机的结构研制和设计的开发，针对螺钉的生产和产量来说都是一个良好生产机器，对螺钉的生产有重要的意义。在流水线生产螺钉的生产过程中，为了增强螺钉在生产时候的快速生产的速度，生产出比较优质的螺钉生产标准螺钉，就是为了能够使螺钉在生产中得到更为精确的检验分选过程增加螺钉的生产速度，在流水线，就必须对螺钉进行定期的有效检验分眩所有对螺钉的检验分选，是螺钉在生产上分的主要的一个技术手段之一，本次设计的螺钉自动检验分选机，即可更高的地完成对螺钉的检验分选，实现这项技术的运用。但现有市场上的螺钉自动检验分选机，一般都是存在一些不好的地方，比如存在手持部分质量过重，无法使得人长期工作，会造成劳动强度非常较大等不足之处的存在。本次的设计螺钉自动检验分选机，主要的结构设计针对的是一种工作时候的自动检验技术，实现往复式检验分选螺钉的螺钉自动检验分选机，以小电机、气缸体为主要动力，在通过减速同步带轮装置传动减速实现变速传递，传递到工作的部分，实现与执行机构的一个很好的连接。

本次设计的螺钉自动检验分选机的结构中减速器的设计，采用的是同步带的传递机构，减速器将产生的动力，通过同步带传动传到链条上的滑块机构，再由链条上的滑块机构，在力的作用带动螺钉运动，在不断的做往复运动，实现对螺钉的检验分选，在设计中对标准螺钉的选择，在根据实情况和生产上的调研，标准螺钉的结构设计，要与螺钉生产检验螺钉的宽幅相互对应，才能实现宽度上的一致，实现更好的对螺钉进行不良剔除。本文所设计的结构，就是依靠于往复式运动的方式。

关键词：检验分选机；螺钉；轻便；环保
