Z1057-一种新型太阳能割草机结构设计 下载积分：50　资料编号： Z1057

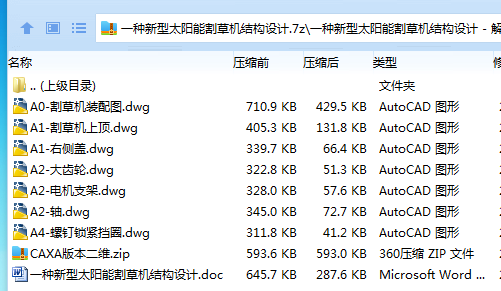

作品包括:

Word版说明书1份，共30页，约11000字

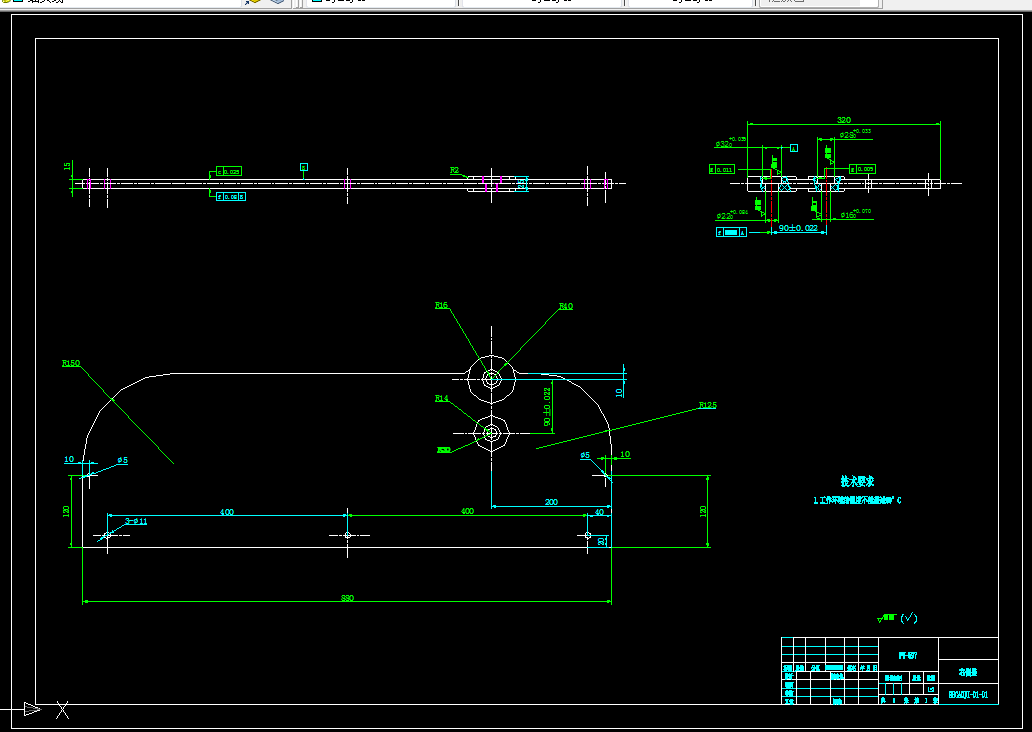

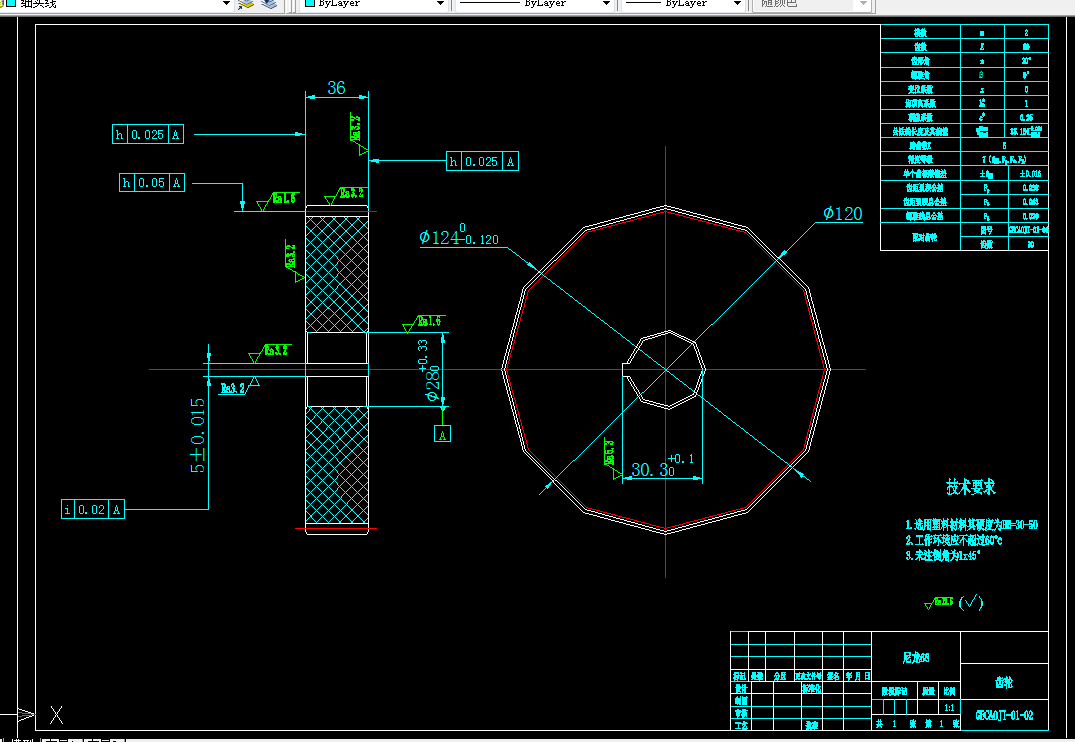

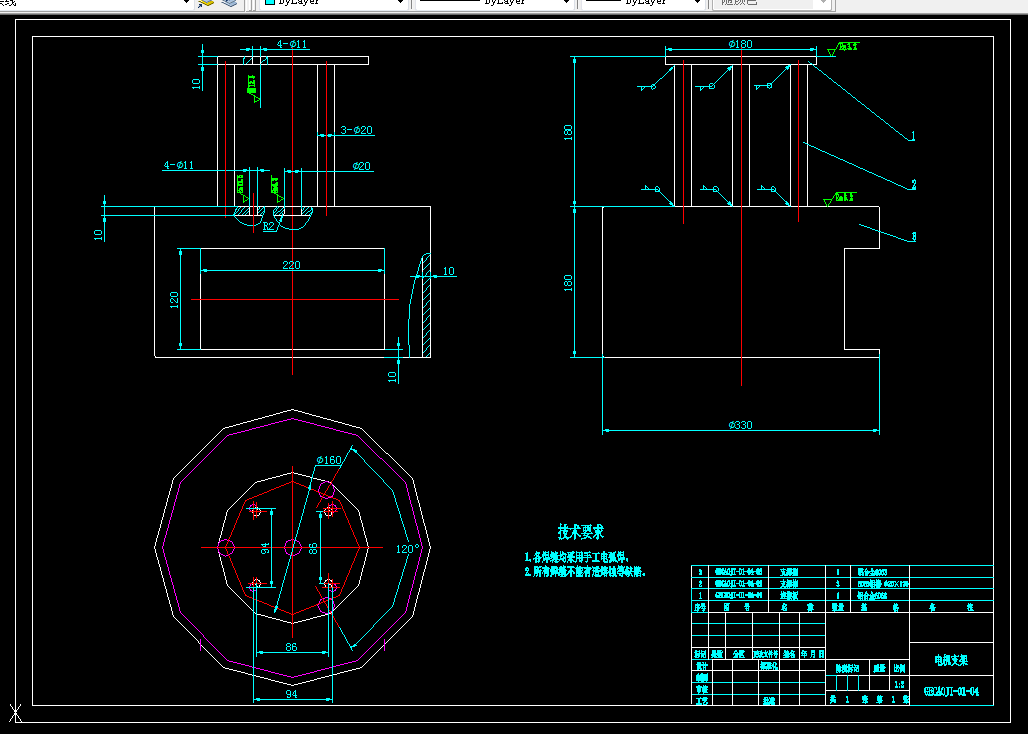

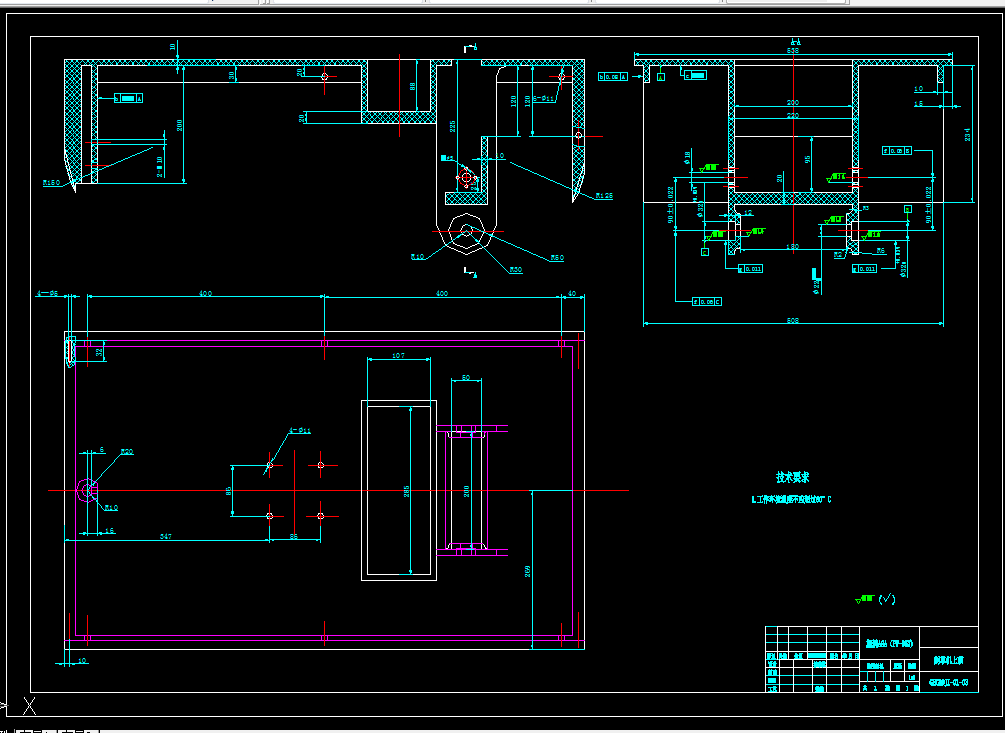

CAD版本图纸，共7张

摘  要

在太阳能实现发电的系统设计中，如何在设计上将太阳能的电池板，很好的运用在发电上，使得产生的电能运用在割草机上。达到节能减排，提高工作效率，实现太阳能割草动力的提供系统设计是本次设计的一个重要的作用。并在设计上克服现有的太阳能的发电设备的效率低等问题，使得太阳能割草机的能量在不连续的使用、工作中实现稳定的设计要求，成为当前实现太阳能发电结构系统的研究的一个重点。在太阳能的强度上和设计的方向上有很多的不确定性，以及光照的间歇性上会存在的一些不正常工作等特点，给太阳能割草机在使用上和收集上齿来了一定的难度。因此，现在的科技发展中，对太阳位置的自动追踪的开发和技术的研究上，实现智能的调节方向，采用太阳能的支架的生产制作等，对于在太阳能设备上提高太阳能的一个吸收的效率，使得太阳能设备实现高效的合理利用太阳能的作用，这样的方式在现有的技术发展上具有重要的科学上的研究的价值。在随着在高尔夫球场的设计上和一些网球以及足球场的发展中，不断的实现了自动化的割草机器方式，使得人们拥有一个实现平整美观的草地，在做运动场地上的要求在不断的得到人们的越来越迫切的要求。这种机器由人实现推动的作用，通过采用齿轮的传动和齿动一个旋刀的进行割草，这是现有市场上旋刀割草机结构设计的开始。

本此的设计主要针对的是一种新型的太阳能割草机的设计，采用设计样机的方式实现对太阳能割草机的结构设计和分析，在设计上通过改进和完善原有的设计基础，通过采用控制芯片实现对传感器的信号上进行一个实时的处理，驱动机构的各个控制的太阳能的电机在收集太阳能和实现能量的转化过程，实现对于工作上和停止工作时候的太阳的位置进行实时的更新，目的是为更好的提高在太阳能能量的收集的效率和储存的作用，改善太阳能割草机的产品的实用性和利用的程度。

关键词：太阳能，割草机，芯片，收集能量

目 录

第一章 绪论 6

1.1 、太阳能割草机的发展现状 6

1.2 、国内外太阳能割草机的发展状况 7

1.2.1国外太阳能割草机械的发展状况 7

1.2.2、国内太阳能割草机械的发展现状 7

1.3、国内外太阳能割草存在的问题 8

第二章 太阳能割草机样机的总体方案设计 10

2.1、结构原理和设计分析 10

2.2、太阳能割草机整机总体设计方案 11

2.2.1、设计原则 11

2.2.2、太阳能割草机的设计方案 11

第三章 太阳能割草机样机的结构设计 13

3.1、旋刀的设计 13

3.2、传动轴的设计 13

3.2.1传动轴设计计算和校核 13

3.2.2确定轴的尺寸 15

3.2.3轴的尺寸校核 15

3.3、行走机构的设计 15

3.4、传动齿轮的设计校核 16

3.5、机架的设计 18

3.6、刀壳的设计 18

3.7、键的设计校核 19

3.8、轴承的设计校核 19

第四章 太阳能系统设计 21

4.1  主控制器 21

4.1.1  主控制器的选用 21

4.1.2  控制器的介绍 21

4.2  驱动元件 21

4.2.1  直流电机与步进电机的比较 21

4.2.2  步进电机控制原理 22

4.3  输入模块 22

4.3.1  电压比较器 22

4.3.2  光敏电阻 23

4.4  硬件结构框图与原理图 23

4.4.1  系统整体结构框图 23

4.4.2  整体硬件原理图 24

4.5 基于挡板的传感部分方案 24

4.6  接收系统方案设计计算 26

总结 29

参考文献 30

致 谢 31
