M2536-剪式手摇千斤顶结构设计 下载积分：100　资料编号： M2536

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

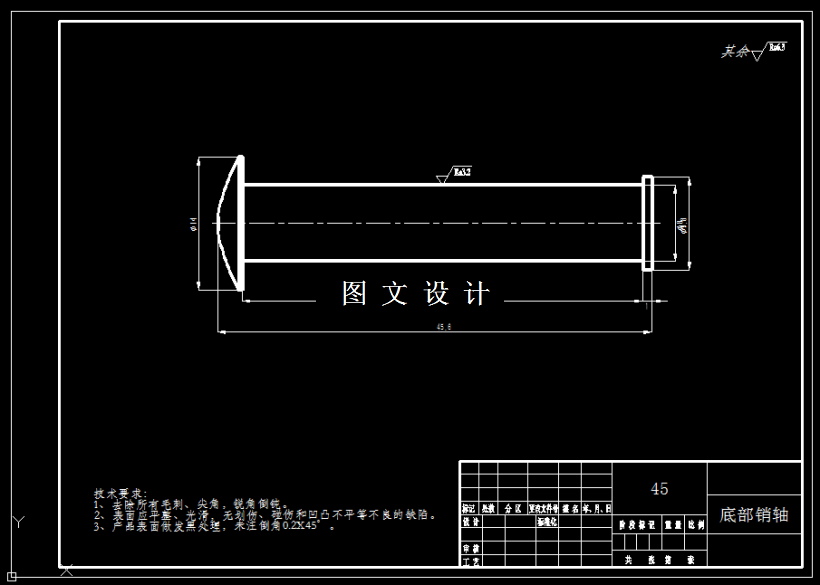

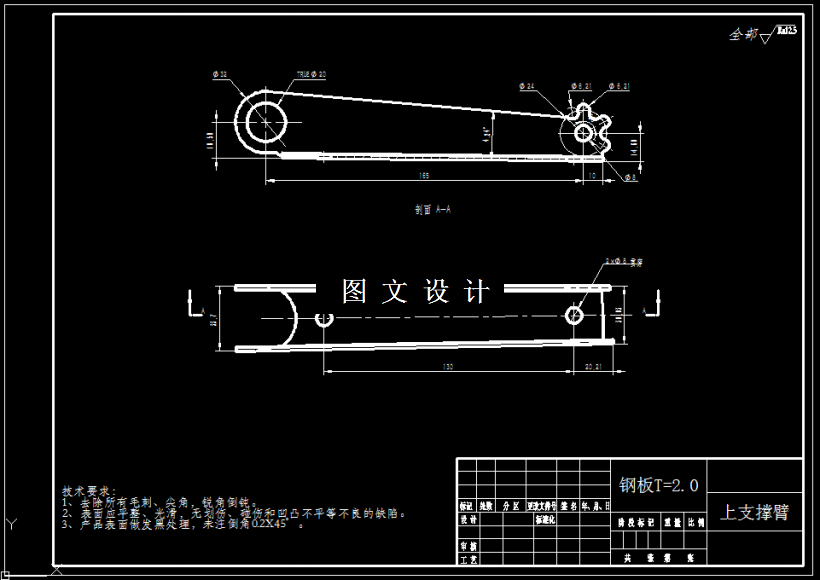

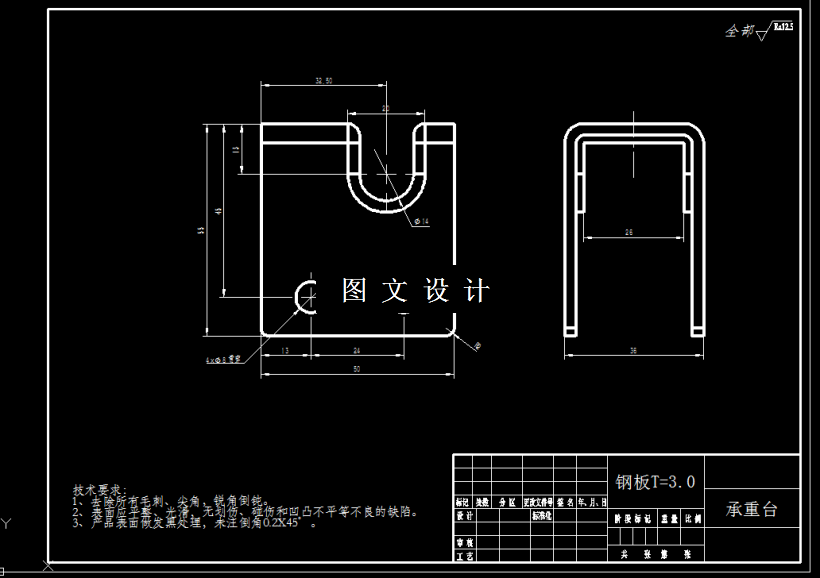

CAD版本图纸，共10张

SW三维图一套

摘要

本次设计的目标就是要设计一款非常便于使用和携带的剪式手摇千斤顶，其结构为剪式。在设计的过程当中需要考虑到结构的稳定、安全、操作方便、实用性强，同时还要考虑到剪式手动千斤顶的成本，使其在成本上具有优势，可以使用户在接受的价格范围内选择进行选择，将剪式手动千斤顶这是从一种性价比高的小工具。 为了完成剪式手摇千斤顶的结构设计的目标并达到对其结构的优化和创新，一方面需要将自己在机械制造和设计方面学习到的专业知识进行实践和运用，另一方面还要学习相关机械与工程方面发展的知识。建立千斤顶运动模型，对其进行受力分析，设计出符合人体工程学，便于人们操作的工具。剪式手摇千斤顶工作原理是基于等腰三角形的两个腰部长度不变，通过缩短底边的长度来提升竖直高度的几何原理而设计生产出来。通过螺杆和螺母之间配合螺旋传动来调节上下两个等腰三角形的底边长度来实现整个剪式千斤顶提升和下降的高度。通过对整体方案、各主要零部件等进行了详细设计，并通过CAD软件绘制了二维图纸。

关键词：剪式手摇千斤顶；等腰三角形；结构；设计
