M2538-管线铺设升降台设计 下载积分：50　资料编号： M2538

作品包括:

Word版设计说明书1份

CAD版本图纸，共4张

摘要

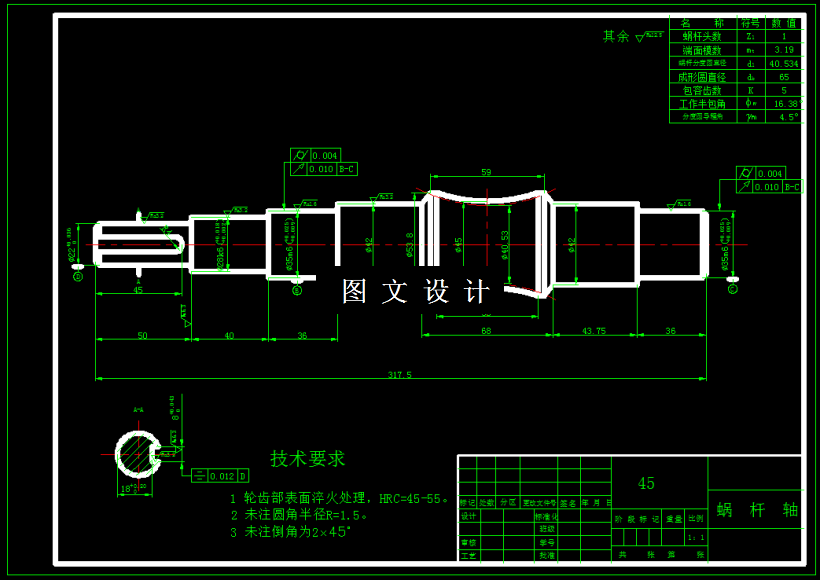

文中首先对管线铺设升降台整体结构进行设计，该升降台输送最大管径0.5m，最大载重1.5t，升降高度1.5~2.5m；升降采用手动，输送采用电动。设计的方案是升降采用手轮控制蜗轮蜗杆减速机，减速机输出孔为梯形螺纹，带动丝杠旋转从而实现升降。顶部输送采用链传动控制四支辊筒输送，辊筒结合输送管直径采用150度开口样式。设备的架体采用钢管焊接制成然后整体镀锌处理，充分保证整个设备的强度足够。链轮的转向功能，其运送必须流畅、无卡阻。轨道组件用于支撑链条，其中轨道采用耐磨材料，摩擦系数越小越好，从而降低整个输送机的阻力。文中通过对蜗轮蜗杆减速机各主要零件进行了详细设计并校核其强度，针对输送部分进行了电机选型、强度校核、链轮链条的应用都进行了阐述。
