Z952-SS800人工上部卸料三足式离心机设计 下载积分：50　资料编号： Z952

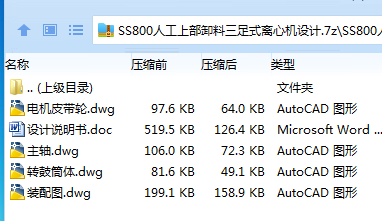

作品包括:

Word版设计说明书1份，共24页，约4300字

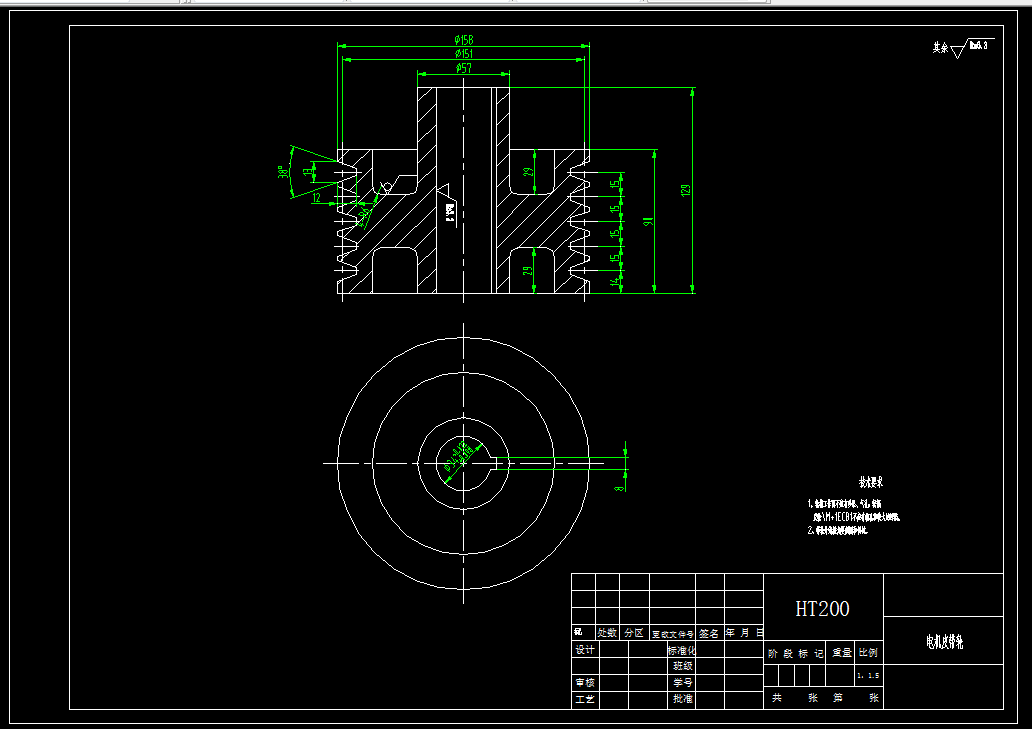

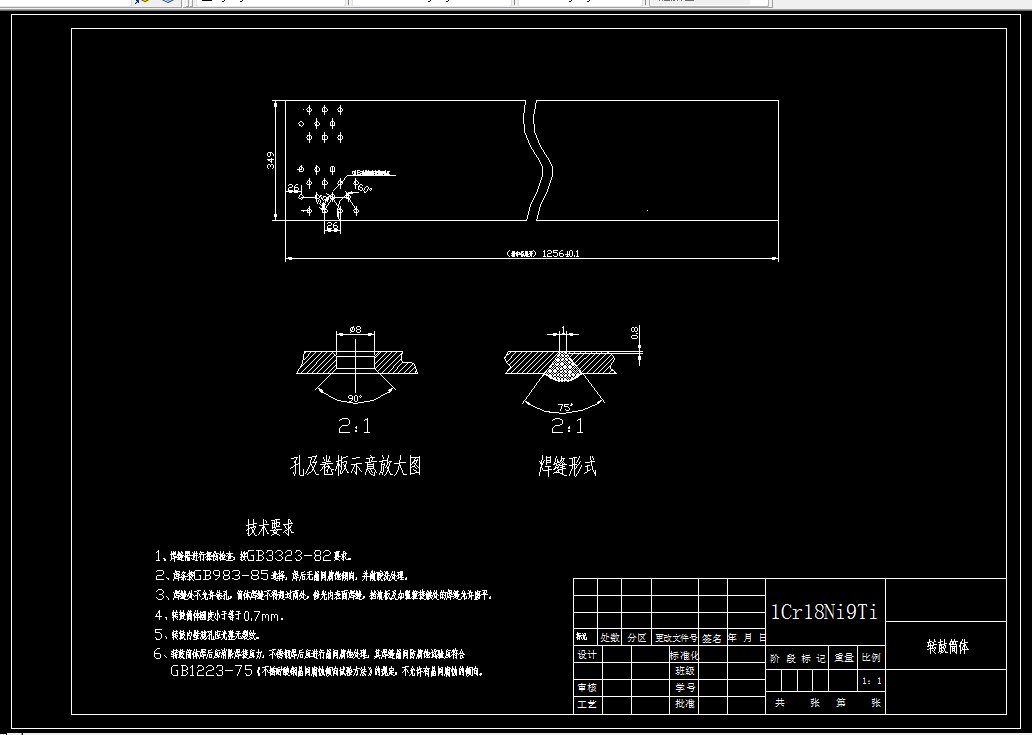

CAD版本图纸，共4张

摘要

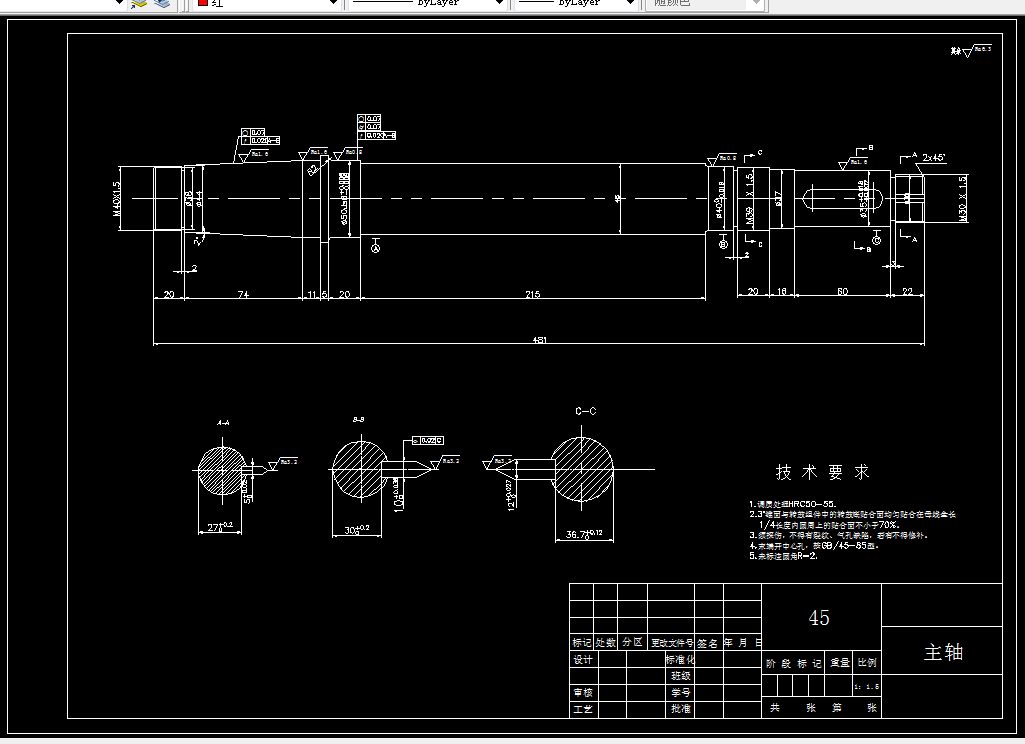

本文进行了转鼓强度计算与校核，转鼓壁的厚度计算，功率计算和电动机的选择，所有回转件质量，质心及转动惯量计算，传动皮带的设计校核及选择，主轴的设计和强度校核，主轴的结构设计，受力分析以及主轴的临界转速计算，轴承的选择。在设计中首先要了解到离心机的工作原理：先由控制电路接通带动转鼓转动的电动机，通过皮带的传动使转鼓转动，转鼓转动使物料固液分离，液体通过离心机底部的排液管流出，固体留在转鼓壁上，然后再由人工操作使离心机翻转倒出固体，这样就完成了分离的整个过程。

关键词：转鼓；离心机；主轴；设计

目录

1.绪论 1

2. 离心机转鼓的强度计算 3

3. 功率计算 5

3.1 所有回转件质量、质心及转动惯量计算 5

3.2 功率的计算与电机的选择 7

4. 皮带传动的设计与校核 10

5.主轴的设计计算 12

5.1 主轴的结构设计 12

5.2 主轴的受力分析 12

5.3 轴承的选择、设计及寿命校核 14

5.4 主轴临界转速计算 15

参考文献 17

致谢 18
