M2618-方磁铁钢槽自动装配机设计[含SW三维图] 下载积分：200　资料编号： M2618

作品包括:

Word版设计说明书1份

CAD版本图纸，共10张

SW三维图一套

摘要

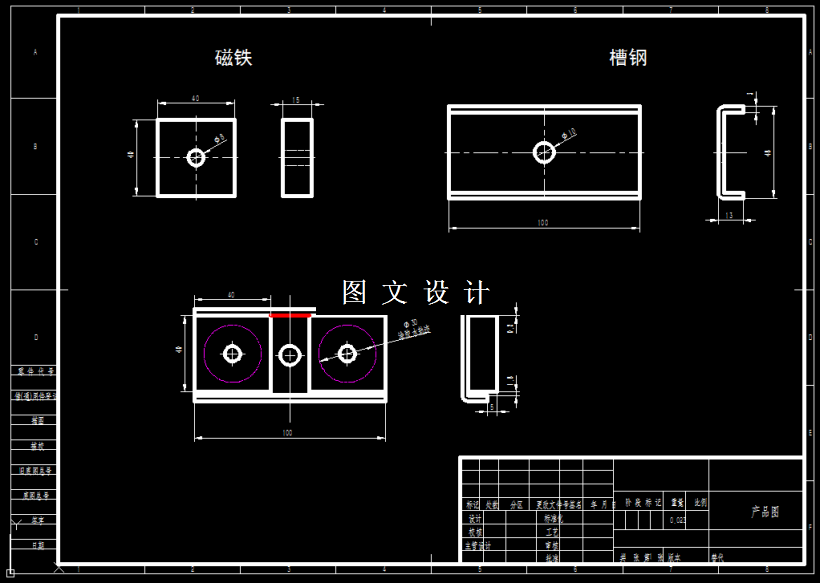

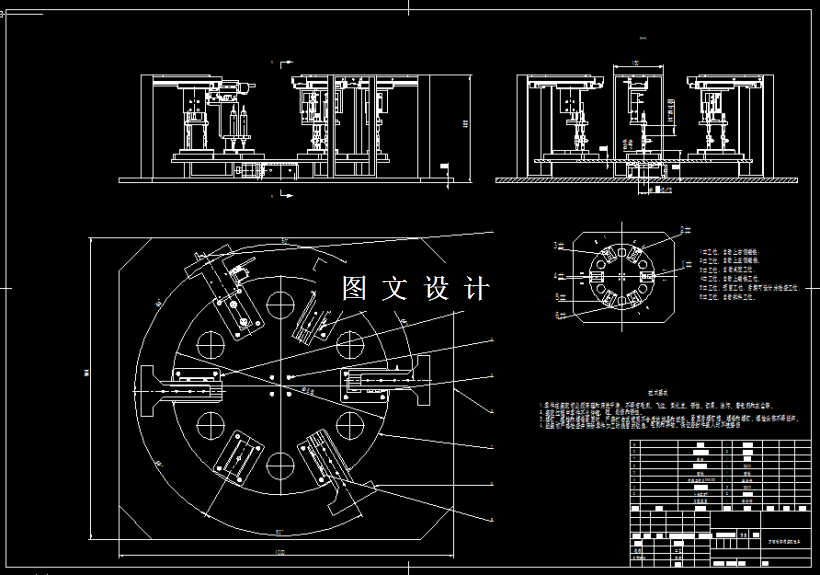

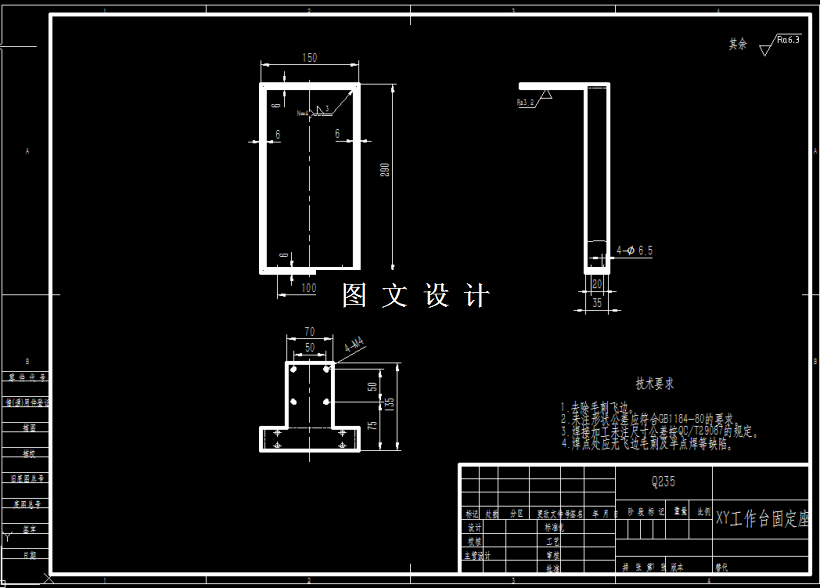

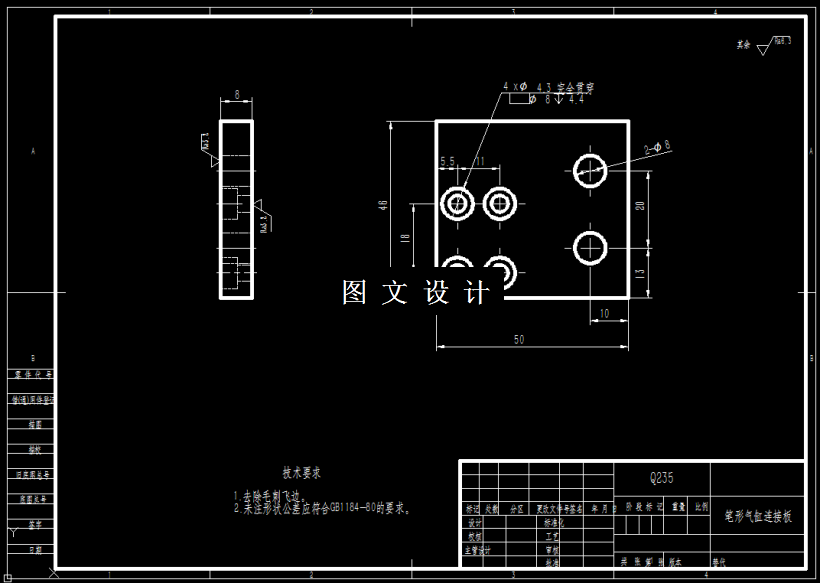

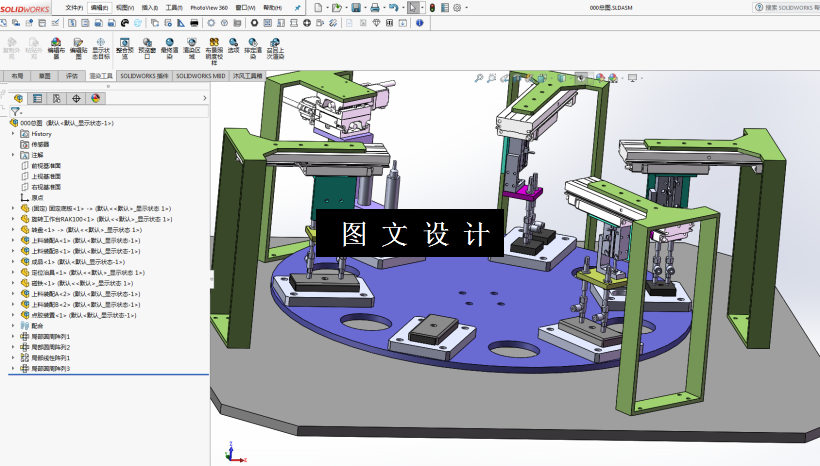

方磁铁钢槽装配设备其主要功能是：将两块方形磁铁涂胶并粘到槽钢指定位置。其中通过给磁铁点胶，用吸笔把钢槽吸住再运放到磁铁上，传送带传送来完成一系列装配工作，其产品多数运用到国外汽车等应用零件上。装配过程采用旋转工作台样式，六个工位包括：1号工位为自动上右侧磁铁；2号工位为自动上左侧磁铁；3号工位为自动点胶工位；4号工位为自动上磁铁工位；5号工位为预留工位，后期可设计为检查工位；6号工位为自动排料工位。所有上下料工位均采用气缸实现横向、纵向移栽，通过笔形气缸吸附零件或产品进行移栽。3号工位点胶机构采用XY高精密工作台实现画圆点胶作业。各工位上下料节拍为2秒，点胶作业工位节拍为3秒，设备生产节拍为3秒/件，每天按照8小工作制，日产能为9600件。通过SOLIDWORKS 进行三维建模，对机构进行受力分析、强度校核、得出最优化结构。
