M2664-高空作业车折臂机构的设计[含SW三维图] 下载积分：240　资料编号： M2664

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

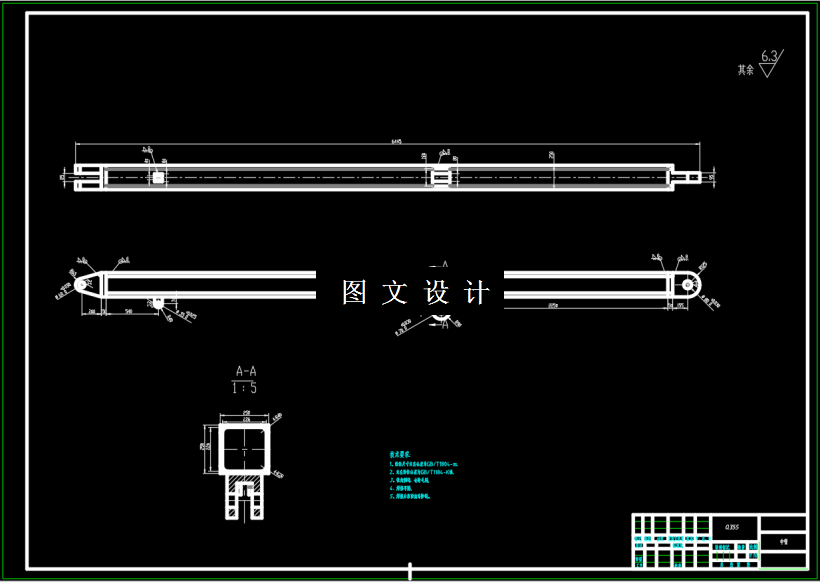

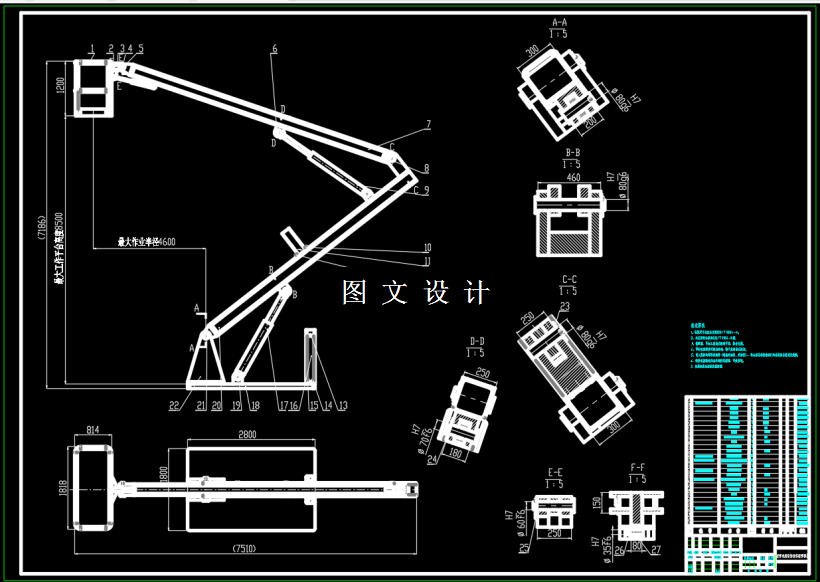

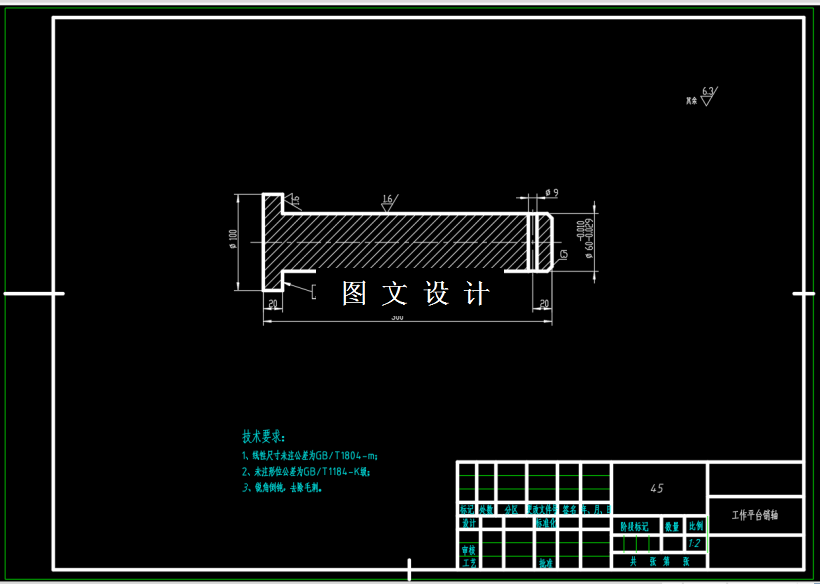

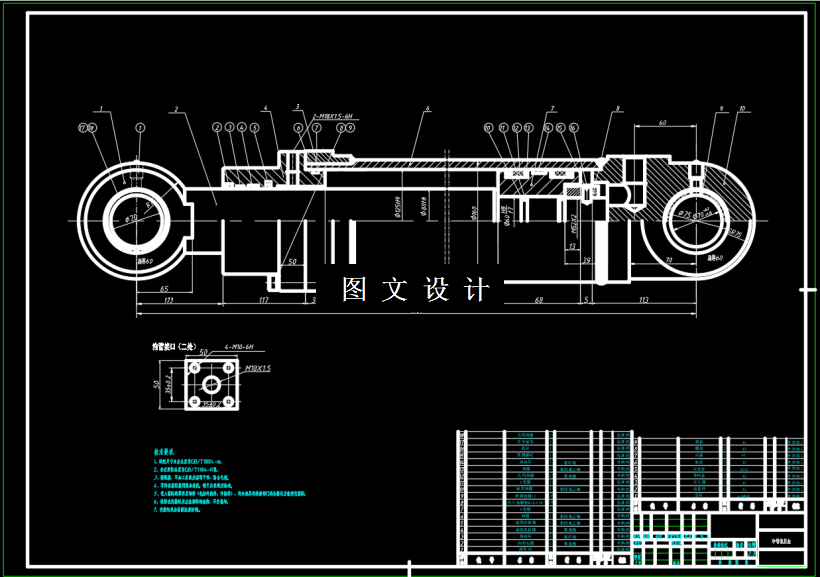

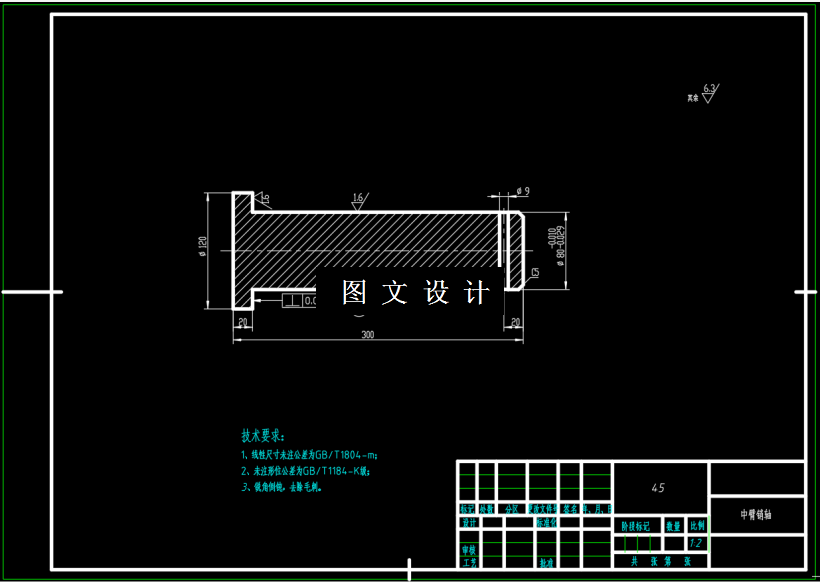

CAD版本图纸，共6张

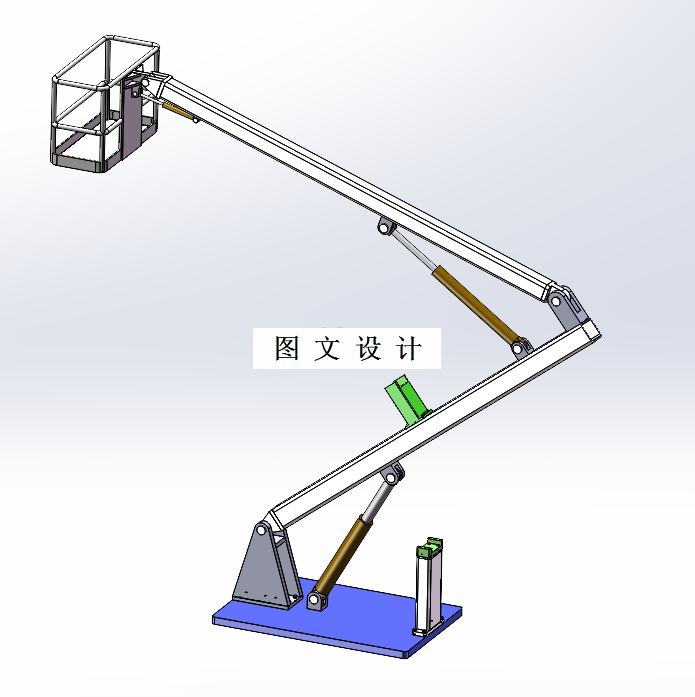

SW三维图一套

摘要

本次设计的高空作业车主要包括汽车底盘、折臂机构、液压油缸和电气控制等几部分。其中折臂机构由回转齿轮、立柱、大臂、中臂、小臂、液压缸、平台等组成。其工作过程是：首先主动力电机带动液压泵旋转，液压系统产生了压力和流量，此时溢流阀限制了液压泵的出口压力，作为安全阀使用，控制阀组可以控制四个支撑腿伸出并且支撑到地面上，然后电磁阀控制几个液压缸伸缩等动作，从而实现折臂机构的控制与平台的升降。
