M2795-某四层广场中央空调系统设计 下载积分：50　资料编号： M2795

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共12张

摘要

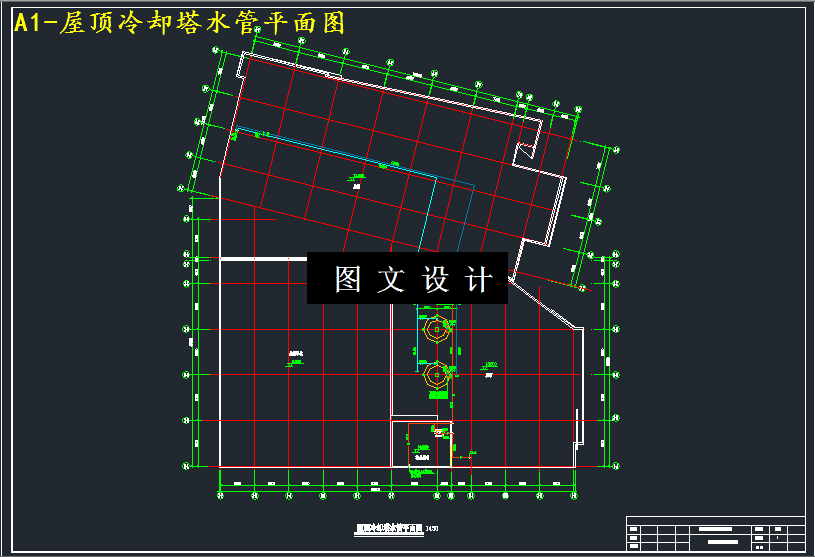

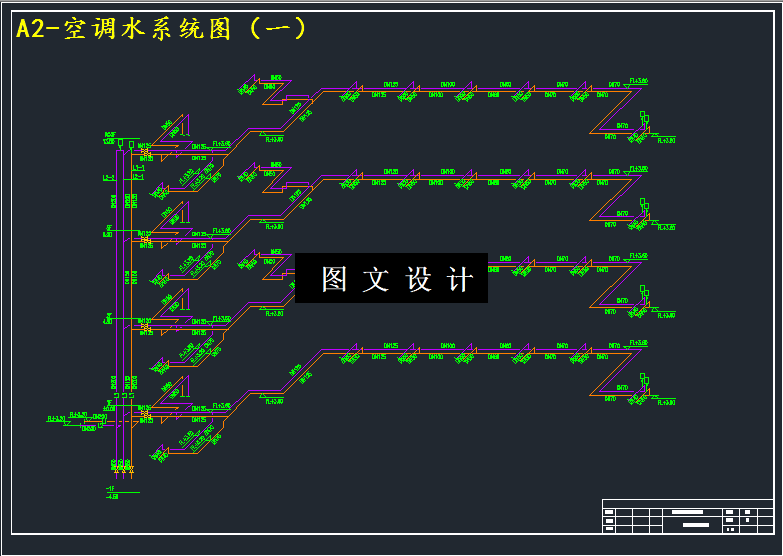

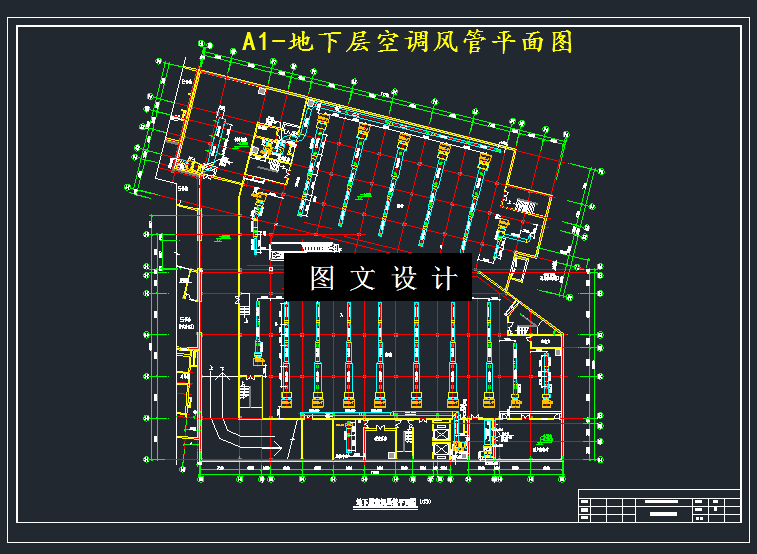

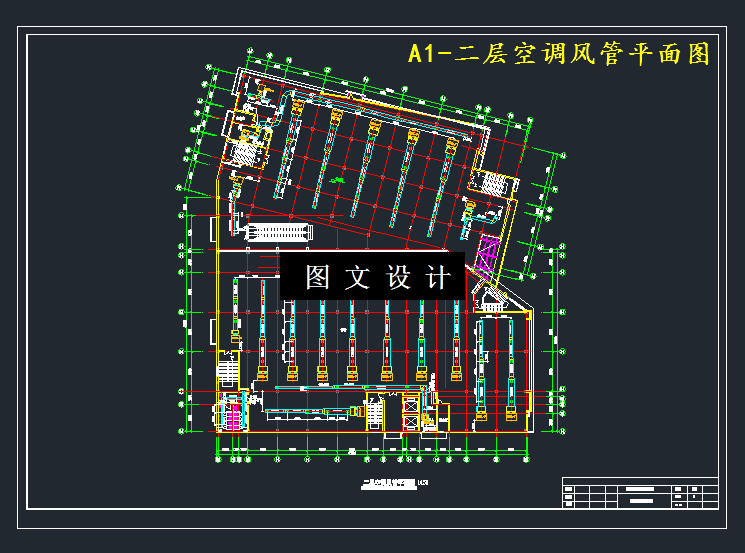

该建筑地下一层，地上三层，各层层高均为4.5m，总高度为18m。总建筑面积为14991.2m2，其中空调面积为12039.4m2。房间类型有商铺、监控中心等。工程总冷负荷为1546.4kw，其中新风冷负荷为497.5kw。最大冷负荷值出现在19：00。该建筑采用集中空调，商场末端空调采用超薄吊顶空调箱以及风机盘管，每层单独设置新风机房处理新风。考虑到采购的方便，风机盘管和吊顶空调箱均为XXX环境科技有限公司生产。风机盘管选用KCR系列，其中KCR-600型11台，KCR-800型3台，KCR-1000型4台；吊顶空调箱选用KADL-F系列，其中KADL-D型13台，KADL-F型47台。新风机组选型满足风量、冷量以及余压要求，选用KAHDV系列吊顶式新风机组，其中KAHDV-2型1台，KAHDV-3型7台。风管材料选用镀锌金属风管，在机组和风管接头及吸风口处都采用软管连接，风管安装防火阀。送风口采用方形散流器，200mm×200mm43个，240mm×240mm65个，300mm×300mm137个；回风口采用单层百叶形式，250mm×120mm7个，250mm×160mm24个，320mm×200mm47个。冷水机组设置在地下层，选用XXXX（上海）空调有限公司生产的30HXC165A型水冷螺杆式冷水机组两台，单台制冷量为580kW，冷水流量为100m3/h，压降68kPa，制冷工况进水12℃，出水7℃。冷冻水泵选用XXXX制泵有限公司生产的DFG150-32/4型冷冻水泵，两用一备。由于系统的膨胀水箱的有效容积为0.42立方米，选用XXXX科技有限公司旗下的产品，RP系列膨胀水箱，型号为RP350CE/18，设计压力为1.5~3Mpa，并对水箱采取一定的保温措施。系统运行时产生的冷凝水通过地漏排放。另外，本工程还对冷却水系统进行了简单的设计，冷却塔选用XXXX玻璃钢有限公司的DBNL3-100低噪声圆形逆流式玻璃钢冷却塔2台，单台水量为100m3/h，风量56000m3/h。冷却水泵选用XXXX制泵有限公司DFBS200-42/2便拆式离心水泵，水量125m3/h，扬程42m，两用一备。
