M2802-某7层大酒店中央空调系统设计 下载积分：50　资料编号： M2802

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

CAD版本图纸，全套

摘要

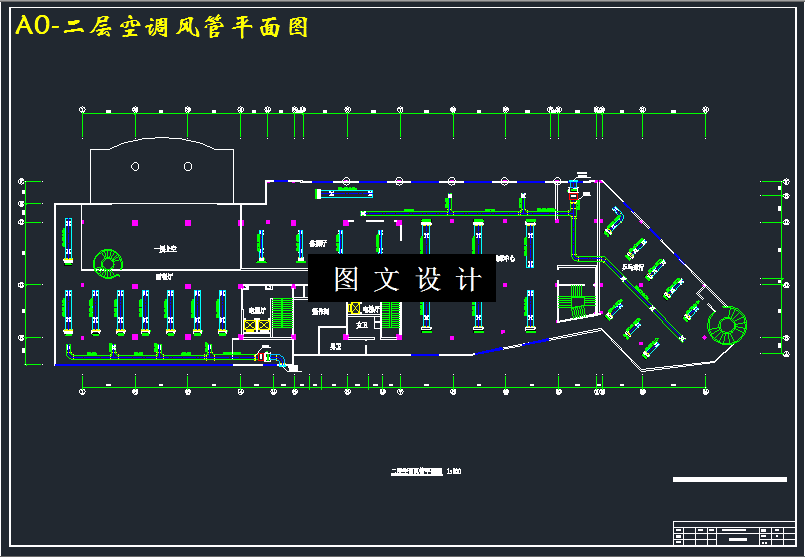

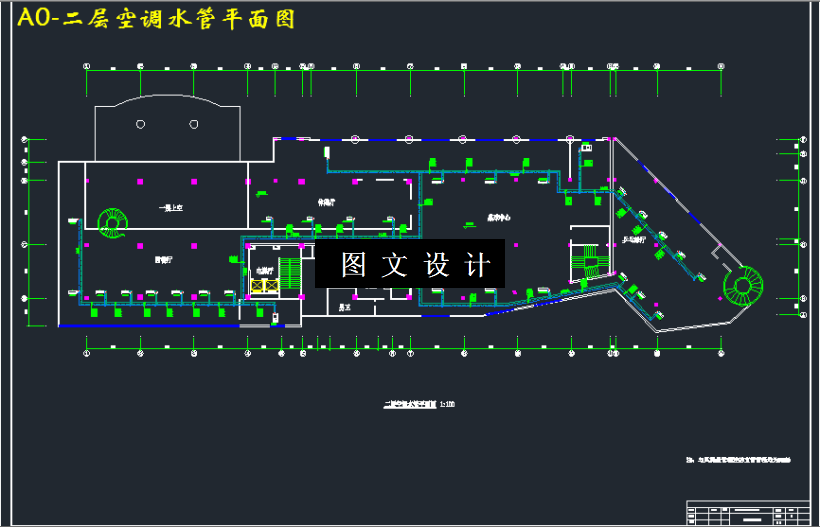

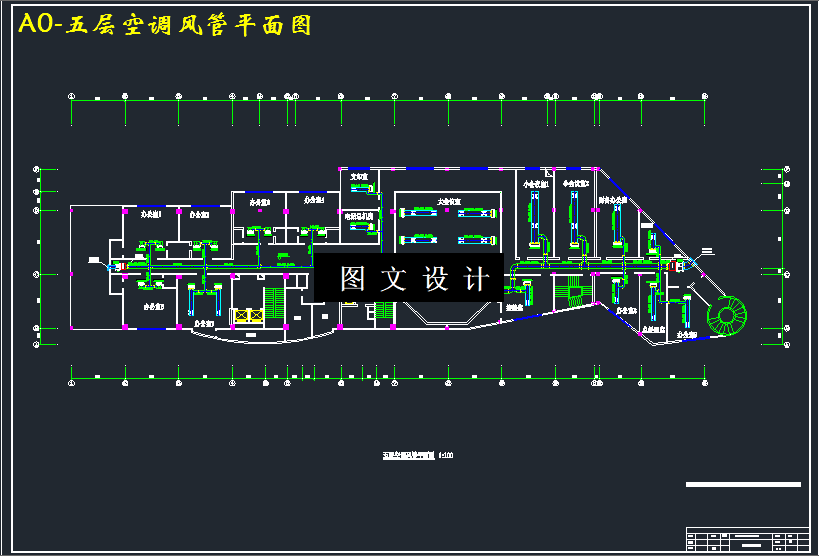

本工程位于杭州市，某7层大酒店是集餐饮，休闲娱乐，商务办公，住宿为一体的城市综合建筑，建筑层数为7层，一至五层层高均为4m，六层和七层为3.5m，总建筑面积为12527.1m，其中空调面积为7842m2。某7层大酒店是一家集餐饮、办公、休闲娱乐和住宿等为一体的多功能商业建筑。建筑共七层，一至五层层高均为4m，六层和七层层高均为3.5m，总高度27m。建筑总面积为12527.1m，其中空调区域的面积为7842m2。空调房间类型主要有接待大厅、商务中心、酒吧、KTV房、餐厅、保龄球厅、办公室、客房以及洗浴中心等。使用鸿业负荷计算8.0软件对该建筑空调房间进行负荷计算，夏季总冷负荷最大值为981.6kW，出现时间为17：00，空调面积冷指标为126.0W/m2，新风总冷负荷为374.1kW。由于各功能房间使用时间不统一，从满足顾客舒适度和空调节能角度出发，选用风机盘管加新风系统，各房间可独立控制系统的开启和关闭。在接待大厅、酒吧、桌球中心等大面积房间采用新风与风机盘管送风相独立的送风方式；在KTV房、餐厅包房、办公室以及客房等小面积房间采用新风与风机盘管送风相混合的送风方式。考虑到装修要求，风机盘管选用开利卧式暗装42系列，新风机组选用开利吊顶式DBFPX系列。风机盘管进出水管均安装阀门，以方便之后的维修保养需要。新风机组的选型满足所需的风量、冷量以及余压需求。一至五层每层均设置2台新风机组，六层和七层各设置1台。吸风口处装有防雨百叶，风管采用软连接，并安装防火阀。可利用半吊顶的房间，如客房，采用侧送风方式，侧送风口选用双层百叶形式；其他房间均采用散流器送风方式，散流器选用方形散流器；回风口采用单层百叶形式，上送上回。冷冻水系统采用两管制、闭式循环系统，各层水管异程布置，使用调节阀调节平衡。
